SSMP(GPPO,SMPM) 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-67GHz	径向偏差	≤ ± 0.25 mm mm	60W at 1GHz		界面标准	GJB 681A-2002、GJB360B-2009 MIL-STD-348B,Fig328
特性阻抗	50 Ω	轴向偏差	≤ 0 / + 0.25 mm° ( 基于界面 )	60W at 1GHz
驻波比	≤ 1.03+0.006 x f (GHz)	啮合力	≤ 19N 擒纵	材料及工艺 \| Material
插损(dB)	≤ 0.06√f (GHz)	分离力	≤ 29N 擒纵	外导体材料	CuBe&Stainless Steel	震动	GJB360B-204；MIL-STD 202G Method 204, test condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	-	外导体表处	Gold&Passivated	耐湿	GJB360B-106
接触电阻	≤ 内外 6/2 mΩ	最大扭力	-	内导体材料	CuBe&Brass	冲击	GJB360B-213；MIL-STD 202G Method 213, test condition I
介质耐压	500 V	连接保持力	-	内导体表处	Gold	温循	GJB360B-107
工作电压	335 V	中心固定性	6.7 Min	绝缘介质	PTFE&PEEK	工作温度
接触电流	1.2 A DC Max	插拔次数	>100 擒纵	密封垫片	-	-65 to +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

SSMP是推入自锁式射频同轴连接器，也被称为GPPO,SMPM射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-67GHz ，更多SSMP同轴连接器详情可查看上下表格中的数据。

SSMP连接器公头界面分为擒纵和光孔两种形式，母头不做区分。如果用作测试，绝大多数会使用擒纵，擒纵虽然测试稳定性极高，但是因为连接十分紧密，会极大影响产品的使用寿命和便利性，使用寿命一般为100次以上。光孔适合非精密型测量，使用寿命超长，极限可达1000次以上。

SSMP同轴连接器于2009年推出，是SMP型连接器的微型版, 比SMP小30%，适用频段更高，尺寸更小，主要用于射频模块间的密排连接。

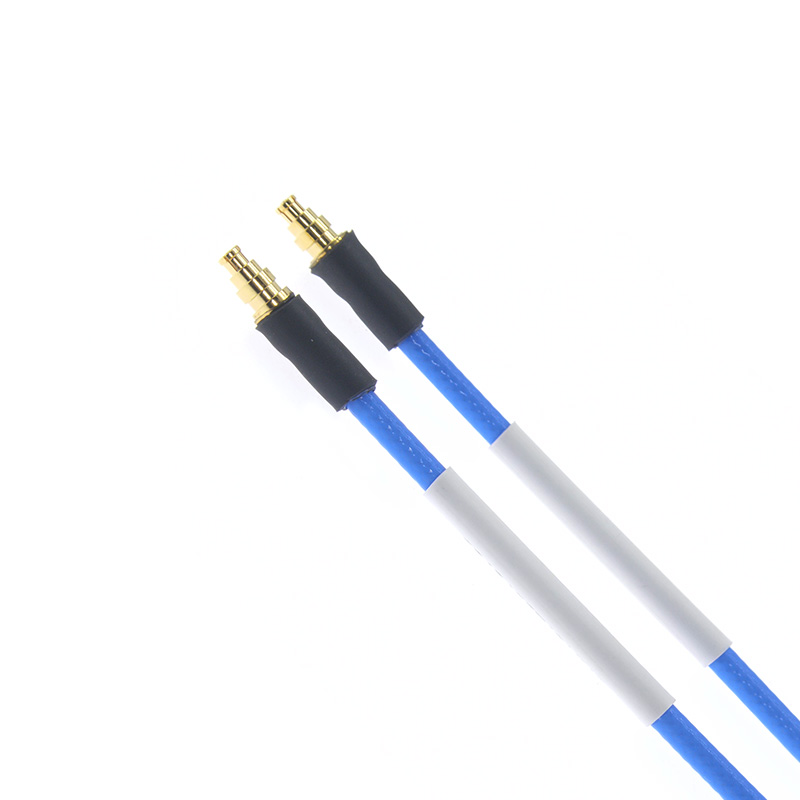

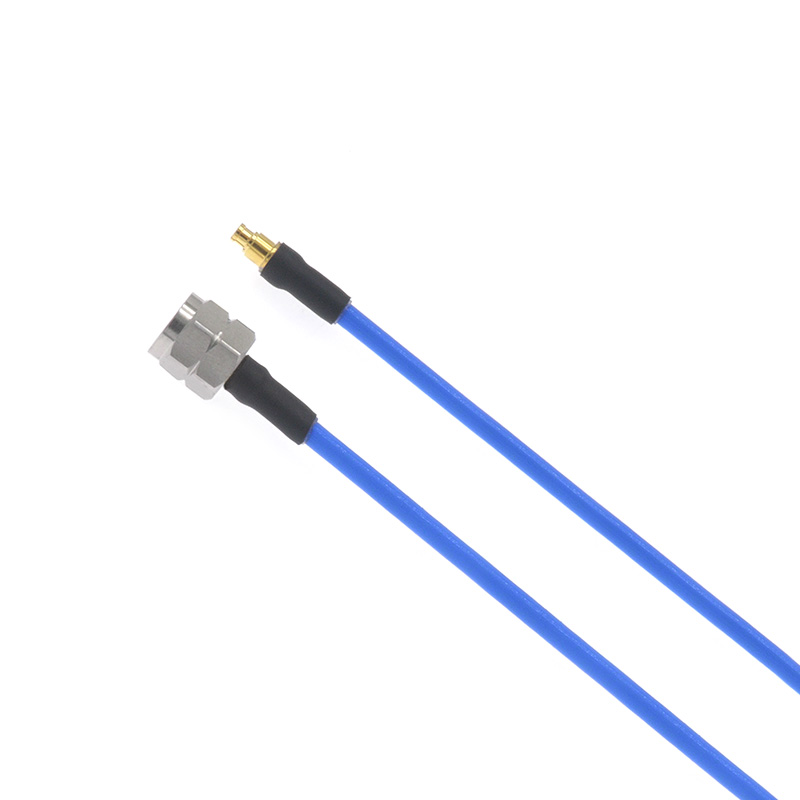

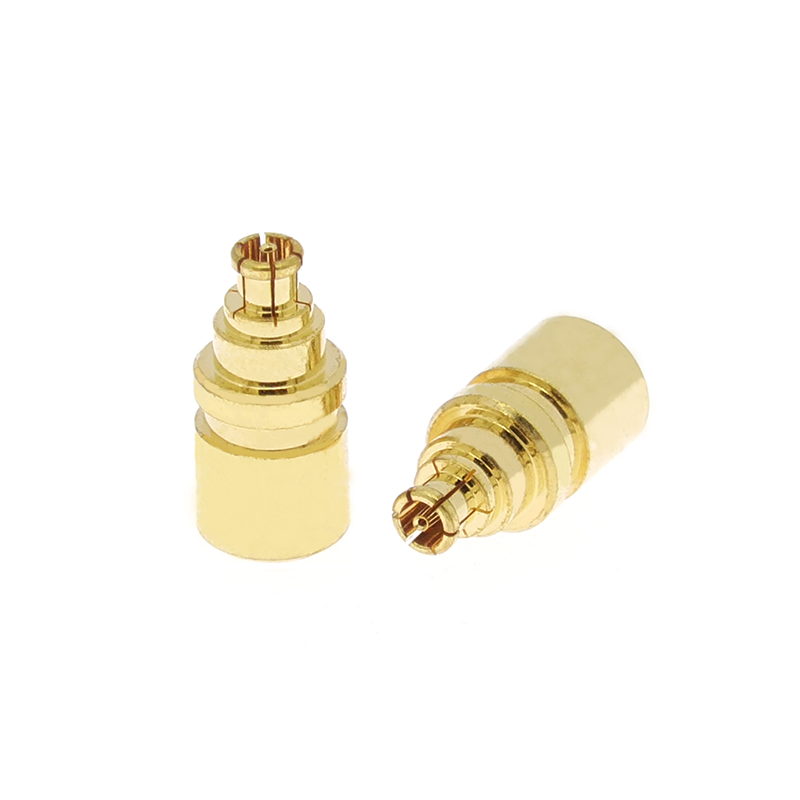

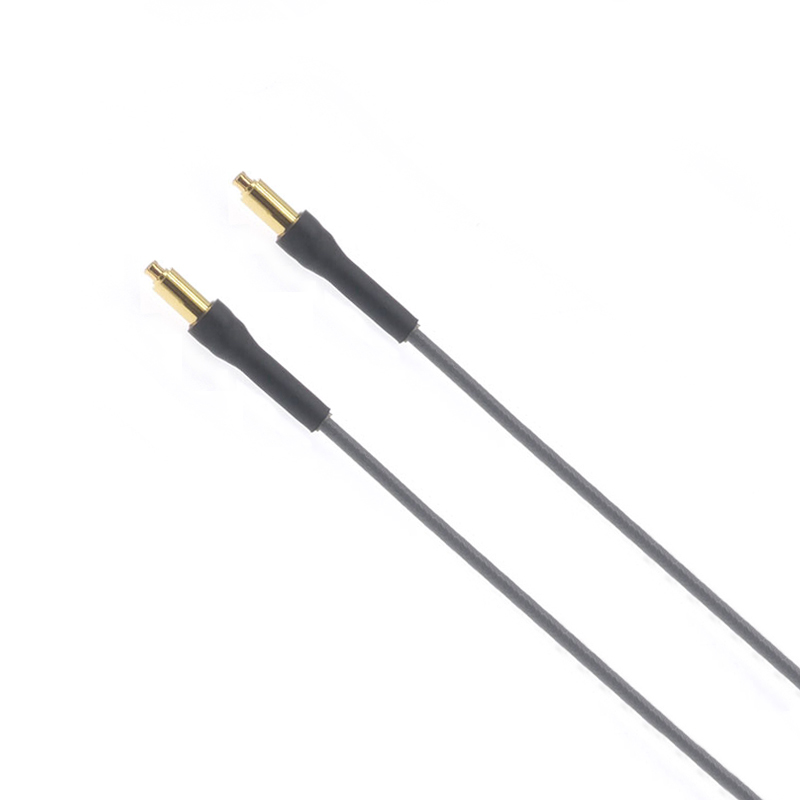

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的SSMP同轴链路解决方案，我们拥有数十款SSMP同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

SSMP 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约2.4mm	-	-		-	-	GJB 681A-2002、GJB360B-2009 ；MIL-STD-348B,Fig328	-
SSMP公头实物图				SSMP母头实物图
SSMP公头测量图				SSMP母头测量图
