MCX同轴连接器界面尺寸及标准查询 | 射频连接器

MCX 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-6GHz	径向偏差	-	150W at 1GHz（CW模式）		界面标准
特性阻抗	50/75 Ω	轴向偏差	-	150W at 1GHz（CW模式）
驻波比	-	啮合力	≤ 63N	材料及工艺 \| Material
插损(dB)	-	分离力	≤ 8N	外导体材料	Brass	震动	CECC 22220 paragraph 4-6-3
绝缘电阻	≥ 1000 MΩ	连接扭力	-	外导体表处	Gold	耐湿
接触电阻	≤ 内外 5/2.5 mΩ	最大扭力	-	内导体材料	CuBe&Brass	冲击
介质耐压	-	连接保持力	-	内导体表处	Gold	温循	CECC 22220 paragraph 4-6-7
工作电压	-	中心固定性	10 Min	绝缘介质	PTFE	工作温度
接触电流	-	插拔次数	>500	密封垫片	-	-55 - +155°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

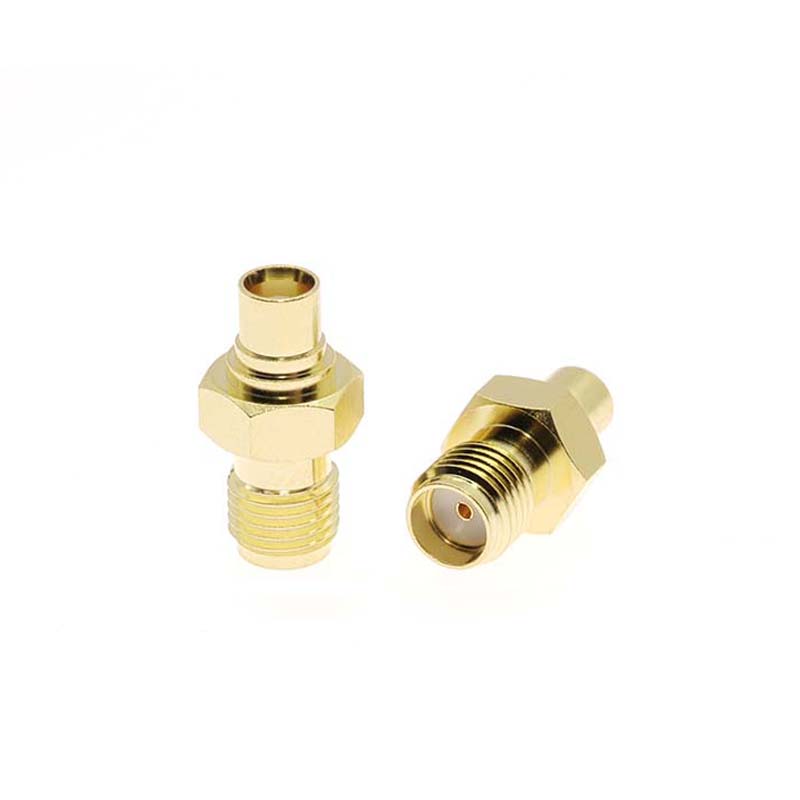

MCX是推入自锁式射频同轴连接器，标准阻抗 50/75Ω，工作频率范围 DC-6GHz ，更多MCX同轴连接器详情可查看上下表格中的数据。

MCX同轴连接器设计于20世纪80年代，适用于重量和尺寸受限制的应用场合，如GPS、数字式PCN、各类无线电仪器、仪表、小型电子设备、WLAN系统、电信系统、无线基站、天线端口、移动设备等。

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的MCX同轴链路解决方案，我们拥有数十款MCX同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

MCX 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约3.8mm	-	-		-	-		-
MCX公头测量图				MCX母头测量图
