TNC 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-18GHz	径向偏差	-	350W at 18GHz; 1000W at 1GHz		界面标准	GJB 5246-2004 MIL-STD-348B,Fig321
特性阻抗	50/75 Ω	轴向偏差	-	350W at 18GHz; 1000W at 1GHz
驻波比	≤ 1.1+0.01F (GHz)	啮合力	≤ 0.23Nm	材料及工艺 \| Material
插损(dB)	≤ 0.03√f (GHz)	分离力	≤ 0.23Nm	外导体材料	Brass&Stainless Steel	震动	GJB360B-204；MIL-STD-202, method 204, condition B
绝缘电阻	≥ 5000 MΩ	连接扭力	≤ 0.45-0.68 Nm	外导体表处	Gold&Nickel&Ternary alloy&Passivated	耐湿	GJB360B-106；MIL-STD-202, method 106
接触电阻	≤ 内外 1.5/2 mΩ	最大扭力	≤ 1.69 Nm	内导体材料	CuBe&Brass&Bronze	冲击	GJB360B-213；MIL-STD-202, method 213, condition G
介质耐压	2000 V	连接保持力	≤ 445	内导体表处	Gold	温循	GJB360B-107；MIL-STD-202, method 107, condition B
工作电压	500 V	中心固定性	27 Min	绝缘介质	PEI&PTFE	工作温度
接触电流	-	插拔次数	>500	密封垫片	Silicone elastomer	-65 to +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

TNC是螺纹型射频同轴连接器，标准阻抗 50/75Ω，工作频率范围 DC-18GHz ，更多TNC同轴连接器详情可查看上下表格中的数据。

TNC同轴连接器是基于 BNC 的结构与电气性能的变形，TNC 能够在比 BNC 更高的负载环境下使用。螺纹连接带来了界面的尺寸可优化的空间 , 使其在高震动环境下也能保证性能的可靠性，抗震性强。

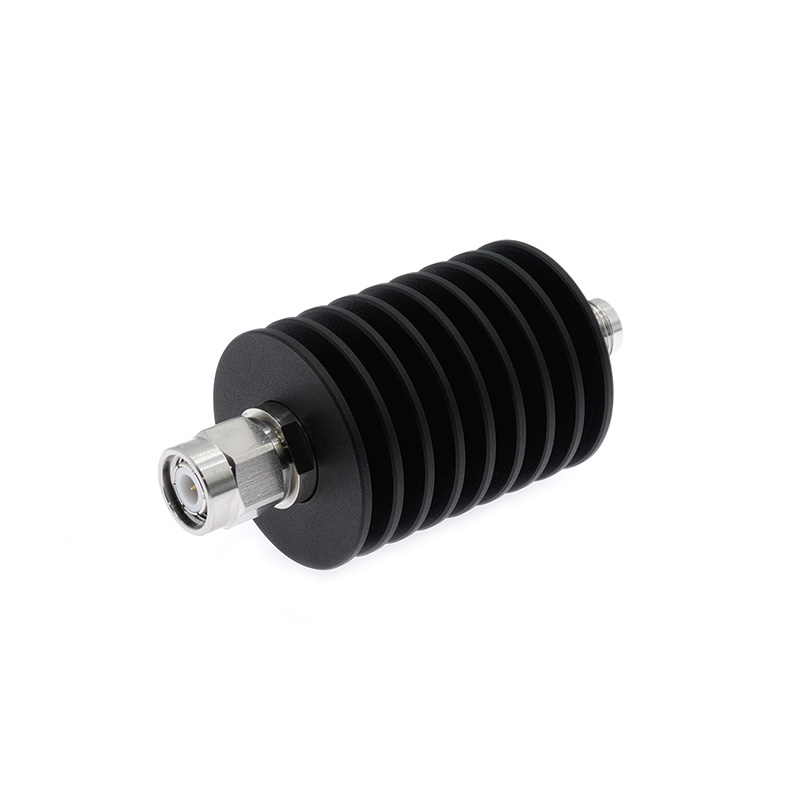

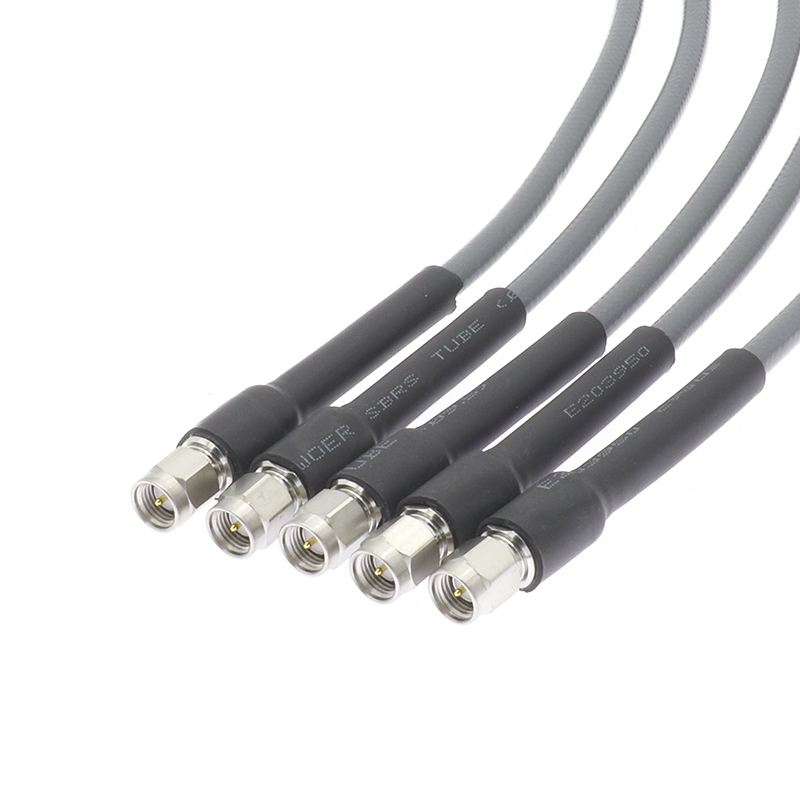

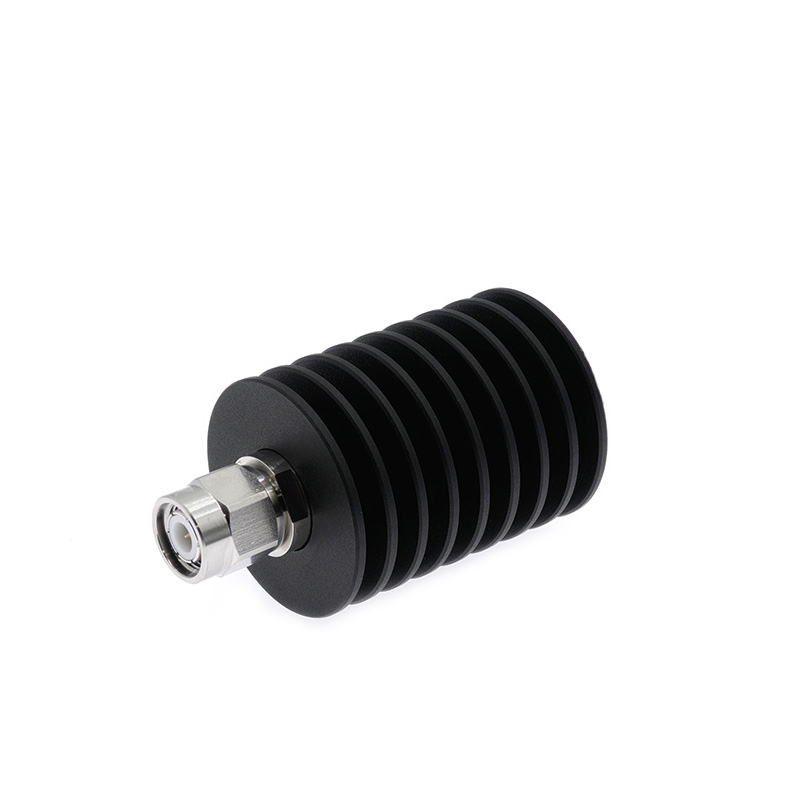

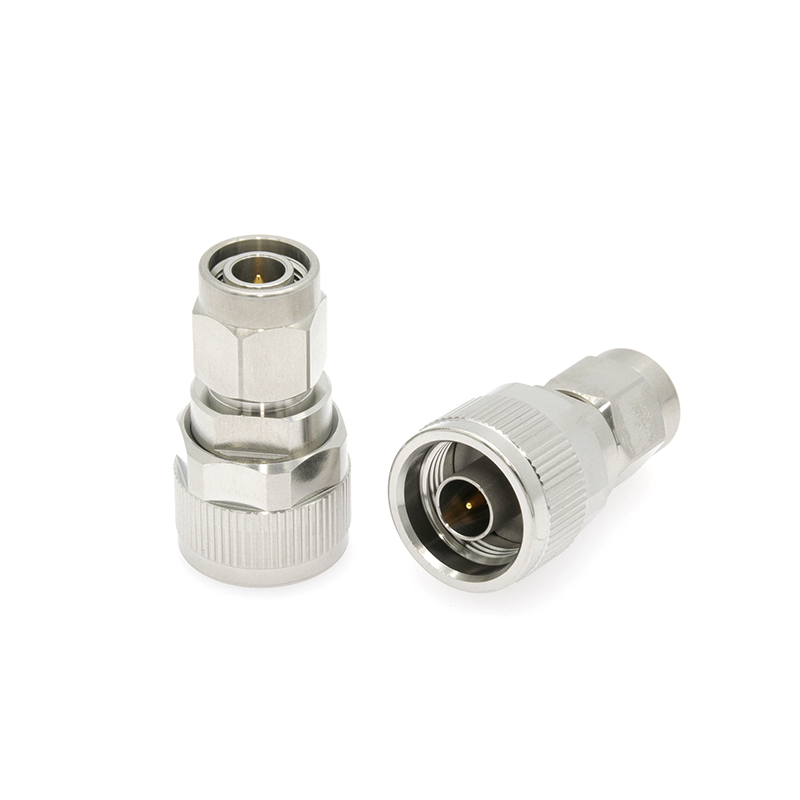

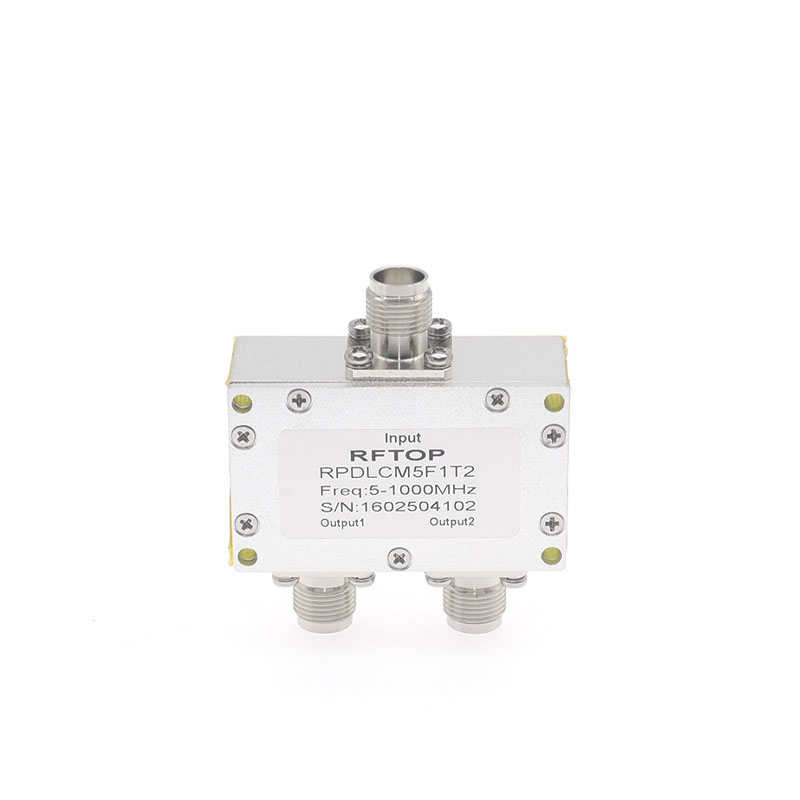

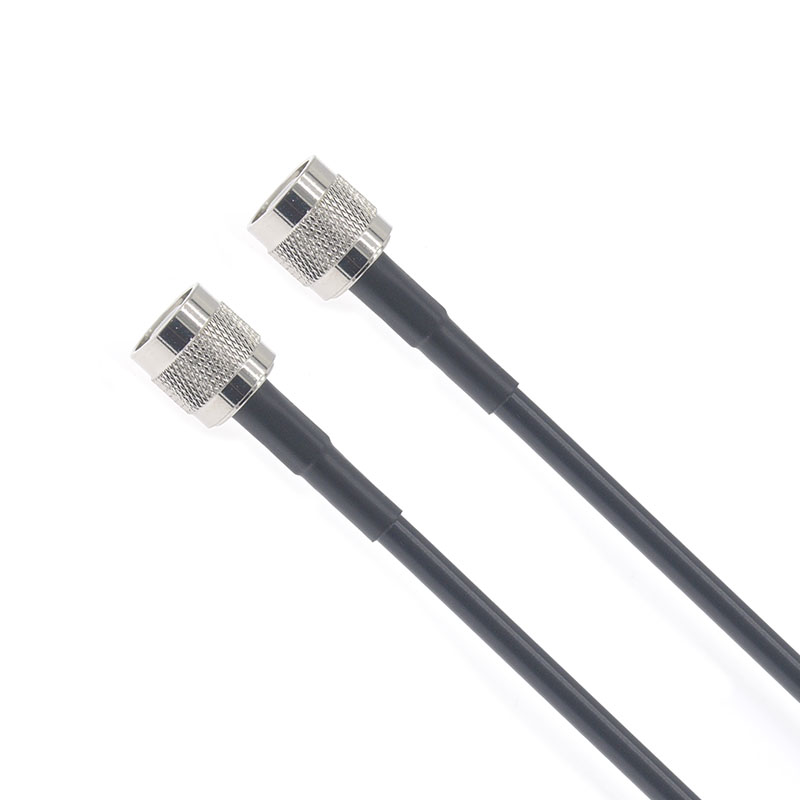

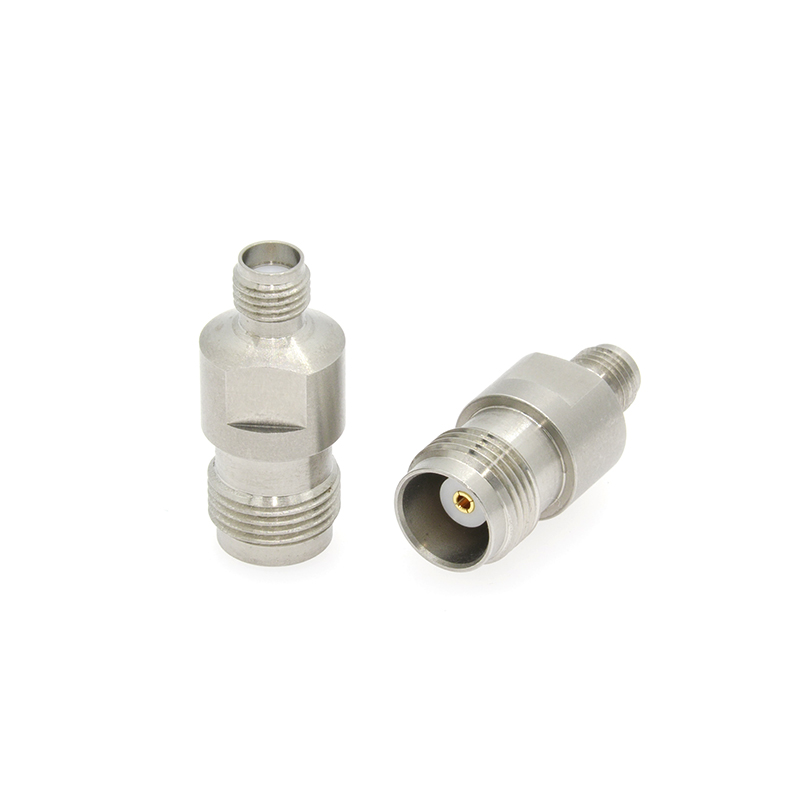

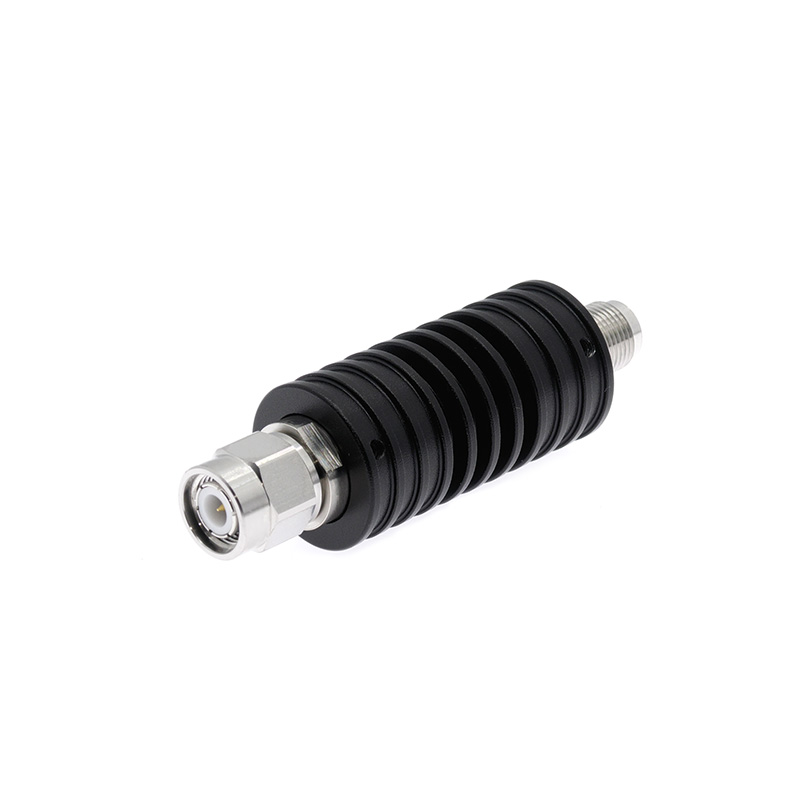

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的TNC同轴链路解决方案，我们拥有数十款TNC同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

TNC 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约9.7mm	6.5mm	-	7/16 28 UNEF 2A 7/16 28 UNEF 2B	HEX14.3	-	GJB 5246-2004 ；MIL-STD-348B,Fig321	-
TNC公头实物图				TNC母头实物图
TNC公头测量图				TNC母头测量图
