RP-SMA反极同轴连接器界面尺寸及标准查询 | 射频连接器

RP-SMA反极同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-26.5GHz	径向偏差	-	120W at 26.5GHz; 150W at 18GHz；450W at 1GHz		界面标准	GJB 5246-2004 MIL-STD-348B,Fig310
特性阻抗	50 Ω	轴向偏差	-	120W at 26.5GHz; 150W at 18GHz；450W at 1GHz
驻波比	≤ 1.02+0.015 x f (GHz)	啮合力	≤ 0.23Nm	材料及工艺 \| Material
插损(dB)	≤ 0.05√f (GHz)	分离力	≤ 0.23Nm	外导体材料	Copper&Stainless Steel	震动	GJB360B-204；MIL STD 202, method 204, condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	≤ 0.8-1.15 Nm	外导体表处	Gold&Nickel&Ternary alloy&Passivated	耐湿	GJB360B-106；MIL STD 202, method 106
接触电阻	≤ 内外 4/3 mΩ	最大扭力	≤ 1.7 Nm	内导体材料	CuBe&Brass	冲击	GJB360B-213；MIL STD 202, method 213
介质耐压	1000 V	连接保持力	≤ 270	内导体表处	Gold	温循	GJB360B-107；MIL STD 202, method 107, condition B
工作电压	480 V	中心固定性	27 Min	绝缘介质	PEI&PTFE	工作温度
接触电流	-	插拔次数	>500	密封垫片	Silicone rubber	-65 to +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

RP-SMA是螺纹型射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-26.5GHz ，更多RP-SMA同轴连接器详情可查看上下表格中的数据。

RP-SMA同轴连接器是SMA反极性版本。

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的RP-SMA同轴链路解决方案，我们拥有数十款RP-SMA同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

RP-SMA 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约6.4mm	4.13mm	1.27mm	1/4 36 UNS 2B 1/4 36 UNS 2A	HEX8	-	GJB 5246-2004 ；MIL-STD-348B,Fig310	-

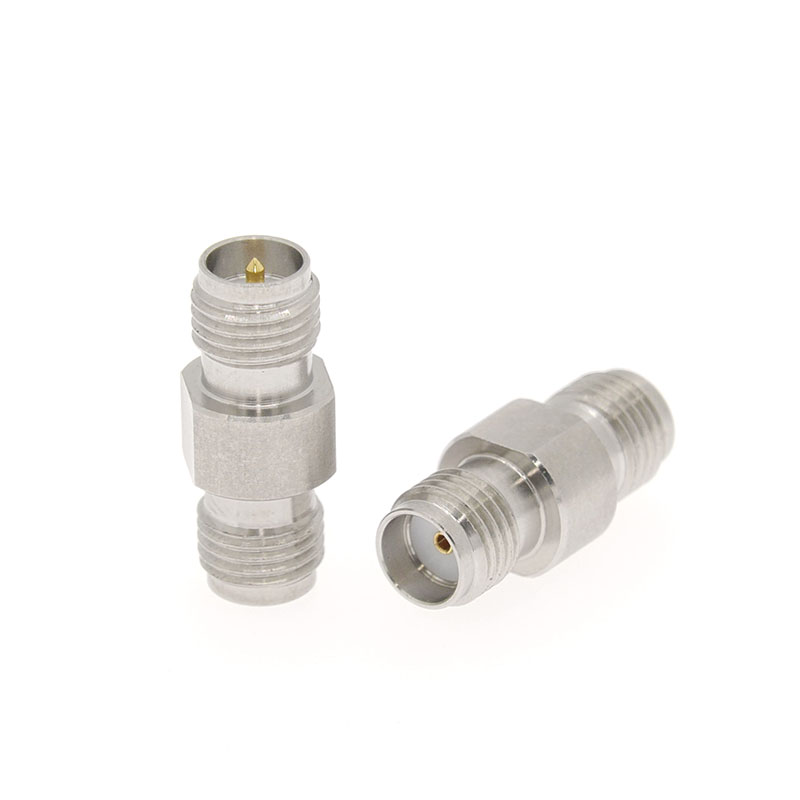

RP-SMA公头实物图				RP-SMA母头实物图
RP-SMA公头测量图				RP-SMA母头测量图
