L29(DIN 7/16)同轴连接器界面尺寸及标准查询 | 射频连接器

L29(DIN 7/16) 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-7.5GHz	径向偏差	-	1500W at 7.5GHz; 2000W at 1GHz；		界面标准	IEC 60169
特性阻抗	50 Ω	轴向偏差	-	1500W at 7.5GHz; 2000W at 1GHz；
驻波比	≤ 1.25:1 (@2 GHz)	啮合力	≤ 15N	材料及工艺 \| Material
插损(dB)	≤ 0.05√f (GHz)	分离力	≤ 15N	外导体材料	Brass&Stainless Steel	震动
绝缘电阻	≥ 10000 MΩ	连接扭力	≤ 20–30 Nm	外导体表处	Gold&Silver&Passivated	耐湿
接触电阻	≤ 内外 .4/1.5 mΩ	最大扭力	-	内导体材料	CuBe&Brass	冲击
介质耐压	4000 V	连接保持力	≤ 1000	内导体表处	Silver	温循
工作电压	2700 V	中心固定性	200 Min	绝缘介质	PTFE	工作温度
接触电流	-	插拔次数	>500	密封垫片	Silicone elastomer	-55 to +155°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

L29（DIN 7/16）是螺纹型射频同轴连接器，属于低互调PIM射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-7.5GHz ，更多L29同轴连接器详情可查看上下表格中的数据。

L29同轴连接器最早开发于20世纪60年代，拥有超高功率容量和极端环境耐受性，在低频大功率场景中，其可靠性和耐久性远超N型等连接器，广泛应用于广播电视、无线蜂窝基站、微波通讯系统的天线系统、主馈电缆、跳线连接等。

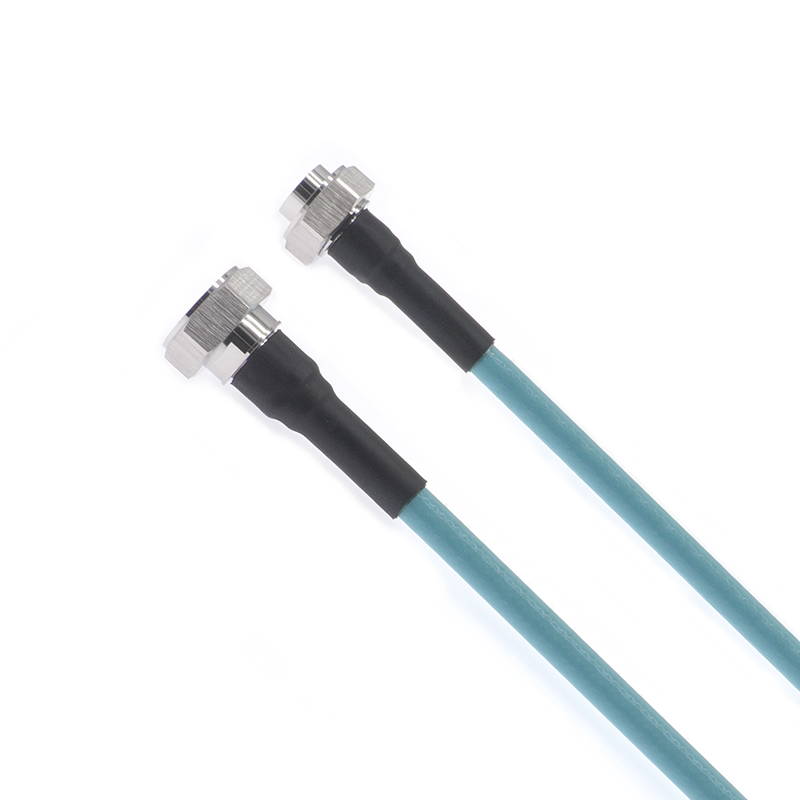

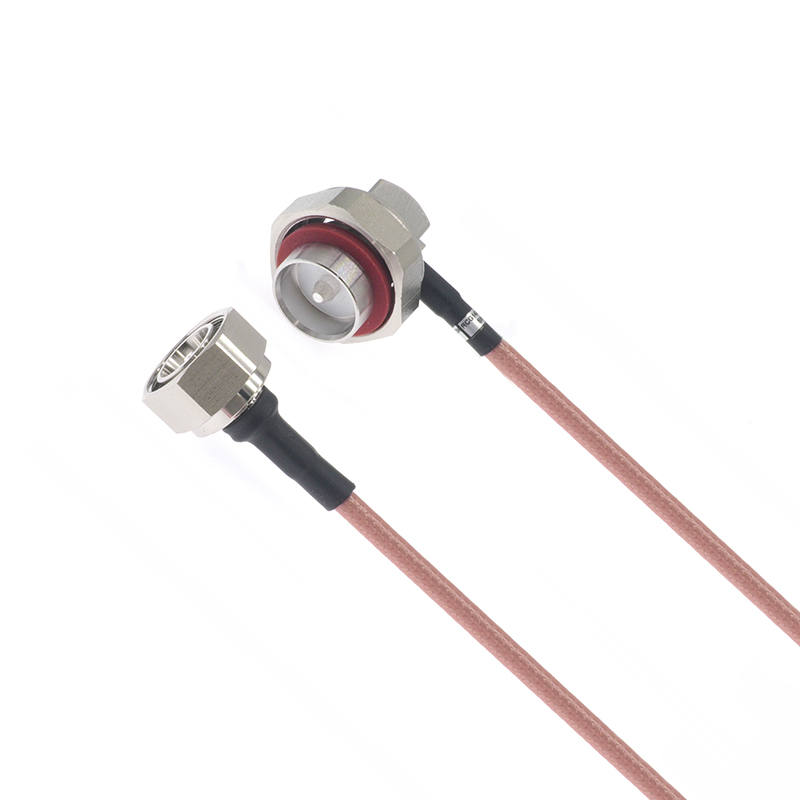

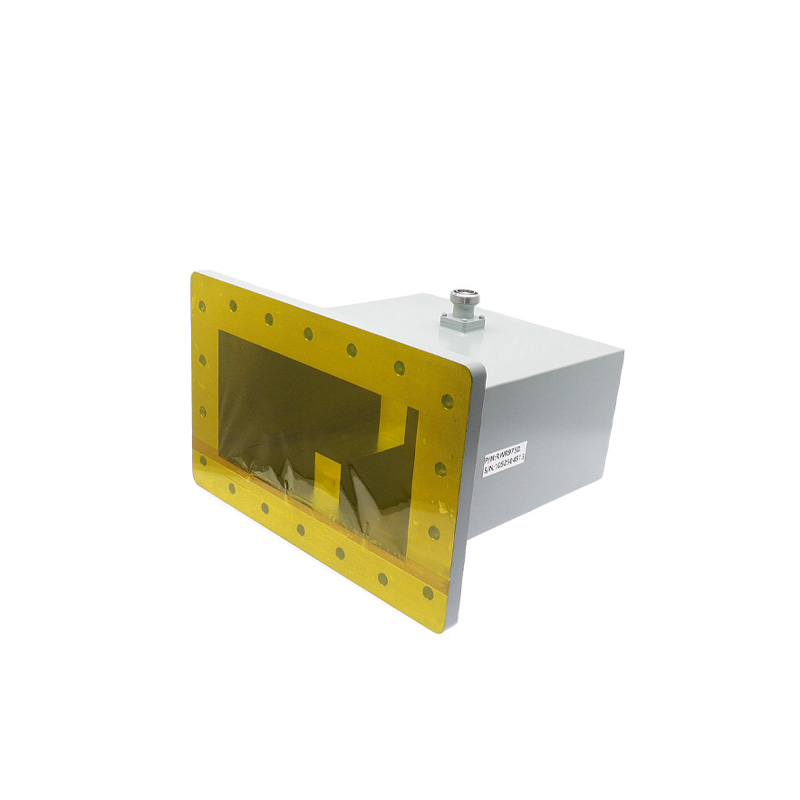

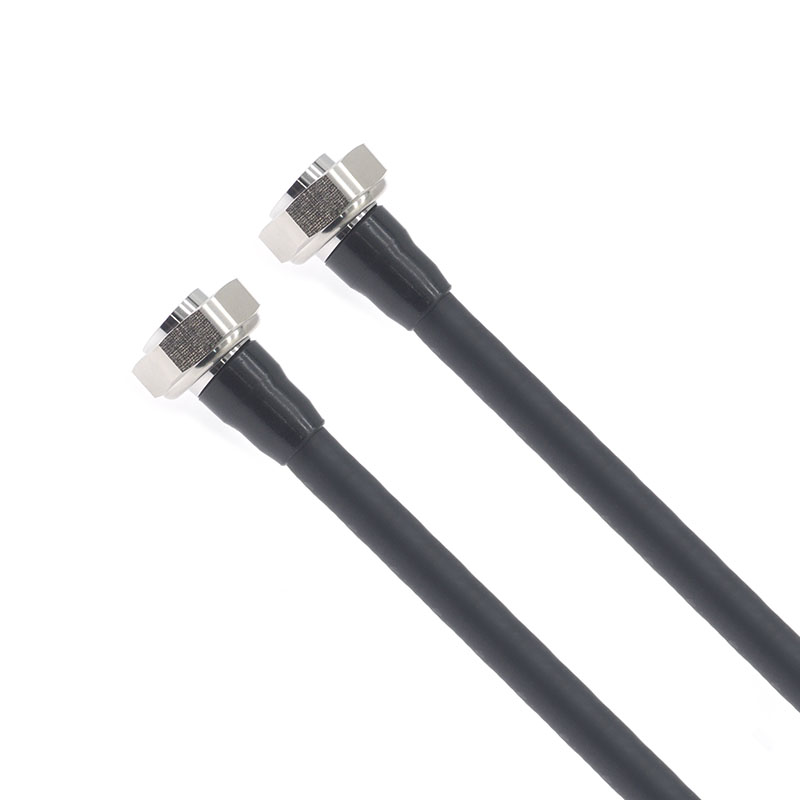

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的L29同轴链路解决方案，我们拥有数十款L29同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

L29 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约29mm	-	-	M29×1.5 6g M29×1.5 6H	HEX32	IP67	； IEC 60169	-
L29公头实物图				L29母头实物图
L29公头测量图				L29母头测量图
