波导法兰盘是一种用于微波通信的法兰接口标准，该标准定义了波导法兰盘的形状、尺寸和材质，以确保设备之间的可靠连接和信号传输。
波导法兰标准种类繁多，当两个波导类型相同的法兰，边框尺寸（四边）和安装孔径/螺纹尺寸规格完全一致，仅四角存在锐角和钝角的差异，RFTOP将其定义为同一种法兰（仅叫法不同）。
A型圆形法兰
FAP

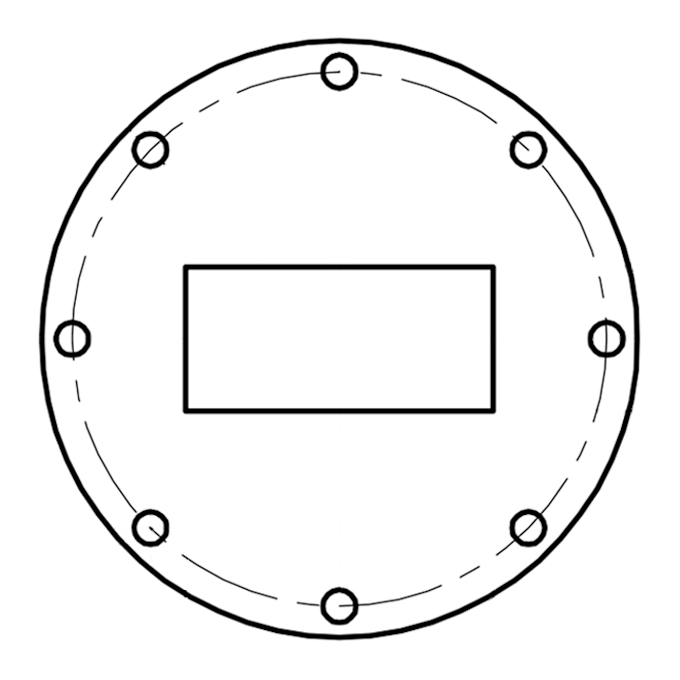

FAP(UAR)圆形平法兰
FAM
FAM(PAR)圆形密封法兰
FAE
FAE(CAR)圆形扼流法兰
B型方形法兰
FBP
FBP(UBR)方形平法兰
FBM
FBM(PBR)方形密封法兰
FBE
FBE(CBR)方形扼流法兰
D型矩形法兰
FDP
FDP(UDR)矩形平法兰
FDM

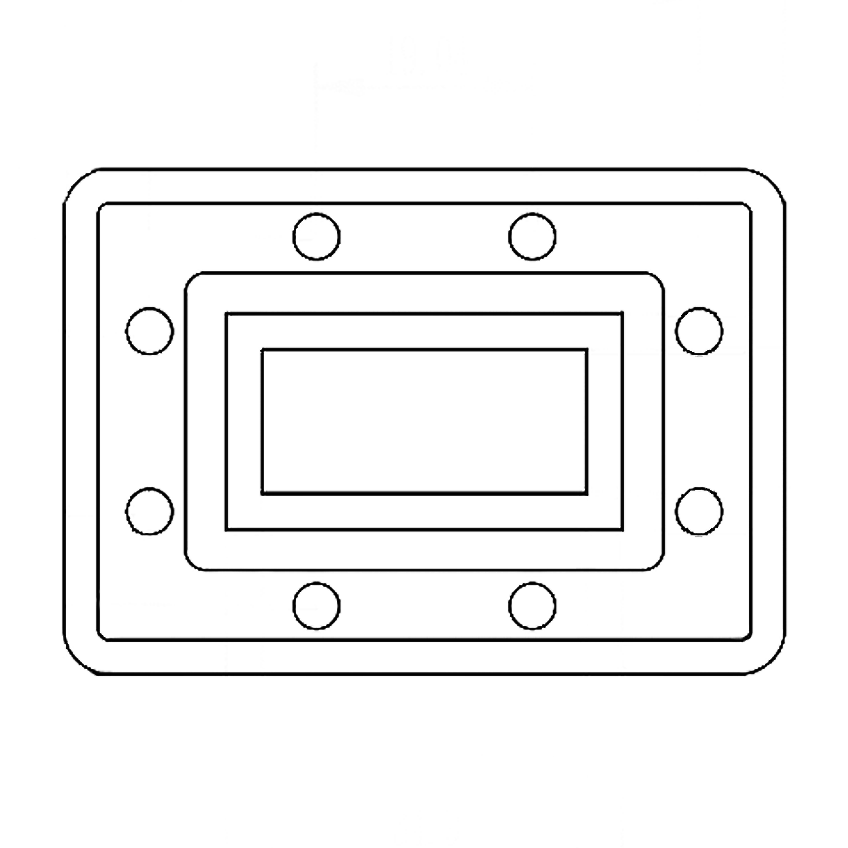

FDM(PDR)矩形密封法兰
FPWRD型矩形法兰
FPWRD
FPWRD矩形法兰
FUGP型圆形法兰
FUGP

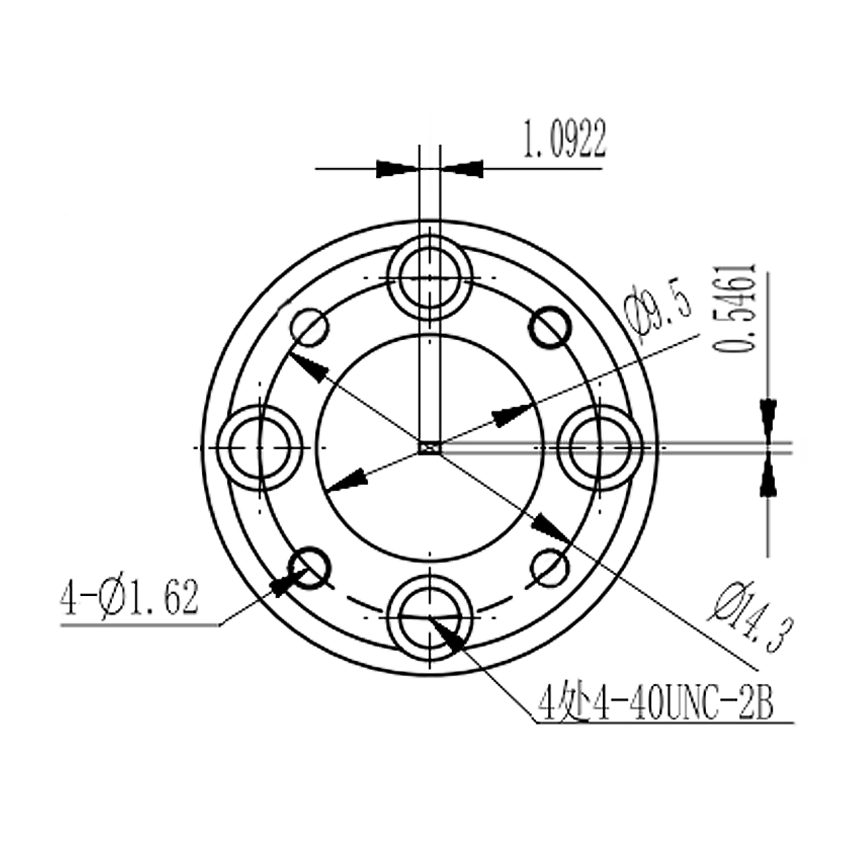

FUGP圆形法兰
常见波导法兰盘类型及尺寸查询
波导标准名称 法兰类型 形状及特性 法兰名称 国外名称 法兰别称 法兰厚度 孔(数量) 孔(规格) 推荐螺栓 查看尺寸图
WR3(BJ2600) FUGP型 圆形法兰 FUGP2600 FUGP2600 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR4(BJ2200) FUGP型 圆形法兰 FUGP2200 FUGP2200 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR5(BJ1800) FUGP型 圆形法兰 FUGP1800 FUGP1800 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR6(BJ1400) FUGP型 圆形法兰 FUGP1400 FUGP1400 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR8(BJ1200) FUGP型 圆形法兰 FUGP1200 FUGP1200 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR10(BJ900) FUGP型 圆形法兰 FUGP900 FUGP900 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR12(BJ740) FUGP型 圆形法兰 FUGP740 FUGP740 UG-387/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR15(BJ620) FUGP型 圆形法兰 FUGP620 FUGP620 UG-385/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR19(BJ500) FUGP型 圆形法兰 FUGP500 FUGP500 UG-383/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR22(BJ400) FUGP型 圆形法兰 FUGP400 FUGP400 UG-383/U -mm 4个 4-40UNC-2B 4-40UNC-2B 查看尺寸图
WR28(BJ320) B型 方形平法兰 FBP320 UBR320 3mm 4个 3/3.1mm 3/3.1mm 查看尺寸图
WR28(BJ320) B型 方形密封法兰 FBM320 PBR320 3mm 4个 3/3.1mm 3/3.1mm
WR28(BJ320) B型 方形扼流法兰 FBE320 CBR320 3mm 4个 3/3.1mm 3/3.1mm
WR34(BJ260) B型 方形平法兰 FBP260 UBR260 4mm 4个 3/3.1mm 3/3.1mm 查看尺寸图
WR34(BJ260) B型 方形密封法兰 FBM260 PBR260 4mm 4个 3/3.1mm 3/3.1mm
WR34(BJ260) B型 方形扼流法兰 FBE260 CBR260 4mm 4个 3/3.1mm 3/3.1mm
WR42(BJ220) B型 方形平法兰 FBP220 UBR220 4mm 4个 3/3.1mm 3/3.1mm 查看尺寸图
WR42(BJ220) B型 方形密封法兰 FBM220 PBR220 4mm 4个 3/3.1mm 3/3.1mm
WR42(BJ220) B型 方形扼流法兰 FBE220 CBR220 4mm 4个 3/3.1mm 3/3.1mm
WR51(BJ180) B型 方形平法兰 FBP180 UBR180 5mm 4个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR51(BJ180) B型 方形密封法兰 FBM180 PBR180 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR51(BJ180) B型 方形扼流法兰 FBE180 CBR180 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR51(BJ180) D型 矩形平法兰 FDP180 UDR180 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR51(BJ180) D型 矩形密封法兰 FDM180 PDR180 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR62(BJ140) B型 方形平法兰 FBP140 UBR140 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR62(BJ140) B型 方形密封法兰 FBM140 PBR140 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR62(BJ140) B型 方形扼流法兰 FBE140 CBR140 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR62(BJ140) D型 矩形平法兰 FDP140 UDR140 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR62(BJ140) D型 矩形密封法兰 FDM140 PDR140 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR75(BJ120) B型 方形平法兰 FBP120 UBR120 5mm 4个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR75(BJ120) B型 方形密封法兰 FBM120 PBR120 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR75(BJ120) B型 方形扼流法兰 FBE120 CBR120 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR75(BJ120) D型 矩形平法兰 FDP120 UDR120 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR75(BJ120) D型 矩形密封法兰 FDM120 PDR120 5mm 8个 4.1/4.2mm 4.1/4.2mm
WR90(BJ100) B型 方形平法兰 FBP100 UBR100 5mm 4个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR90(BJ100) B型 方形密封法兰 FBM100 PBR100 6mm 4个 4.1/4.2mm 4.1/4.2mm
WR90(BJ100) B型 方形扼流法兰 FBE100 CBR100 6mm 4个 4.1/4.2mm 4.1/4.2mm
WR90(BJ100) D型 矩形平法兰 FDP100 UDR100 6mm 8个 4.1/4.2mm 4.1/4.2mm
WR90(BJ100) D型 矩形密封法兰 FDM100 PDR100 6mm 8个 4.1/4.2mm 4.1/4.2mm
WR112(BJ84) B型 方形平法兰 FBP84 UBR84 5mm 4个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR112(BJ84) B型 方形密封法兰 FBM84 PBR84 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR112(BJ84) B型 方形扼流法兰 FBE84 CBR84 5mm 4个 4.1/4.2mm 4.1/4.2mm
WR112(BJ84) D型 矩形平法兰 FDP84 UDR84 6mm 8个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR112(BJ84) D型 矩形密封法兰 FDM84 PDR84 6mm 8个 4.1/4.2mm 4.1/4.2mm 查看尺寸图
WR137(BJ70) D型 矩形平法兰 FDP70 UDR70 7mm 8个 5.1/5.2mm 5.1/5.2mm 查看尺寸图
WR137(BJ70) D型 矩形密封法兰 FDM70 PDR70 7mm 8个 5.1/5.2mm 5.1/5.2mm 查看尺寸图
WR159(BJ58) D型 矩形平法兰 FDP58 UDR58 8mm 8个 6.5mm 6.5mm 查看尺寸图
WR159(BJ58) D型 矩形密封法兰 FDM58 PDR58 8mm 8个 6.5mm 6.5mm 查看尺寸图
WR187(BJ48) D型 矩形平法兰 FDP48 UDR48 8mm 8个 6.5mm 6.5mm 查看尺寸图
WR187(BJ48) D型 矩形密封法兰 FDM48 PDR48 8mm 8个 6.5mm 6.5mm 查看尺寸图
WR229(BJ40) D型 矩形平法兰 FDP40 UDR40 8mm 10个 6.5mm 6.5mm 查看尺寸图
WR229(BJ40) D型 矩形密封法兰 FDM40 PDR40 8mm 10个 6.5mm 6.5mm
WR284(BJ32) D型 矩形平法兰 FDP32 UDR32 10mm 10个 6.5mm 6.5mm 查看尺寸图
WR284(BJ32) D型 矩形密封法兰 FDM32 PDR32 10mm 10个 6.5mm 6.5mm 查看尺寸图
WR340(BJ26) D型 矩形平法兰 FDP26 UDR26 9-12mm 10个 6.5mm 6.5mm 查看尺寸图
WR340(BJ26) D型 矩形密封法兰 FDM26 PDR26 9-12mm 10个 6.5mm 6.5mm
WR430(BJ22) D型 矩形平法兰 FDP22 UDR22 10-12mm 10个 6.5mm 6.5mm 查看尺寸图
WR430(BJ22) D型 矩形密封法兰 FDM22 PDR22 10-12mm 10个 6.5mm 6.5mm 查看尺寸图
WR510(BJ18) D型 矩形平法兰 FDP18 UDR18 12mm 10个 8.4/8.5mm 8.4/8.5mm 查看尺寸图
WR510(BJ18) D型 矩形密封法兰 FDM18 PDR18 12mm 10个 8.4/8.5mm 8.4/8.5mm
WR650(BJ14) D型 矩形平法兰 FDP14 UDR14 14mm 10个 8.4/8.5mm 8.4/8.5mm 查看尺寸图
WR650(BJ14) D型 矩形密封法兰 FDM14 PDR14 14mm 10个 8.4/8.5mm 8.4/8.5mm
WR770(BJ12) D型 矩形平法兰 FDP12 UDR12 12mm 14个 10.4/10.5mm 10.4/10.5mm 查看尺寸图
WR770(BJ12) D型 矩形密封法兰 FDM12 PDR12 12mm 14个 10.4/10.5mm 10.4/10.5mm
WR975(BJ9) D型 矩形平法兰 FDP9 UDR9 16mm 18个 10.4/10.5mm 10.4/10.5mm 查看尺寸图
WR975(BJ9) D型 矩形密封法兰 FDM9 PDR9 16mm 18个 10.4/10.5mm 10.4/10.5mm
WR1150(BJ8) D型 矩形平法兰 FDP8 UDR8 15mm 20个 10.4/10.5mm 10.4/10.5mm 查看尺寸图
WR1150(BJ8) D型 矩形密封法兰 FDM8 PDR8 15mm 20个 10.4/10.5mm 10.4/10.5mm
WR1500(BJ6) D型 矩形平法兰 FDP6 UDR6 mm 24个 10.4/10.5mm 10.4/10.5mm 查看尺寸图
WR1500(BJ6) D型 矩形密封法兰 FDM6 PDR6 mm 24个 10.4/10.5mm 10.4/10.5mm
WR1800(BJ5) D型 矩形平法兰 FDP5 UDR5 mm 30个 10.4/10.5mm 10.4/10.5mm 查看尺寸图
WR1800(BJ5) D型 矩形密封法兰 FDM5 PDR5 mm 30个 10.4/10.5mm 10.4/10.5mm
WR2100(BJ4) D型 矩形平法兰 FDP4 UDR4 mm 28个 13.2mm 13.2mm 查看尺寸图
WR2100(BJ4) D型 矩形密封法兰 FDM4 PDR4 mm 28个 13.2mm 13.2mm
WR2300(BJ3) D型 矩形平法兰 FDP3 UDR3 mm 36个 13.2mm 13.2mm 查看尺寸图
WR2300(BJ3) D型 矩形密封法兰 FDM3 PDR3 mm 36个 13.2mm 13.2mm
WRD110 FPWRD型 矩形法兰 FPWRD110 FPWRD110 4.8mm 4个 3mm/4-40UNC 3mm/4-40UNC 查看尺寸图
WRD180 FPWRD型 矩形法兰 FPWRD180 FPWRD180 4mm 4个 3mm/4-40UNC 3mm/4-40UNC 查看尺寸图
WRD200 FPWRD型 矩形法兰 FPWRD200 FPWRD200 9.4mm 8个 3.2mm 3.2mm 查看尺寸图
WRD250 FPWRD型 矩形法兰 FPWRD250 FPWRD250 8mm 8个 4.2mm 4.2mm 查看尺寸图
WRD350 FPWRD型 矩形法兰 FPWRD350 FPWRD350 8mm 8个 6-32UNC-2B 6-32UNC-2B 查看尺寸图
WRD475 FPWRD型 矩形法兰 FPWRD475 FPWRD475 6.4mm 8个 6-32UNC-2B 6-32UNC-2B 查看尺寸图
WRD500 FPWRD型 矩形法兰 FPWRD500 FPWRD500 6.4mm 6个 3.5mm/6-32UNC-2B 3.5mm/6-32UNC-2B 查看尺寸图
WRD580 FPWRD型 矩形法兰 FPWRD580 FPWRD580 6.4mm 4个 3.5mm/6-32UNC-2B 3.5mm/6-32UNC-2B 查看尺寸图
WRD650 FPWRD型 矩形法兰 FPWRD650 FPWRD650 6.4mm 4个 3/3.2mm//6-32UNC-2B 3/3.2mm//6-32UNC-2B 查看尺寸图
WRD750 FPWRD型 矩形法兰 FPWRD750 FPWRD750 6.4mm 4个 3.7mm/6-32UNC-2B 3.7mm/6-32UNC-2B 查看尺寸图
WRD840 FPWRD型 矩形法兰 FPWRD840 FPWRD840 10mm 10个 6.5mm 6.5mm 查看尺寸图
