SMP(GPO) 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-40GHz	径向偏差	≤ ± 0.25 mm mm	100W at 1GHz		界面标准	GJB 5246-2004 MIL-STD-348B,Fig326
特性阻抗	50 Ω	轴向偏差	≤ 0 / + 0.25 mm° ( 基于界面 )	100W at 1GHz
驻波比	≤ 1.02+0.01 x f (GHz)	啮合力	≤ 68N 全擒纵	材料及工艺 \| Material
插损(dB)	≤ 0.06√f (GHz)	分离力	≤ 22N 全擒纵	外导体材料	CuBe&Stainless Steel	震动	GJB360B-204；MIL-STD-202 method 204, test condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	-	外导体表处	Gold&Passivated	耐湿	GJB360B-106
接触电阻	≤ 内外 6/2 mΩ	最大扭力	-	内导体材料	CuBe&Brass	冲击	GJB360B-213；MIL-STD-202 method 213, test condition I
介质耐压	500 V	连接保持力	-	内导体表处	Gold	温循	GJB360B-107；MIL-STD-202 method 107, test condition B
工作电压	335 V	中心固定性	6.8 Min	绝缘介质	PTFE	工作温度
接触电流	1.2 A DC Max	插拔次数	>100 全擒纵	密封垫片	-	-65 to +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

SMP是推入自锁式射频同轴连接器，也被称为GPO射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-40GHz ，更多SMP同轴连接器详情可查看上下表格中的数据。

SMP连接器公头界面分为全擒纵，有限擒纵以及光孔，母头不做区分。如果用作测试，绝大多数会使用有限擒纵，因为有限擒纵追求了测试稳定性和使用寿命的综合优点，使用寿命可达500次以上。全擒纵虽然测试稳定性极高，但是因为连接十分紧密，会极大影响产品的使用寿命和便利性，使用寿命一般为100次以上。光孔适合非精密型测量，使用寿命超长，极限可达1000次以上。

SMP同轴连接器是一种推入并咬合的对插结合式连接器，常见于小型化线路板中，广泛应用于阵列天线、卫星通信、雷达等场合。

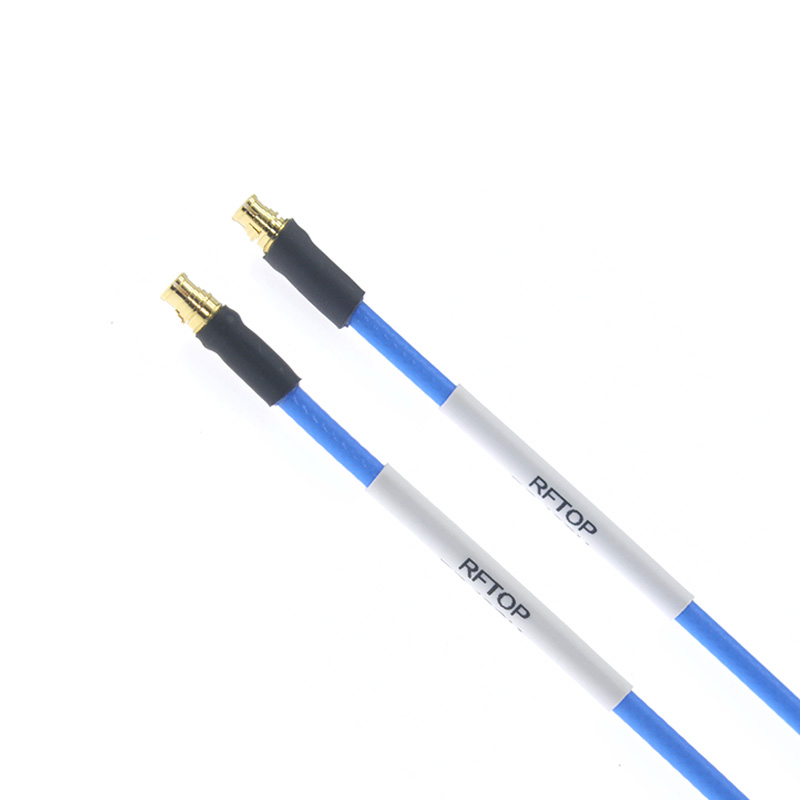

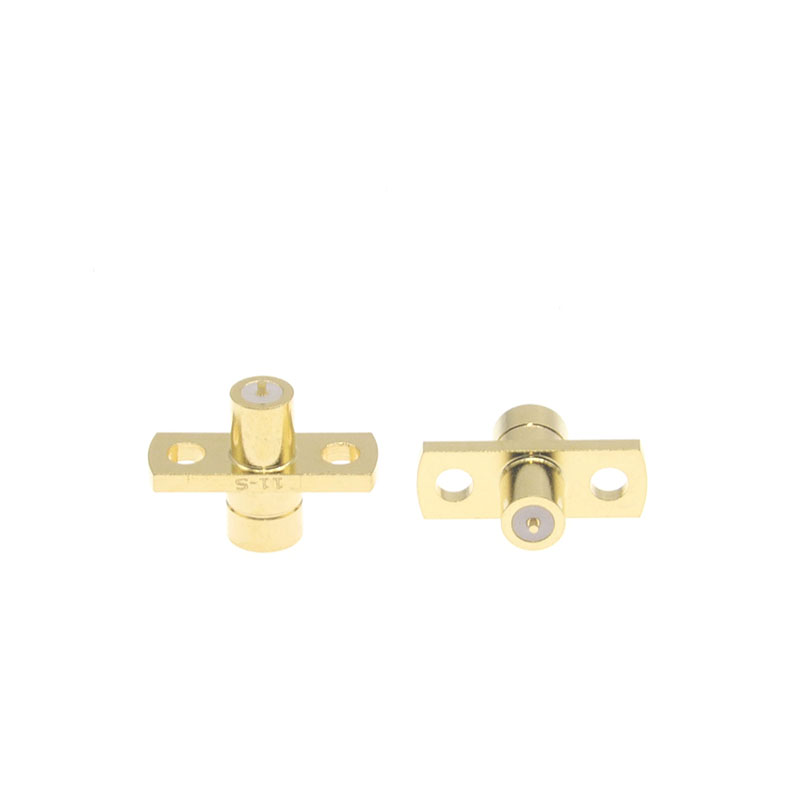

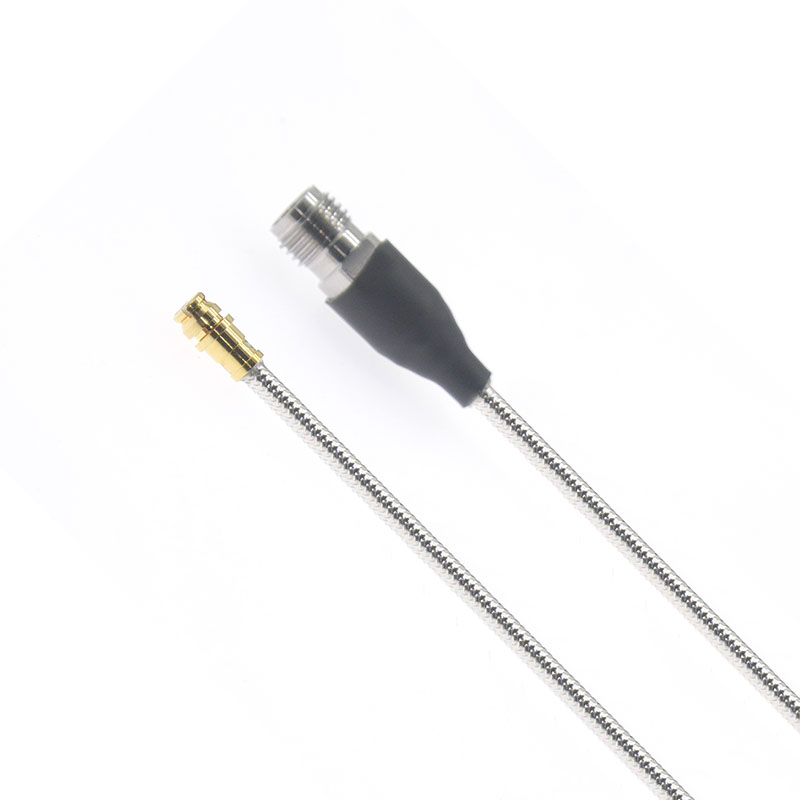

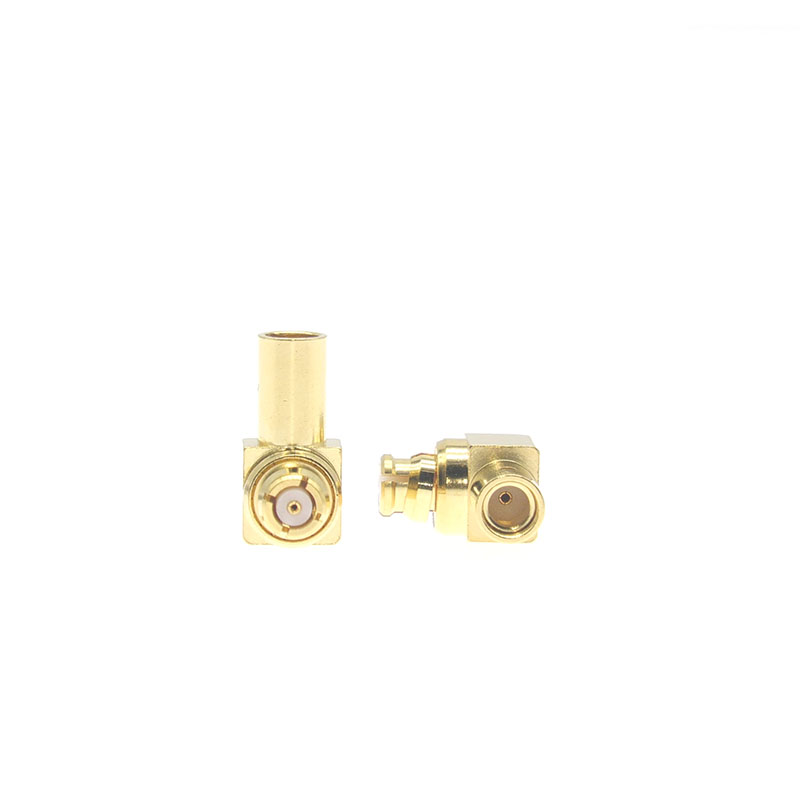

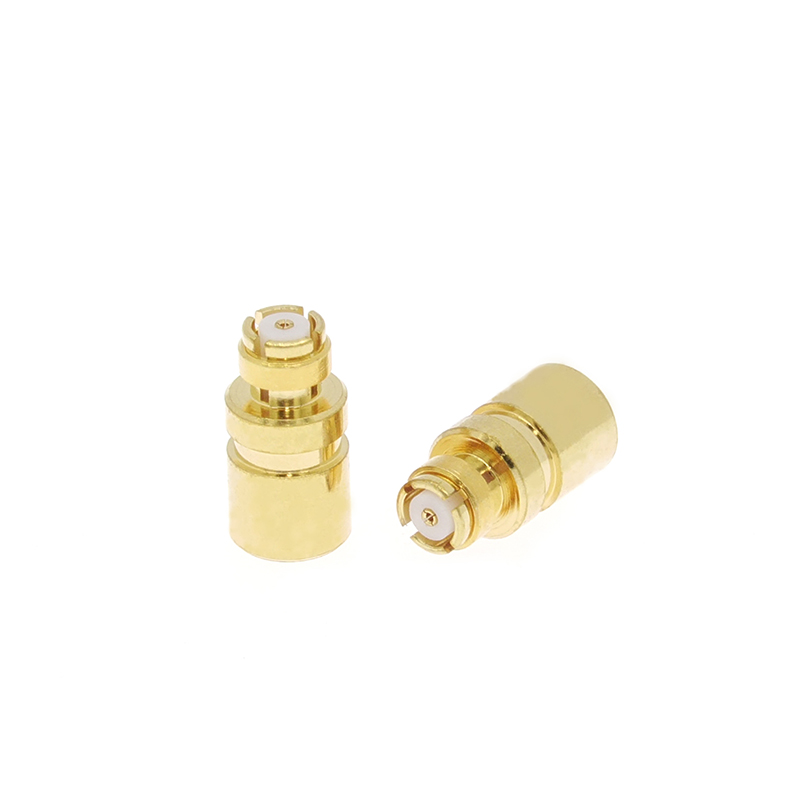

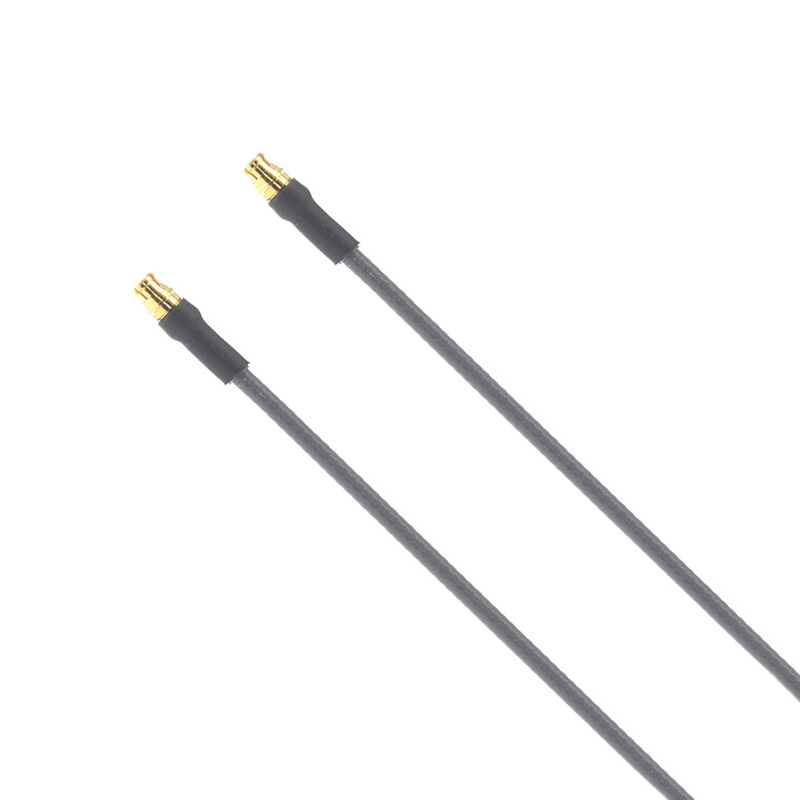

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的SMP同轴链路解决方案，我们拥有数十款SMP同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

SMP 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约3.3mm	-	-		-	-	GJB 5246-2004 ；MIL-STD-348B,Fig326	-

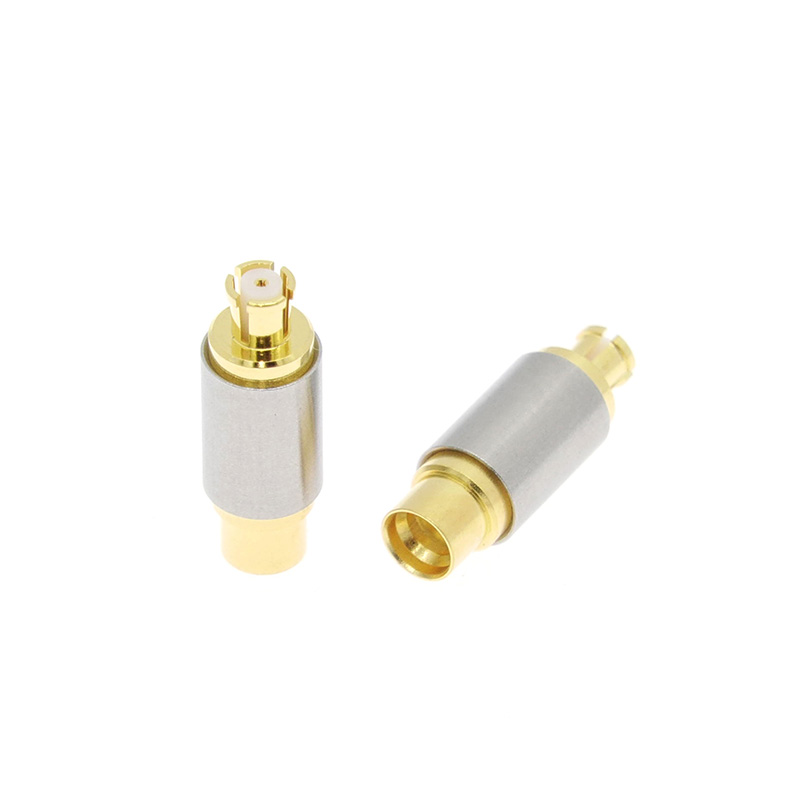

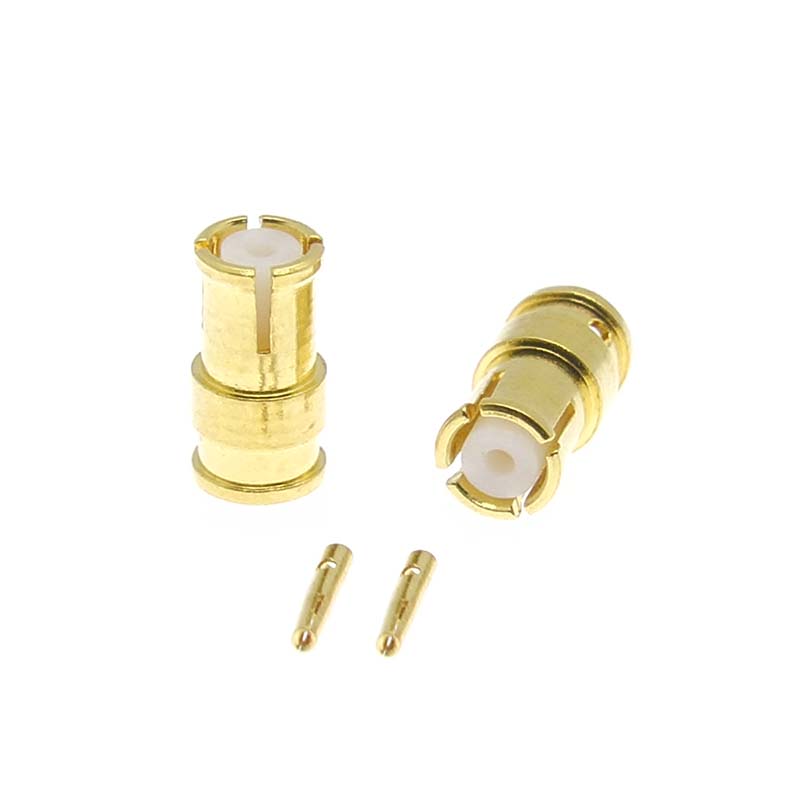

SMP公头实物图				SMP母头实物图
