2.92mm(K,SK) 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-40GHz ⇒ 46GHz	径向偏差	-	100W at 40GHz; 450W at 1GHz		界面标准	GJB 5246-2004 MIL-STD-348B,Fig321
特性阻抗	50 Ω	轴向偏差	-	100W at 40GHz; 450W at 1GHz
驻波比	≤ 1.1+0.01F (GHz)	啮合力	≤ 0.23Nm	材料及工艺 \| Material
插损(dB)	≤ 0.03√f (GHz)	分离力	≤ 0.23Nm	外导体材料	Copper&Stainless Steel	震动	GJB360B-204；MIL STD 202, method 204, condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	≤ 0.79-1.13 Nm	外导体表处	Gold&Passivated	耐湿	GJB360B-106；MIL STD 202, method 106
接触电阻	≤ 内外 5/2.5 mΩ	最大扭力	≤ 1.69 Nm	内导体材料	CuBe&Brass	冲击	GJB360B-213；MIL STD 202, method 213, condition I
介质耐压	1000 V	连接保持力	≤ 270	内导体表处	Gold	温循	GJB360B-107；MIL STD 202, method 107, condition B
工作电压	350 V	中心固定性	28 Min	绝缘介质	PEI&PTFE&PI	工作温度
接触电流	-	插拔次数	>500	密封垫片	Silicone rubber	-65 to +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

2.92mm是螺纹型射频同轴连接器，也被称为K,SK射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-40GHz ，最高可扩频至 46GHz，更多2.92mm同轴连接器详情可查看上下表格中的数据。

2.92mm同轴连接器开发于20世纪80年代，在K波段测试中最常用，也是国际上最为典型的毫米波连接器。

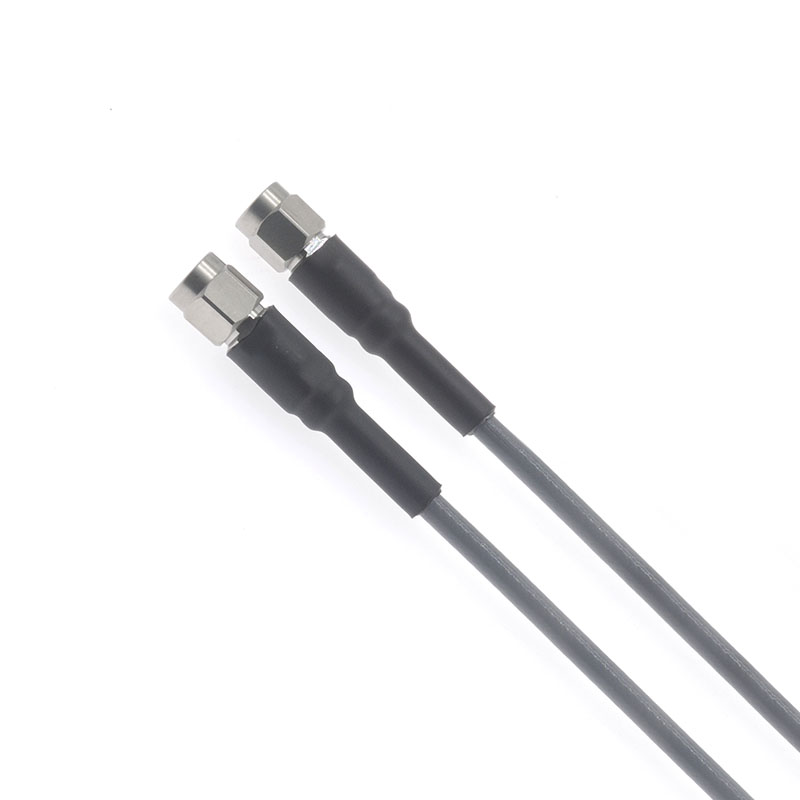

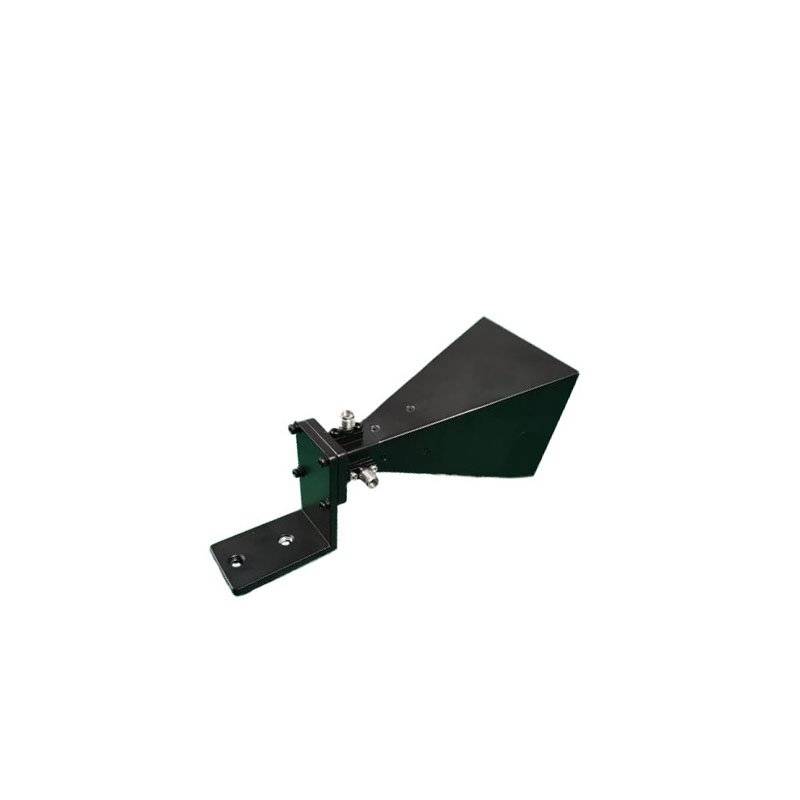

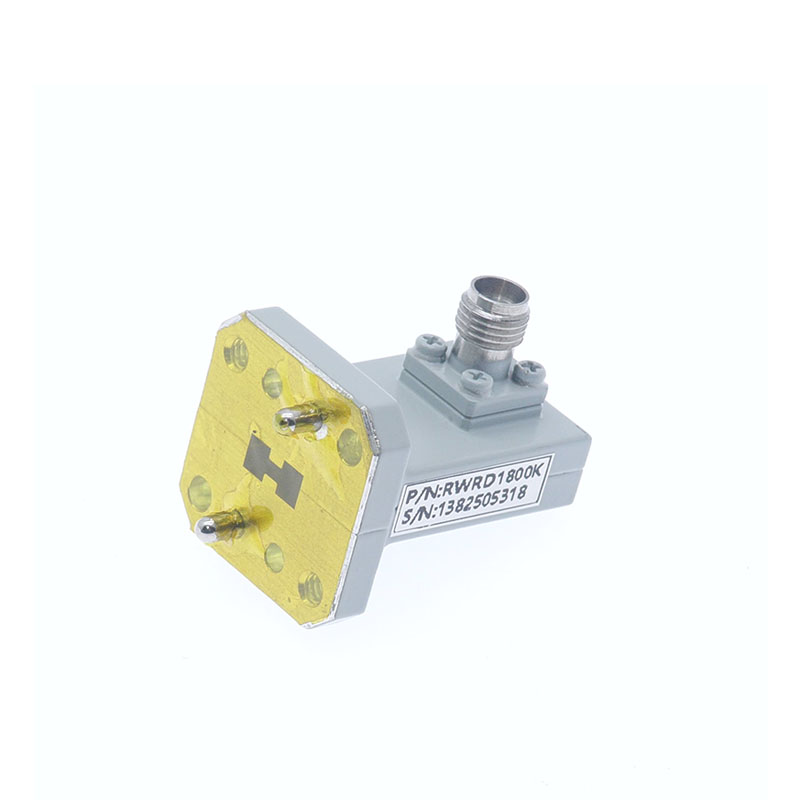

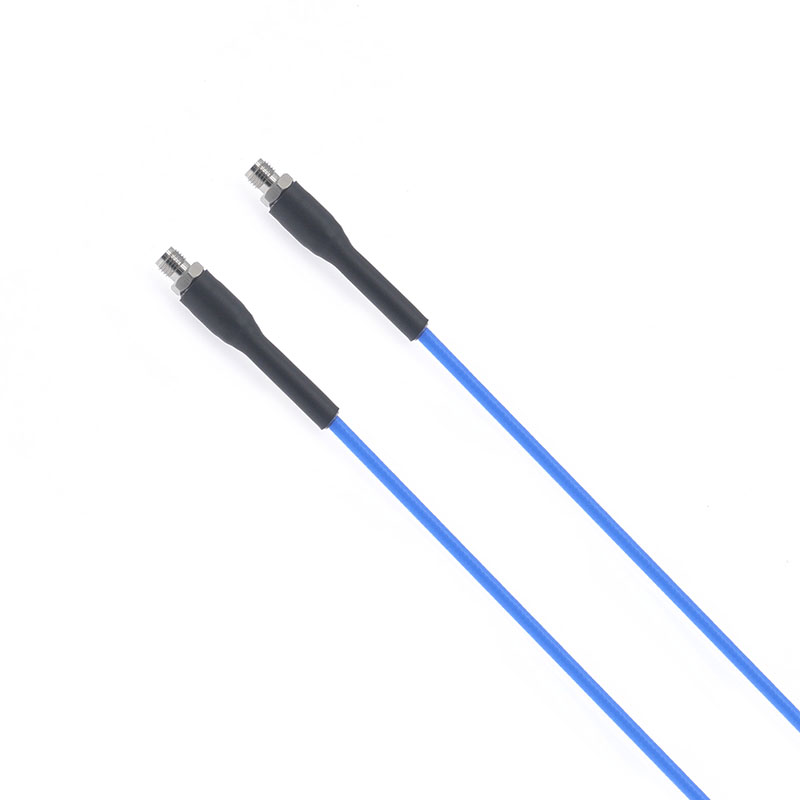

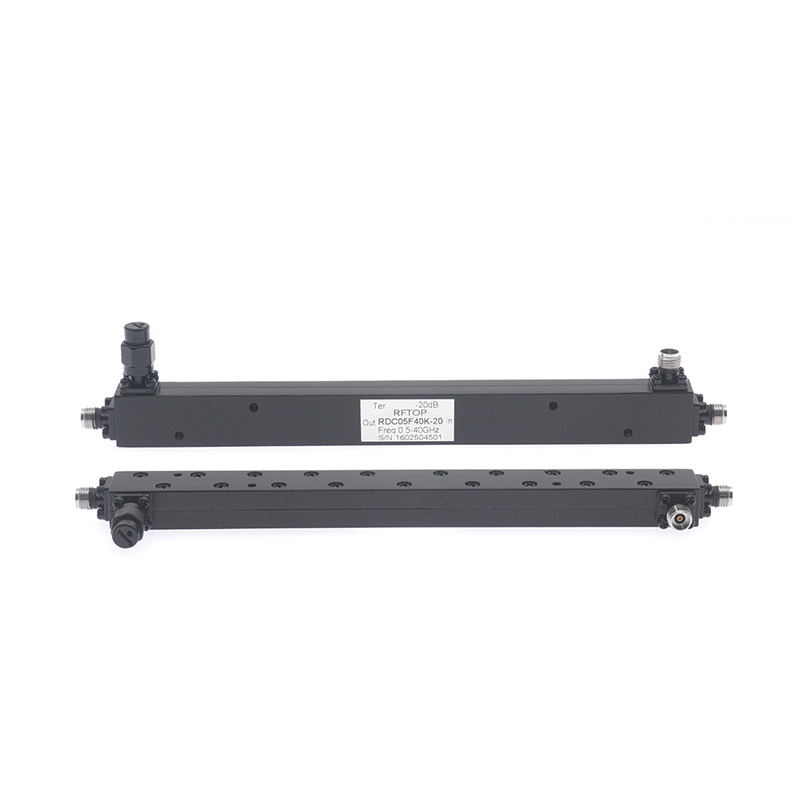

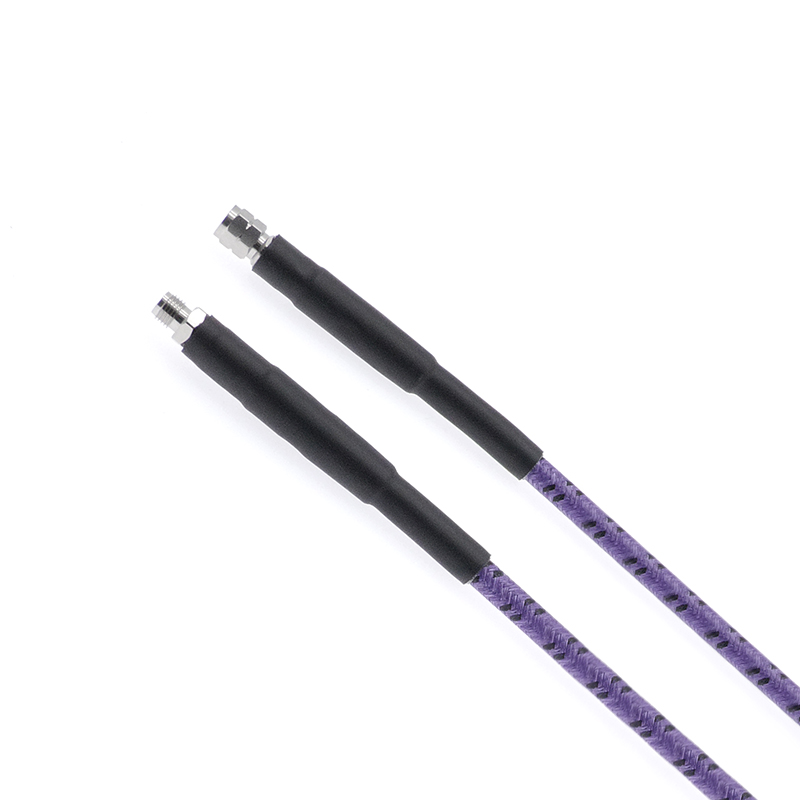

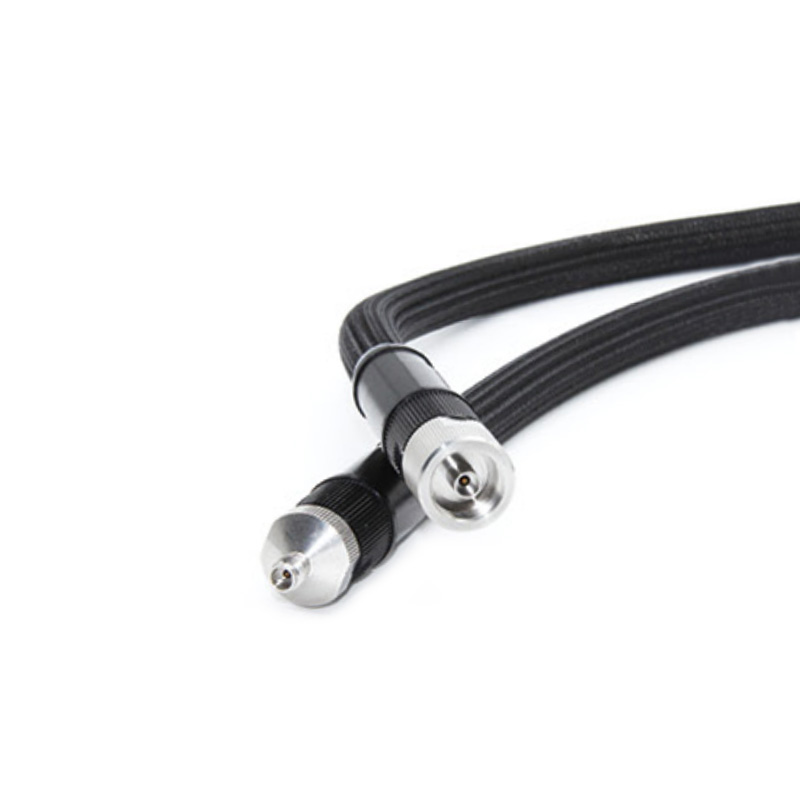

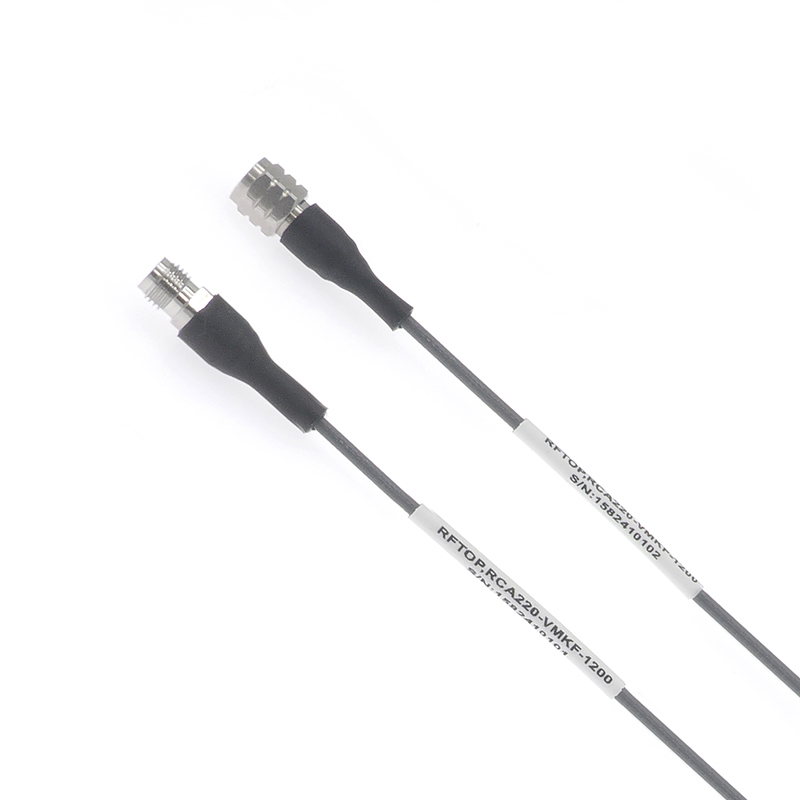

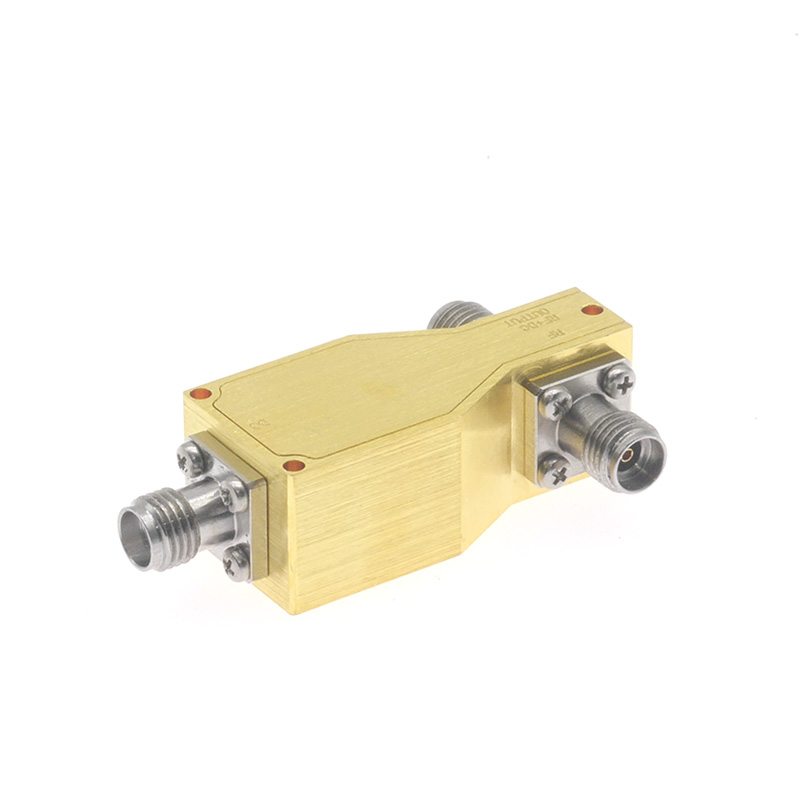

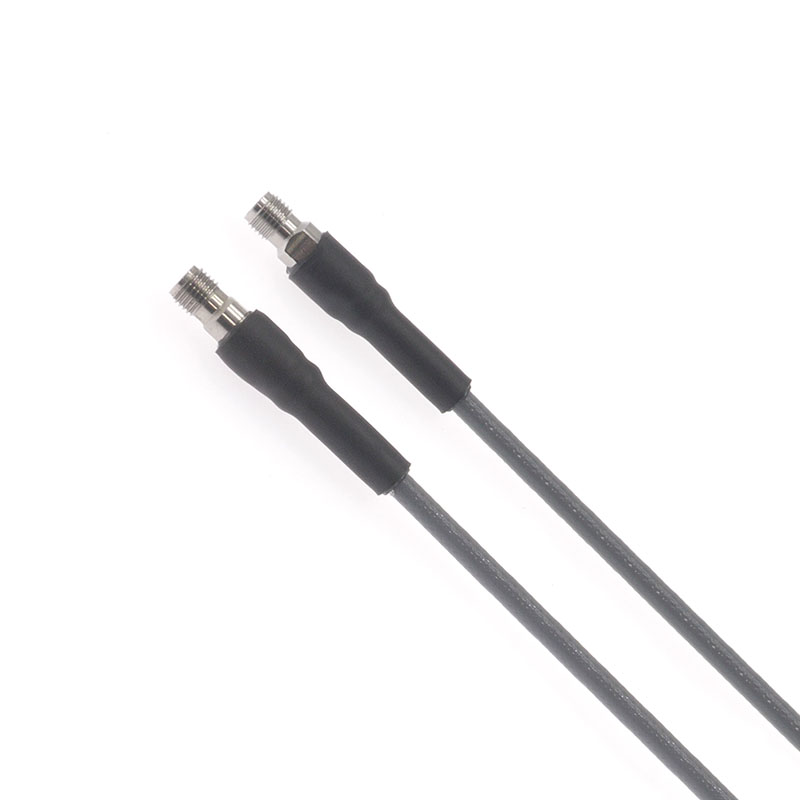

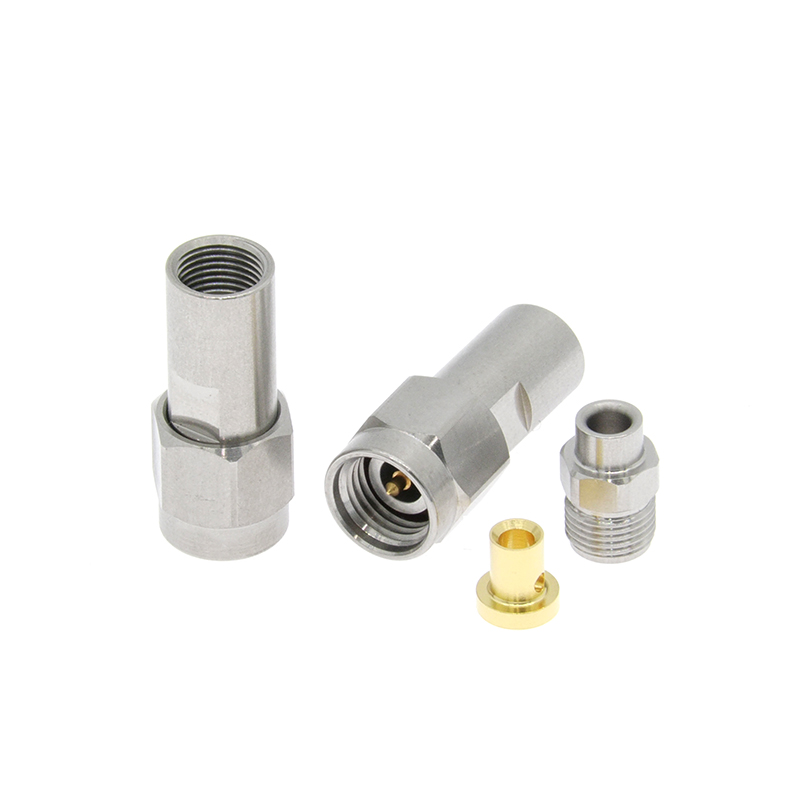

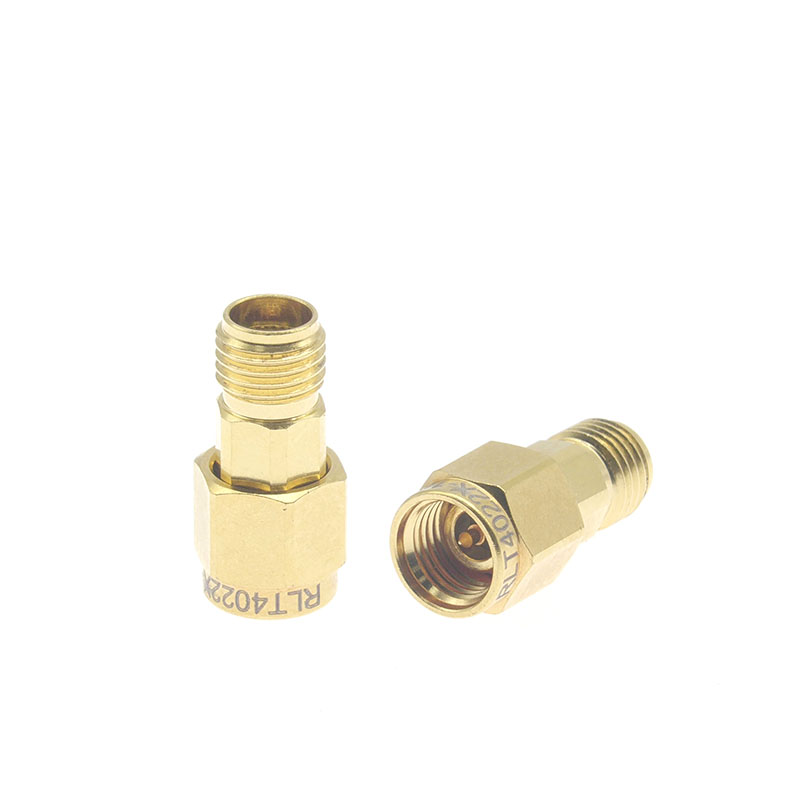

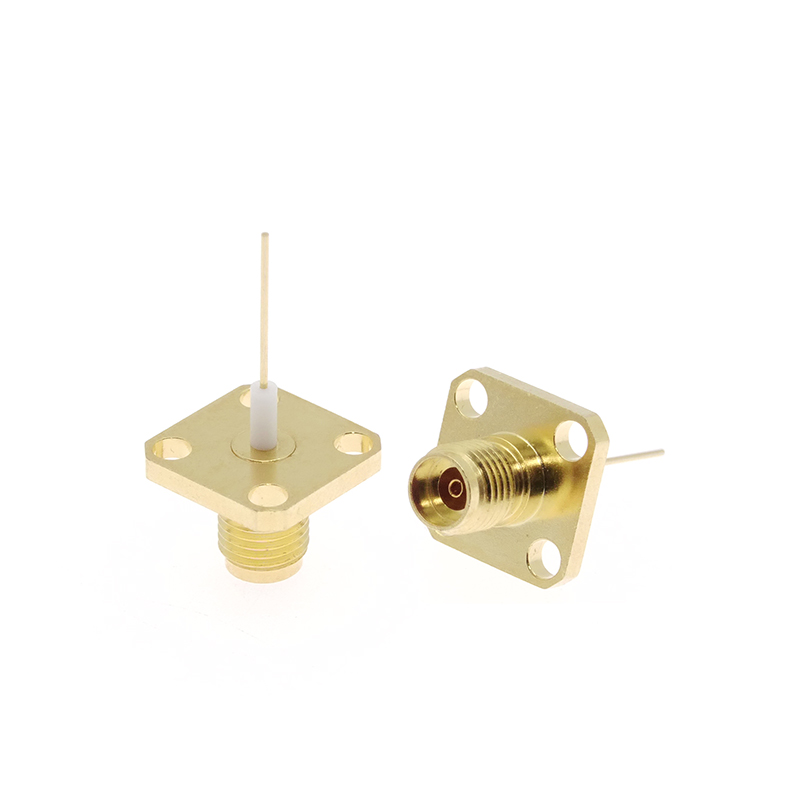

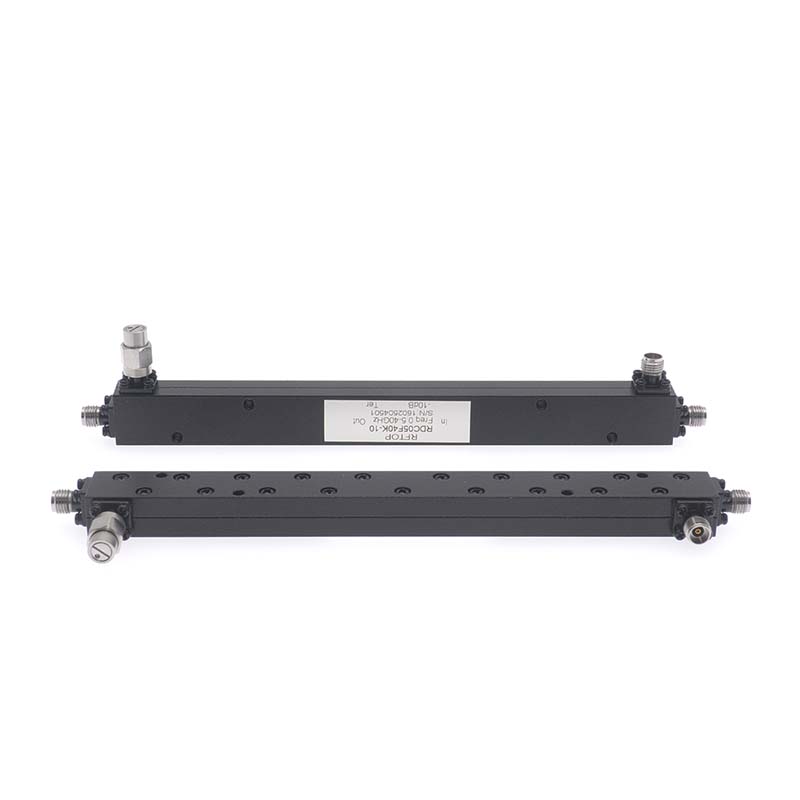

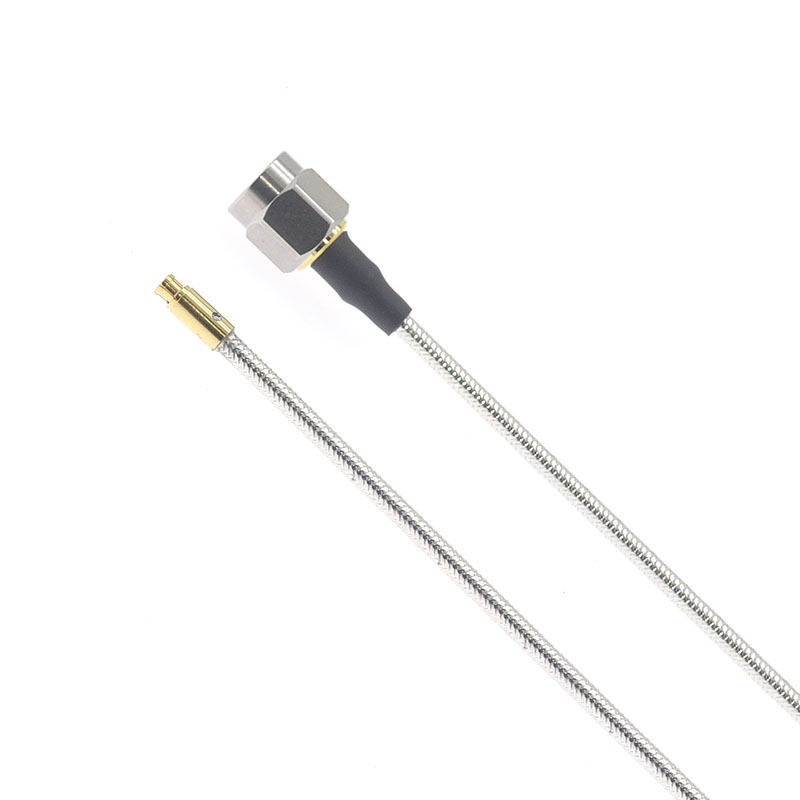

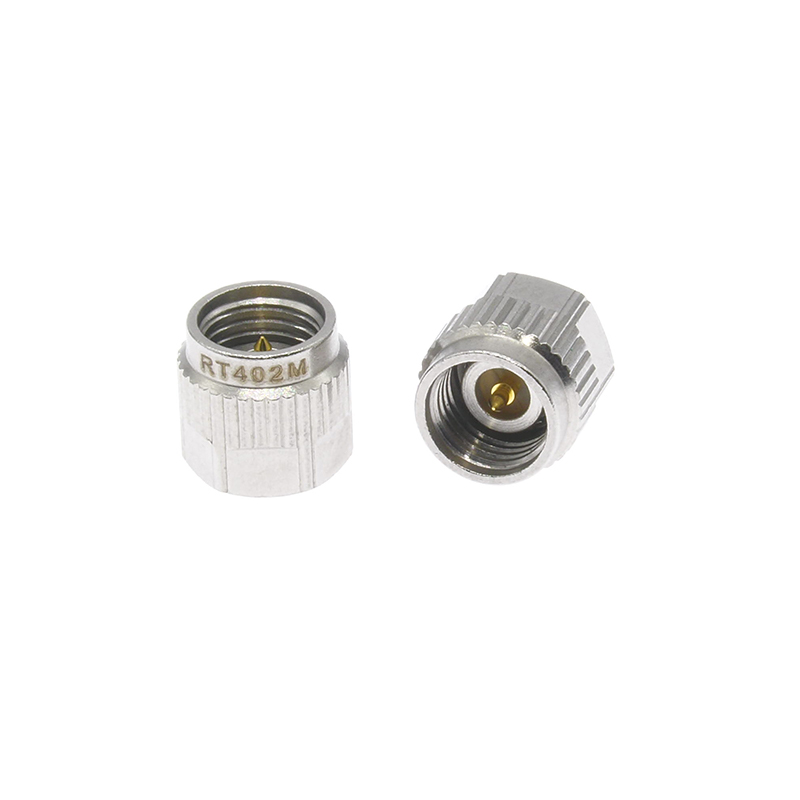

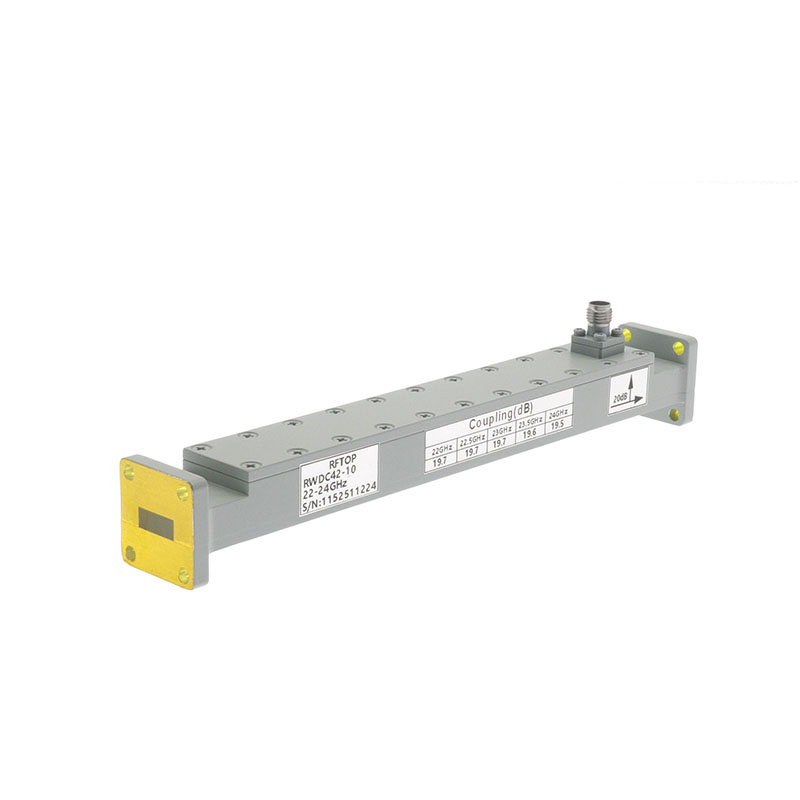

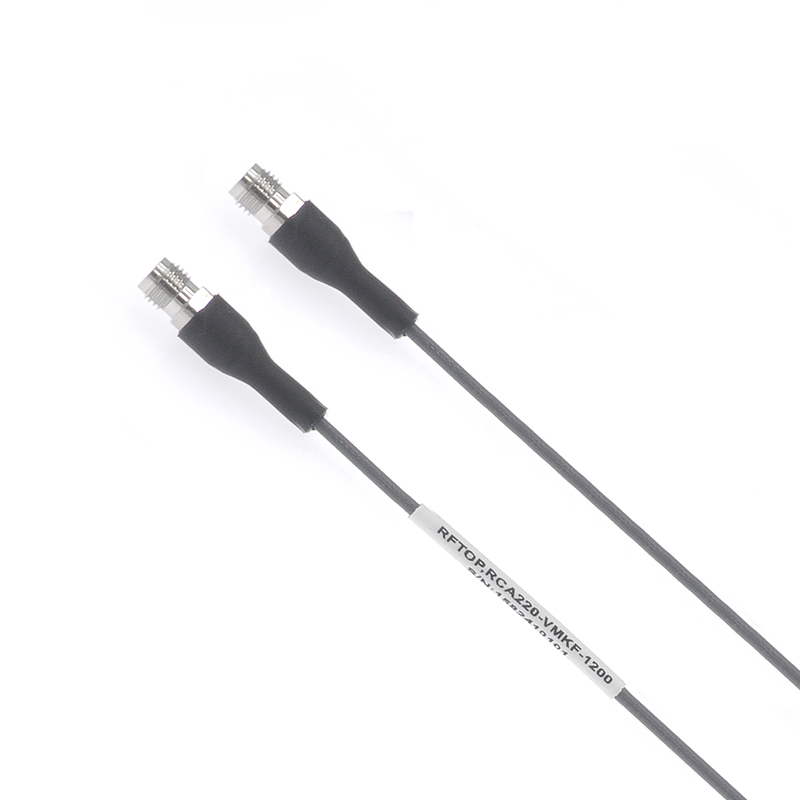

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的2.92mm同轴链路解决方案，我们拥有数十款2.92mm同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

2.92mm 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约6.4mm	2.92mm	-	1/4 36 UNS 2A 1/4 36 UNS 2B	HEX8	-	GJB 5246-2004 ；MIL-STD-348B,Fig321	-
2.92mm公头实物图				2.92mm母头实物图
2.92mm公头测量图				2.92mm母头测量图
