NEX10 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-20GHz	径向偏差	-	100W at 2GHz		界面标准
特性阻抗	50 Ω	轴向偏差	-	100W at 2GHz
驻波比	-	啮合力	≤ 3Nm	材料及工艺 \| Material
插损(dB)	-	分离力	≤ 3Nm	外导体材料	Brass&Stainless Steel	震动
绝缘电阻	≥ 5000 MΩ	连接扭力	≤ 1.5 Nm	外导体表处	Gold&Nickel&Ternary alloy&Passivated	耐湿
接触电阻	≤ 内外 2/1 mΩ	最大扭力	≤ 5 Nm	内导体材料	CuBe&Brass&Bronze	冲击
介质耐压	3000 V	连接保持力	≤ 500	内导体表处	Gold&Silver	温循
工作电压	1000 V	中心固定性	-	绝缘介质	PTFE	工作温度
接触电流	-	插拔次数	>500	密封垫片	Silicone rubber	-55 - +125°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

NEX10是标准型射频同轴连接器，属于低互调PIM射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-20GHz ，更多NEX10同轴连接器详情可查看上下表格中的数据。

NEX10同轴连接器的接口设计兼具高功率、低互调、小尺寸的特点，适用于设备连接。

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的NEX10同轴链路解决方案，我们拥有数十款NEX10同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

NEX10 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约10mm	-	-	M10×0.75 6g M10×0.75 6H	-	IP68		-

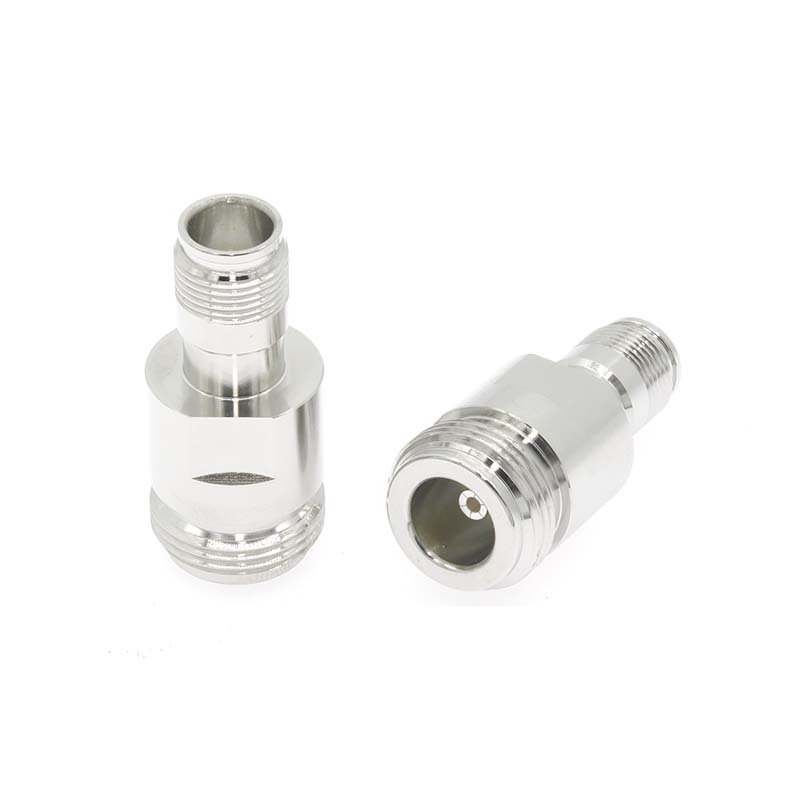

NEX10公头实物图				NEX10母头实物图
NEX10公头测量图				NEX10母头测量图
