在射频微波领域的信号传输中大部分是需要传输线来进行信号传导,其中同轴线和波导管广泛用来传输微波射频能量。这两种传输线在大小尺寸和材质以及传输特性上有巨大的差异。为将两种传输线互连就需要同轴波导转换器。同轴波导转换器在各种雷达系统、精密制导系统以及测试设备中都扮演着不可或缺的角色。

筛选:
产品图 型号 频率范围 驻波比 波导尺寸IEC/EIA 法兰类型IEC/China 接头类型 规格书 在线购买
RWR975D 0.76-1.15GHz 1.2 max R91/WR975 UDR9/FDP9 DIN 7/16
English
中文版
RFbuy
RWR770N 0.96-1.46GHz 1.2 max R12/WR770 UDR12/FDP12 N
English
中文版
RFbuy
RWR650N 1.13-1.73GHz 1.2 max R14/WR650 UDR14/FDP14 N
English
中文版
RFbuy
RWR430N 1.72-2.61GHz 1.2 max 22/WR430 UDR22/FDP22 N
English
中文版
RFbuy
RWR430S 1.72-2.61GHz 1.2 max 22/WR430 UDR22/FDP22 SMA
English
中文版
RFbuy
RWR340N 2.17-3.3GHz 1.2 max 26/WR340 UDR26/FDP26 N
English
中文版
RFbuy
RWR340D 2.17-3.3GHz 1.25 max 26/WR340 UDR26/FDP26 DIN 7/16
English
中文版
RFbuy
RWR284S 2.6-3.95GHz 1.2 max 32/WR284 UDR32/FDP32 SMA
English
中文版
RFbuy
RWR284N 2.6-3.95GHz 1.2 max 32/WR284 UDR32/FDP32 N
English
中文版
RFbuy
RWR229S 3.22-4.9GHz 1.2 max 40/WR229 UDR40/FDP40 SMA
English
中文版
RFbuy
RWR229N 3.22-4.9GHz 1.2 max 40/WR229 UDR40/FDP40 N
English
中文版
RFbuy
RWR187N 3.94-5.99GHz 1.2 max 48/WR187 UDR48/FDP48 N
English
中文版
RFbuy
RWR187S 3.94-5.99GHz 1.2 max 48/WR187 UDR48/FDP48 SMA
English
中文版
RFbuy
RWR187SM 3.94-5.99GHz 1.2 max 48/WR187 UDR48/FDP48 SMA
English
中文版
RFbuy
RWR137S 5.37-8.17GHz 1.2 max 70/WR137 UDR70/FDP70 SMA
English
中文版
RFbuy
RWR137N 5.37-8.17GHz 1.2 max 70/WR137 UDR70/FDP70 N
English
中文版
RFbuy
RWR137NG 5.37-8.2GHz 1.2 max 70/WR137 RDR70/FDM70 N
English
中文版
RFbuy

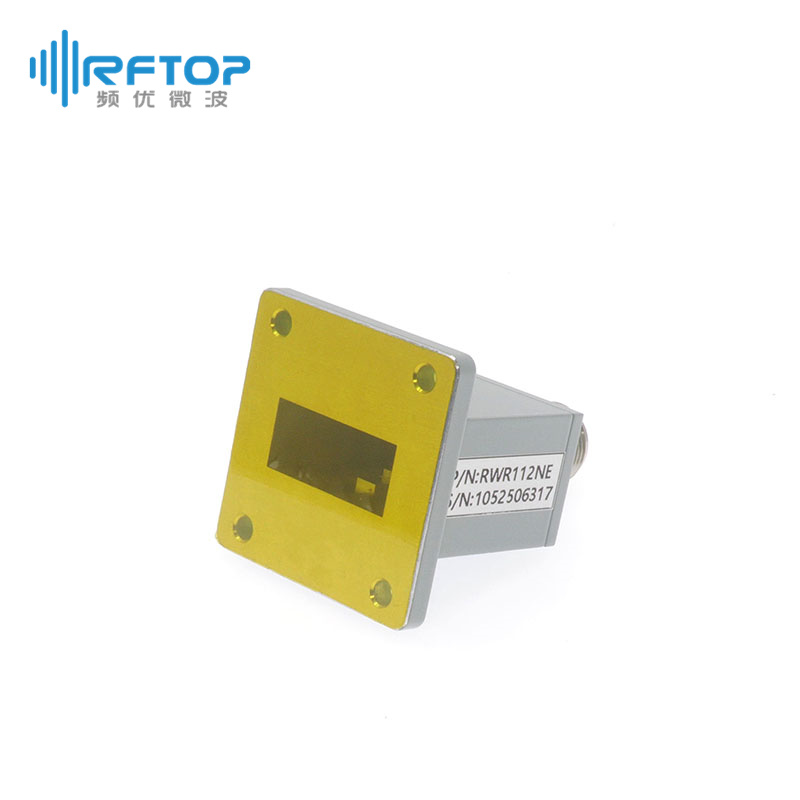

RWR112N 6.6-9.9GHz 1.2 max 84/WR112 UBR84/FBP84 N
English
中文版
RFbuy
RWR112NG 6.6-9.9GHz 1.2 max 84/WR112 PDR 84/FDM84 N
English
中文版
RFbuy
RWR112S 6.6-9.9GHz 1.2 max 84/WR112 UBR84/FBP84 SMA
English
中文版
RFbuy
RWR112SG 6.6-9.9GHz 1.2 max 84/WR112 PDR 84/FDM84 SMA
English
中文版
RFbuy

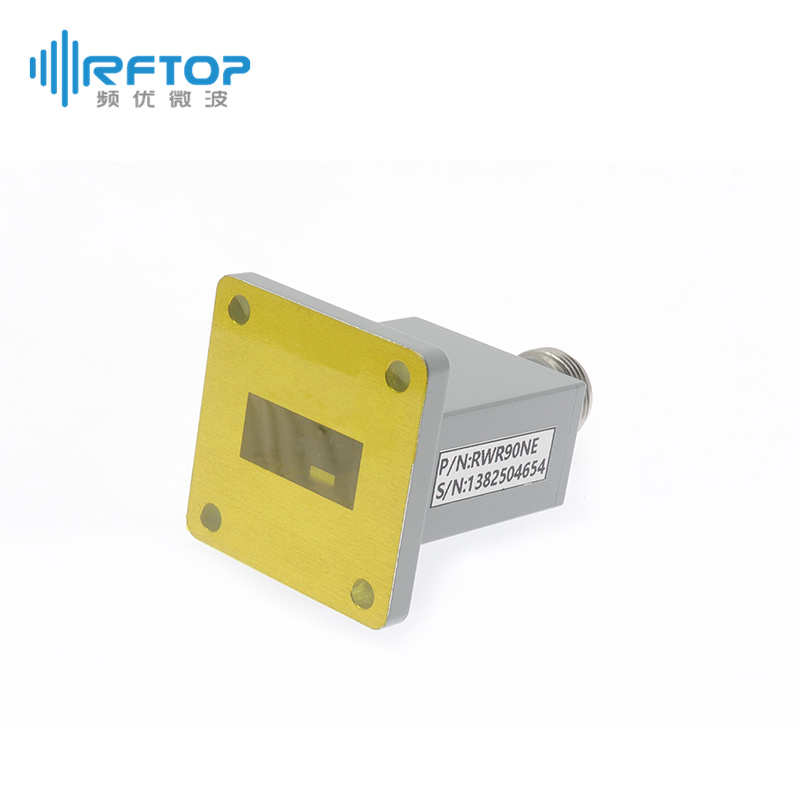

RWR90N 8.2-12.5GHz 1.2 max 100/WR90 UBR100/FBP100 N
English
中文版
RFbuy
RWR90NG 8.2-12.5GHz 1.2 max 100/WR90 RDR100/FDM100 N
English
中文版
RFbuy
RWR90S 8.2-12.4GHz 1.2 max 100/WR90 UBR100/FBP100 SMA
English
中文版
RFbuy
RWR90SG 8.2-12.4GHz 1.2 max 100/WR90 RDR100/FDM100 SMA
English
中文版
RFbuy
RWR75N 9.84-15GHz 1.25 max R120/WR75 UBR120/FBP120 N
English
中文版
RFbuy
RWR75S 1.0-15GHz 1.25 max R120/WR75 UBR120/FBP120 SMA
English
中文版
RFbuy
RWR75SE 9.84-15GHz 1.2 max R120/WR75 UBR120/FBP120 SMA
English
中文版
RFbuy
RWR62N 11.9-18GHz 1.2 max 140/WR62 UBR140/FBP140 N
English
中文版
RFbuy
RWR62S 11.9-18GHz 1.25 max 140/WR62 UBR140/FBP140 SMA
English
中文版
RFbuy
RWR51S 14.5-22GHz 1.2 max 180/WR51 UBR180/FBP180 SMA
English
中文版
RFbuy
RWR51SU 14.5-22GHz 1.2 max 180/WR51 /FUBP180 SMA
English
中文版
RFbuy
RWR42S 17.6-26.7GHz 1.2 max 220/WR42 UBR220/FBP220 SMA
English
中文版
RFbuy
RWR42K 17.6-26.7GHz 1.2 max 220/WR42 UBR220/FBP220 2.92mm
English
中文版
RFbuy
RWR34K 21.7-33GHz 1.2 max 260/WR34 UBR260/FBP260 2.92mm
English
中文版
RFbuy
RWR34KE 21.7-33GHz 1.2 max 260/WR34 UBR260/FBP260 2.92mm
English
中文版
RFbuy
RWR34KU 21.7-33GHz 1.2 max 260/WR34 //FUBP260 2.92mm
English
中文版
RFbuy
RWR28K 26.5-40GHz 1.25 max 320/WR28 UBR320/FBP320 2.92mm
English
中文版
RFbuy
RWR28KE 26.5-40GHz 1.2 max 320/WR28 UBR320/FBP320 2.92mm
English
中文版
RFbuy
RWR2224 33-50GHz 1.4 max 400/WR22 //FUGP400 2.4mm
English
中文版
RFbuy
RWR19185 40-60GHz 1.6 max 500/WR19 //FUGP500 1.85mm
English
中文版
RFbuy
RWR15185 50-75GHz 1.6 max 620/WR15 //FUGP620 1.85mm
English
中文版
RFbuy
RWR121E 60-90GHz 1.7 max 740/WR12 //FUGP740 1mm
English
中文版
RFbuy
RWR121 60-90GHz 1.5 max 740/WR12 //FUGP740 1mm
English
中文版
RFbuy
RWR101 75-110GHz 1.6 max 900/WR10 UGC 900/FUGP900 1mm
English
中文版
RFbuy
