BNC 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-6GHz	径向偏差	-	200W at 4GHz；		界面标准	MIL-STD-348B MIL-STD-348B
特性阻抗	50/75 Ω	轴向偏差	-	200W at 4GHz；
驻波比	-	啮合力	≤ 0.25Nm	材料及工艺 \| Material
插损(dB)	-	分离力	≤ 0.25Nm	外导体材料	-	震动	MIL-STD-202, Method 204, Condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	-	外导体表处	-	耐湿	MIL-STD-202, method 106
接触电阻	≤ 内外 10/10 mΩ	最大扭力	-	内导体材料	-	冲击	MIL-STD-202 method 213, test condition I
介质耐压	1500 V	连接保持力	≤ 445	内导体表处	-	温循	MIL-STD-202, Method 107, Condition B
工作电压	500 V	中心固定性	-	绝缘介质	PEI&PTFE	工作温度
接触电流	-	插拔次数	>100	密封垫片	-	-45 to +85°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

BNC是卡扣式射频同轴连接器，标准阻抗 50/75Ω，工作频率范围 DC-6GHz ，更多BNC同轴连接器详情可查看上下表格中的数据。

BNC同轴连接器是卡口式的N型连接器，多用于仪表和计算机互连、低频测试，示波器上经常能看见。

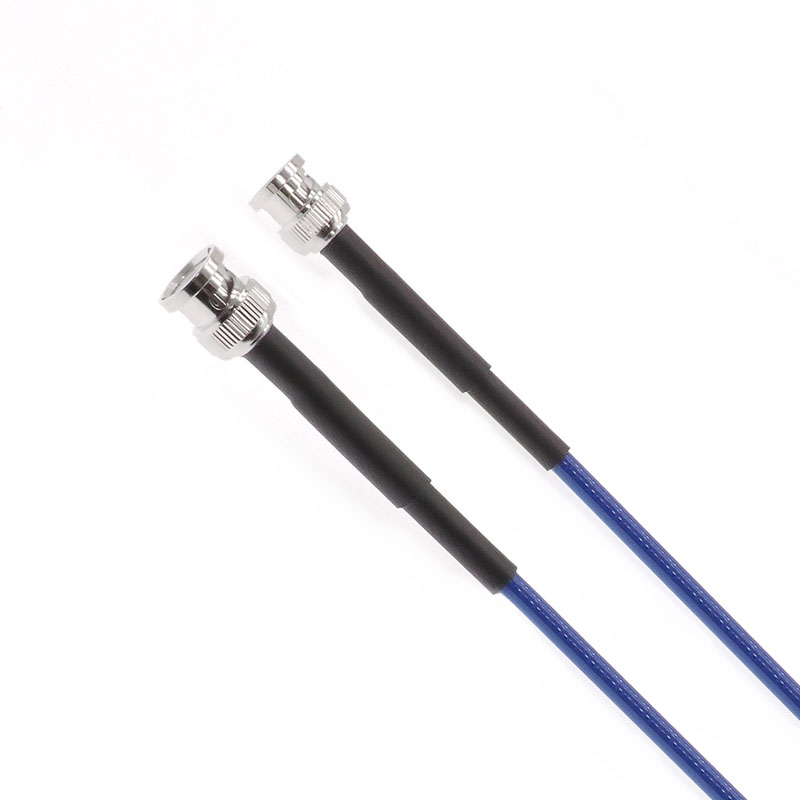

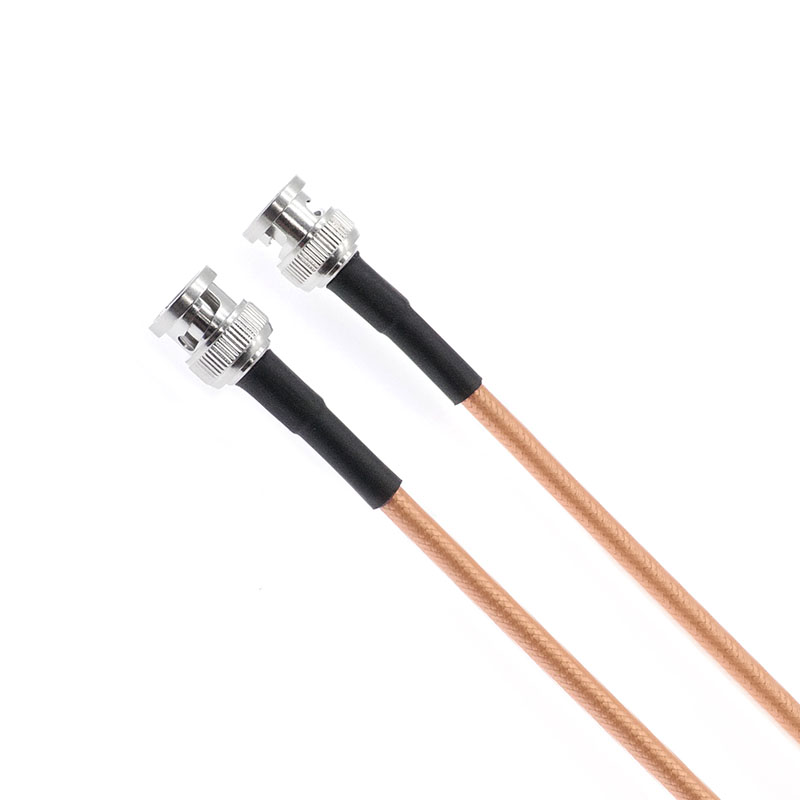

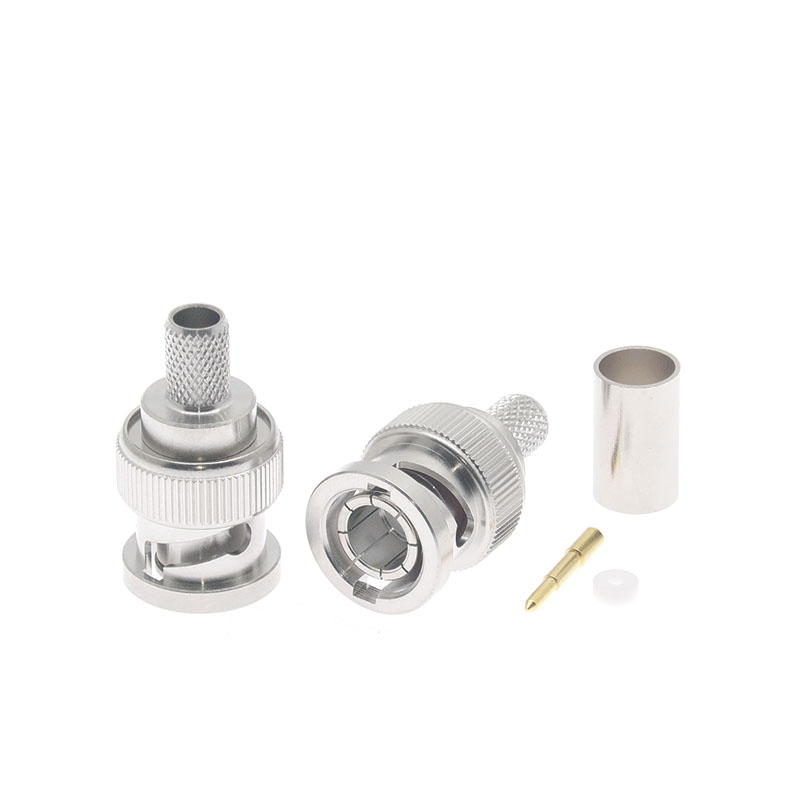

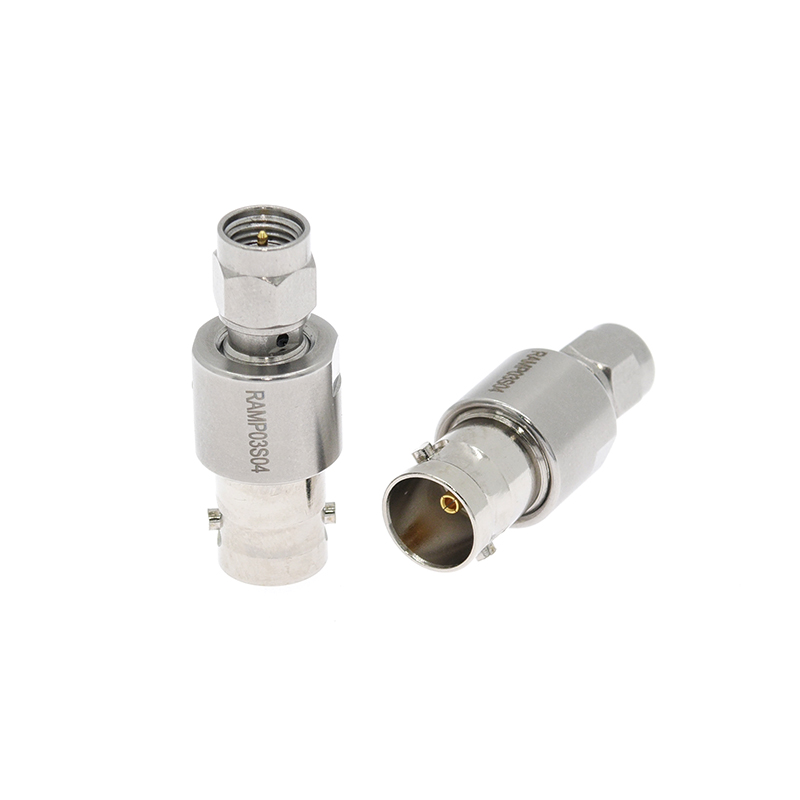

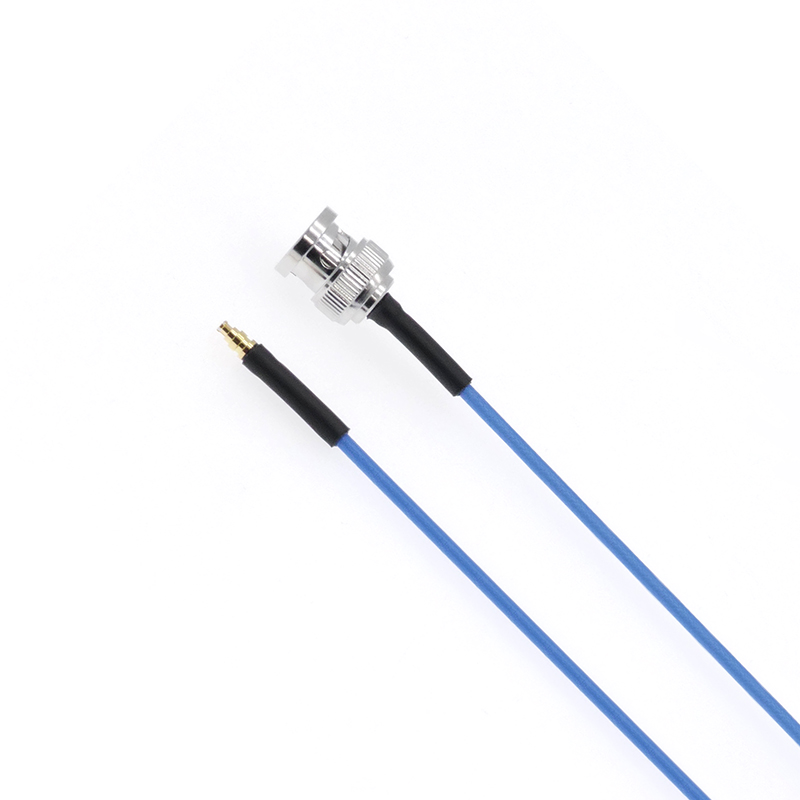

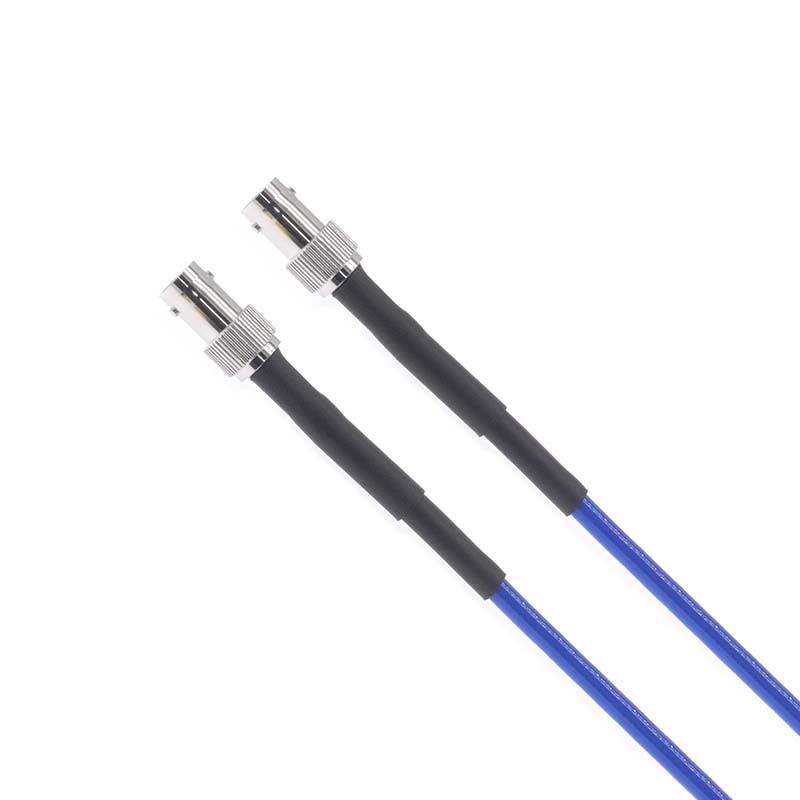

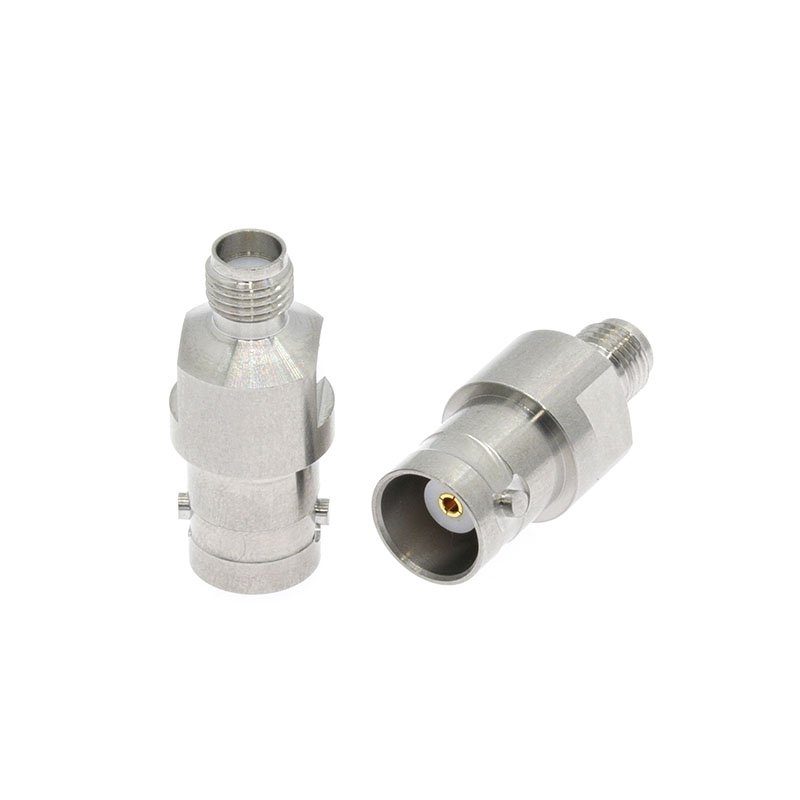

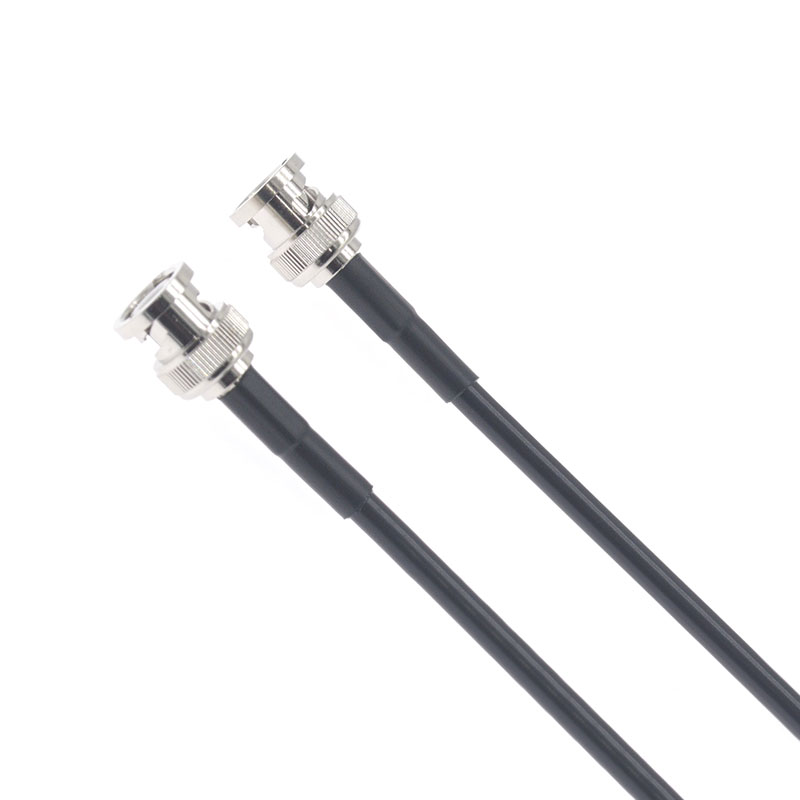

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的BNC同轴链路解决方案，我们拥有数十款BNC同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

BNC 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
-	6.5mm	-		-	-	MIL-STD-348B ；MIL-STD-348B	-

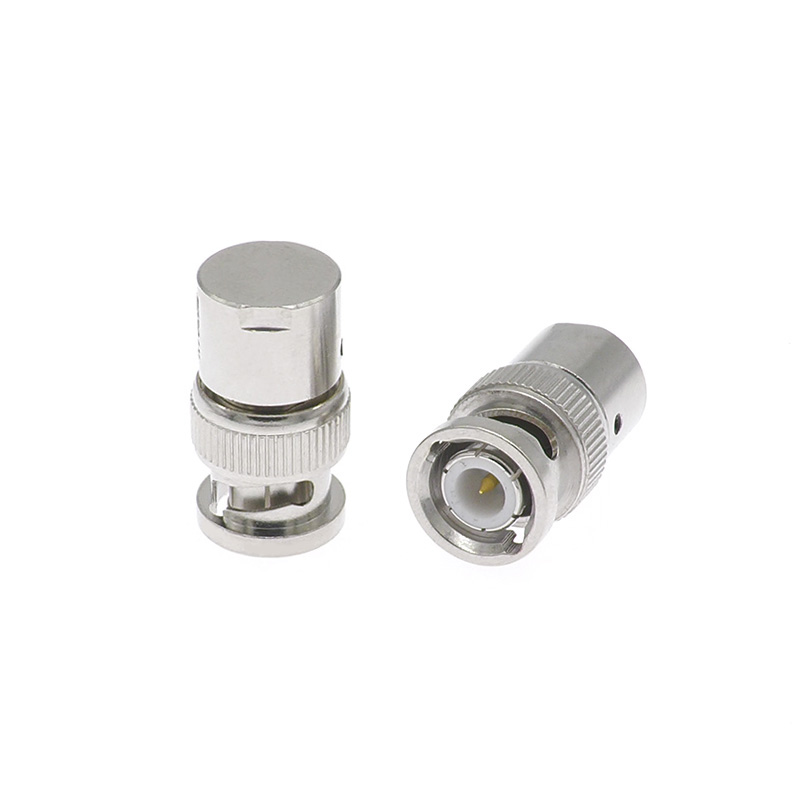

BNC公头实物图				BNC母头实物图
BNC公头测量图				BNC母头测量图
