BMA 同轴连接器标准技术数据介绍
电性能 \| Electrical		机械性能 \| Mechanical		功率容量 \| Avg Power		参考标准
频率范围	DC-22GHz ⇒ 26.5GHz	径向偏差	-	450W at 1GHz		界面标准	GJB 5246-2004 MIL-STD-348B,Fig321
特性阻抗	50 Ω	轴向偏差	-	450W at 1GHz
驻波比	≤ 1.15+0.02 x f (GHz)	啮合力	≤ 13.6N	材料及工艺 \| Material
插损(dB)	≤ 0.08√f (GHz)	分离力	≤ 0.56N	外导体材料	Brass&Stainless Steel	震动	GJB360B-204；MIL-STD-202, Method 204, Condition D
绝缘电阻	≥ 5000 MΩ	连接扭力	-	外导体表处	Gold&Passivated	耐湿	GJB360B-106
接触电阻	≤ 内外 5/2.5 mΩ	最大扭力	-	内导体材料	CuBe&Brass	冲击	GJB360B-213；MIL-STD-202, Method 213, Condition A
介质耐压	1000 V	连接保持力	-	内导体表处	Gold	温循	GJB360B-107；MIL-STD-202, Method 107, Condition B
工作电压	335 V	中心固定性	27 Min	绝缘介质	PTFE	工作温度
接触电流	-	插拔次数	>1000	密封垫片	Silicone rubber	-65 - +165°C

说明：数据依据行业标准、知名友商及RFTOP生产和测试数据整合整理，仅供参考。采用不同材料和工艺的产品性能会有差异，实际以规格书为准。

BMA是盲插推入式射频同轴连接器，标准阻抗 50Ω，工作频率范围 DC-22GHz ，最高可扩频至 26.5GHz，更多BMA同轴连接器详情可查看上下表格中的数据。

BMA同轴连接器从尺寸结构上讲是 SMA 系列的推入式变形，专为高频机架和面板射频应用而设计，应用于通讯基站、有源电子扫描天线阵、机载、船舶、地面雷达等。

RFTOP频优微波公司拥有专业化的同轴产品创新设计和先进制造能力，可提供完整的BMA同轴链路解决方案，我们拥有数十款BMA同轴的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

BMA 同轴连接器尺寸及界面标准
连接器外径	外导体内径	内导体外径	连接螺纹	HEX	防水等级	界面标准	文件下载
约5.35mm	-	-		-	IP56	GJB 5246-2004 ；MIL-STD-348B,Fig321	-

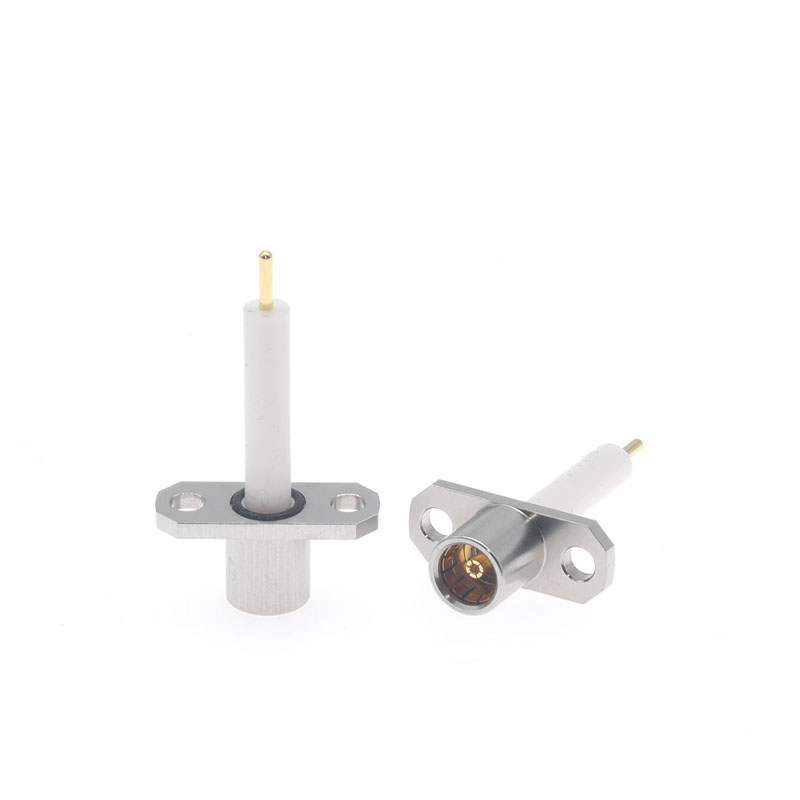

BMA公头实物图				BMA母头实物图
