| WR975(BJ9)矩形波导标准介绍 | |||||||||||
| 波导标准名称 | 内截面尺寸(mm) | 主模频率(GHz) | 截止波长 TE10 λc(mm) |
截止频率 TE10 fc(GHz) |
理论衰减(dB/m) | 承受功率(MW) | |||||
| 国标 | EIA | IEC | 宽度 | 高度 | 波段 | 铝波导 | 铜波导 | 最小 | 最大 | ||
| BJ9 | WR975 | R9 | 247.65 | 123.82 | 0.76-1.15 | 495.6 | 0.605 | 0.003-0.005 | - | 44.2 | 62.6 |
WR975矩形波导（对应中国标准BJ9，IEC标准R9）是用来定向引导电磁波的传输线结构，内截面尺寸
247.65mm x 123.82mm，主模工作频率
0.76-1.15GHz，
更多WR975矩形波导详情可查看上下表格中的数据。
RFTOP及关联公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR975波导链路的完整解决方案，我们拥有数十款WR975波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。
| WR975(BJ9) 波导内/外截面标准尺寸(mm) | ||||||||
| a 内截面宽 | b 内截面高 | R1 内圆角 | A 外截面宽 | B 内截面高 | R2 外圆角 | T 壁厚 | 铝重量(kg/m) | 铜重量(kg/m) |
| 247.65 | 123.82 | 1.2 | 127 | 127 | 3.18 | 6.488 | - | |
 |

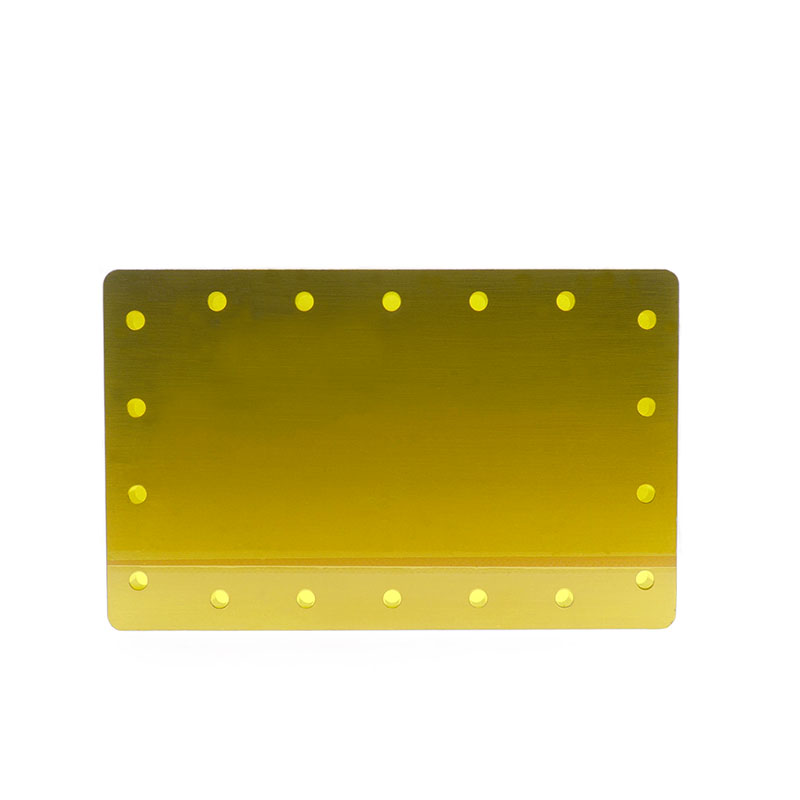

| WR975(BJ9) 波导配套标准法兰 |

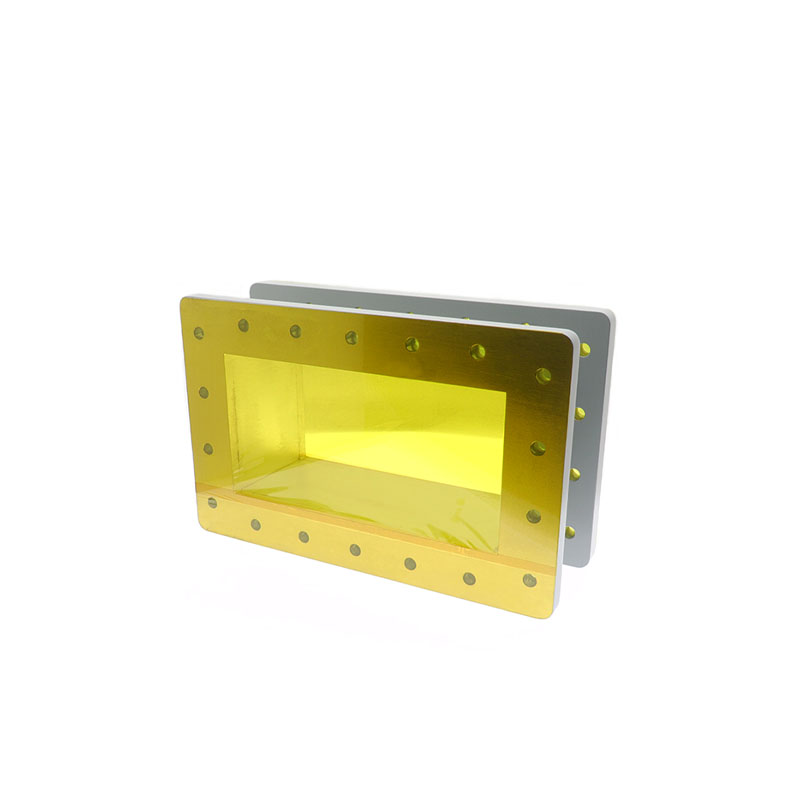

| WR975(BJ9) 常用连接波导 |

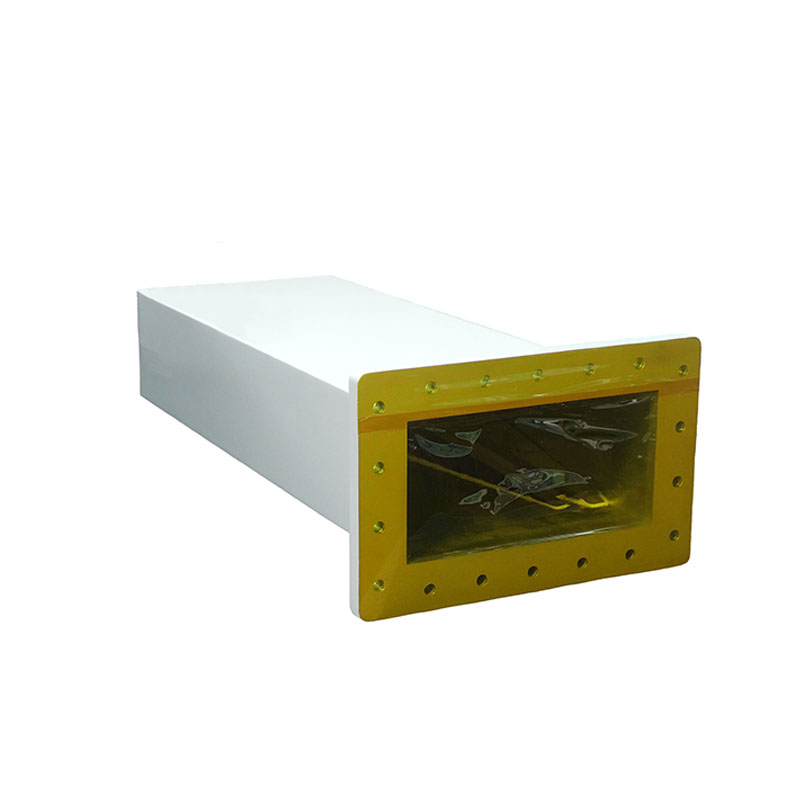

| WR975(BJ9) 波导器件/组件 |
| RFTOP全系列波导器件/组件 |
