| WR770(BJ12)矩形波导标准介绍 | |||||||||||
| 波导标准名称 | 内截面尺寸(mm) | 主模频率(GHz) | 截止波长 TE10 λc(mm) |
截止频率 TE10 fc(GHz) |
理论衰减(dB/m) | 承受功率(MW) | |||||
| 国标 | EIA | IEC | 宽度 | 高度 | 波段 | 铝波导 | 铜波导 | 最小 | 最大 | ||
| BJ12 | WR770 | R12 | 195.58 | 97.79 | 0.96-1.46 | 391.4 | 0.766 | 0.005-0.007 | - | 27.6 | 39.1 |
WR770矩形波导（对应中国标准BJ12，IEC标准R12）是用来定向引导电磁波的传输线结构，内截面尺寸
195.58mm x 97.79mm，主模工作频率
0.96-1.46GHz，
更多WR770矩形波导详情可查看上下表格中的数据。
RFTOP及关联公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR770波导链路的完整解决方案，我们拥有数十款WR770波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。
| WR770(BJ12) 波导内/外截面标准尺寸(mm) | ||||||||
| a 内截面宽 | b 内截面高 | R1 内圆角 | A 外截面宽 | B 内截面高 | R2 外圆角 | T 壁厚 | 铝重量(kg/m) | 铜重量(kg/m) |
| 195.58 | 97.79 | 1.2 | 100.97 | 100.97 | 3.18 | 5.147 | - | |
 |
| WR770(BJ12) 波导配套标准法兰 |
| WR770(BJ12) 常用连接波导 |

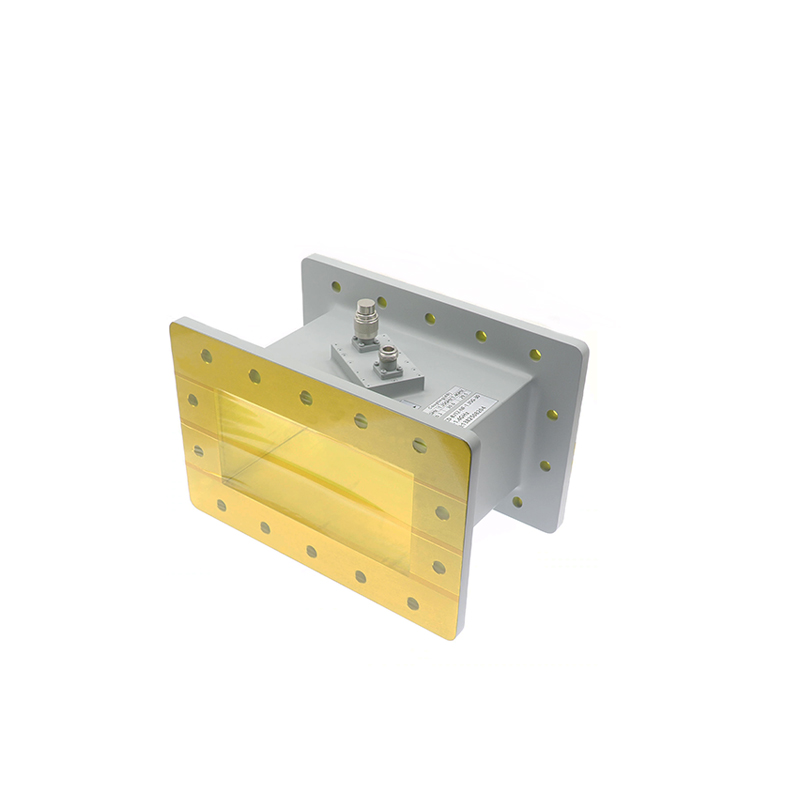

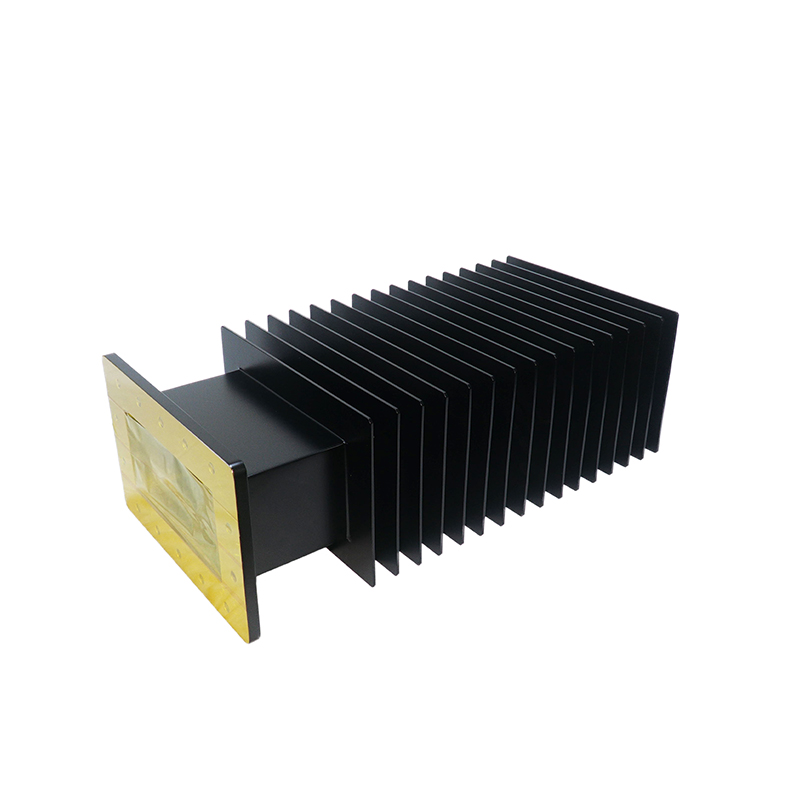

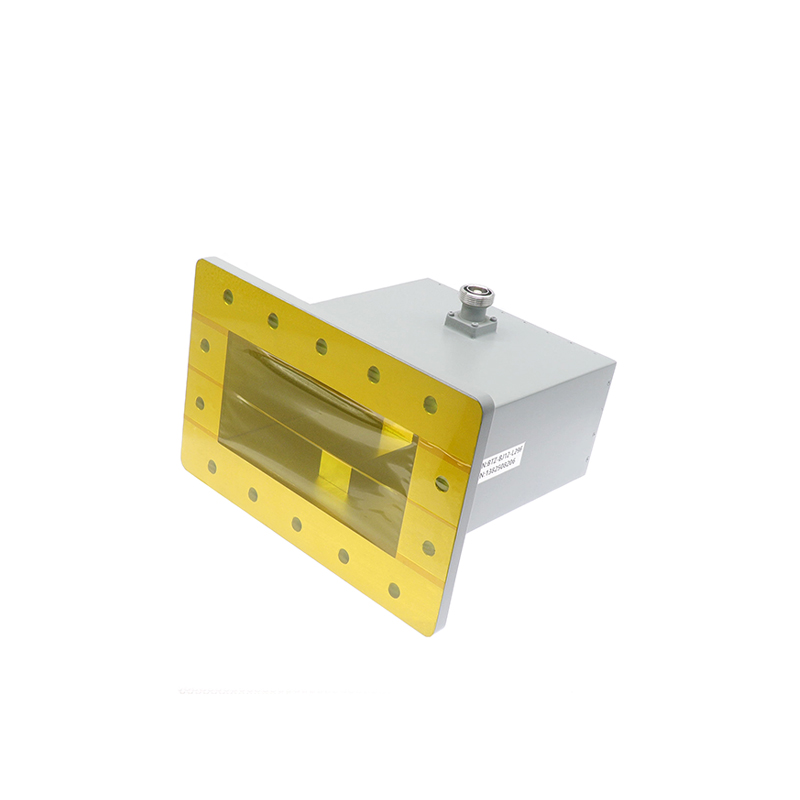

| WR770(BJ12) 波导器件/组件 |
| RFTOP全系列波导器件/组件 |
