| WR42(BJ220)矩形波导标准介绍 |
| 波导标准名称 |
内截面尺寸(mm) |
主模频率(GHz) |
截止波长
TE10 λc(mm) |
截止频率
TE10 fc(GHz) |
理论衰减(dB/m) |
承受功率(MW) |
| 国标 |
EIA |
IEC |
宽度 |
高度 |
K波段 |
铝波导 |
铜波导 |
最小 |
最大 |
| BJ220 |
WR42 |
R220 |
10.688 |
4.318 |
17.6-26.7 |
21.34 |
14.051 |
0.426-0.607 |
0.507-0.723 |
0.066 |
0.094 |
WR42矩形波导（对应中国标准BJ220，IEC标准R220）是用来定向引导电磁波的传输线结构，内截面尺寸
10.688mm x 4.318mm，主模工作频率
17.6-26.7GHz，
属于K波段应用，
更多WR42矩形波导详情可查看上下表格中的数据。

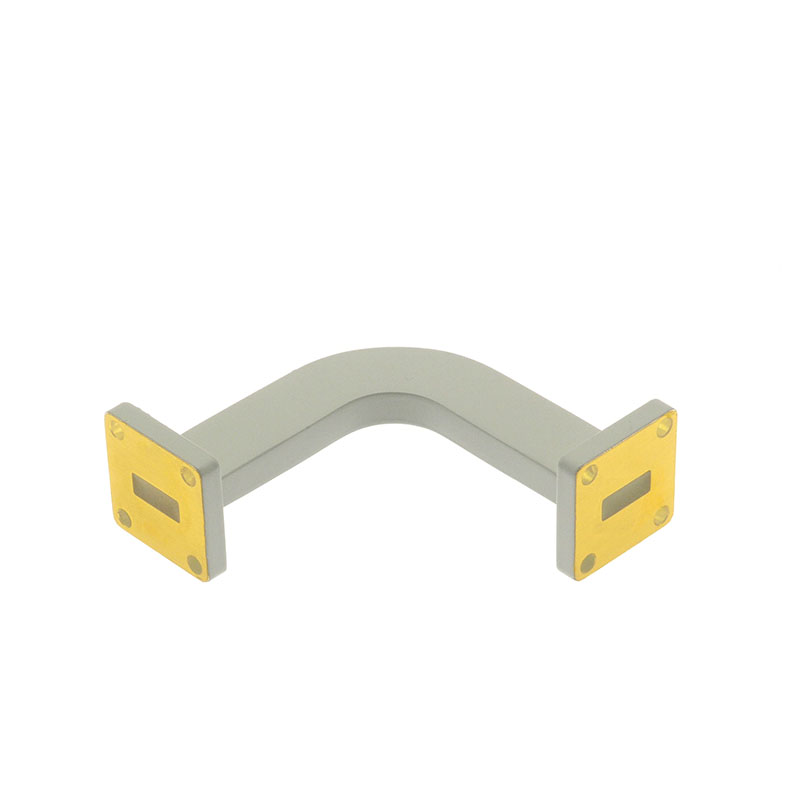

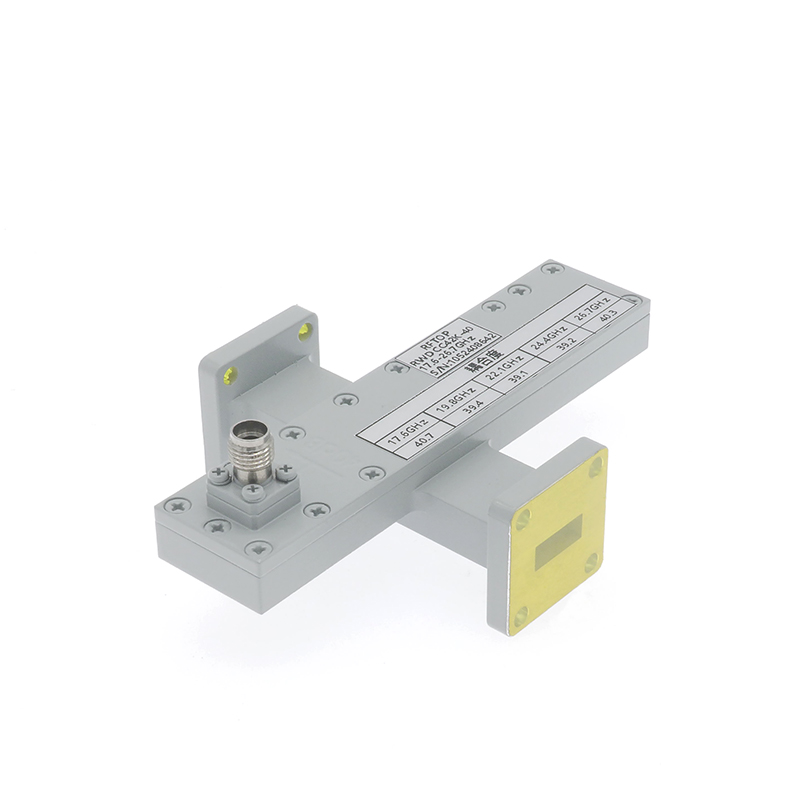

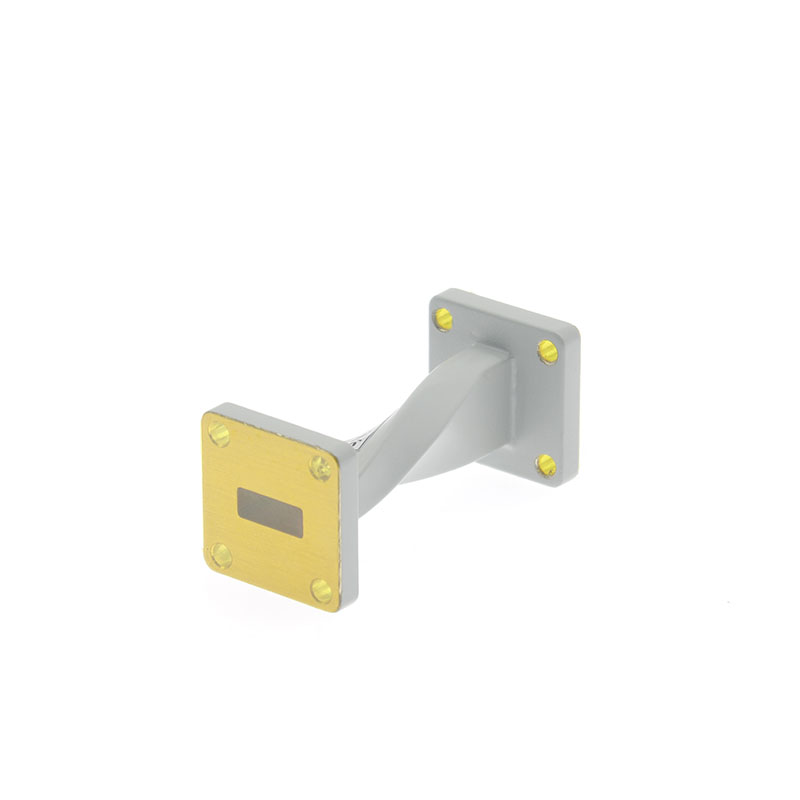

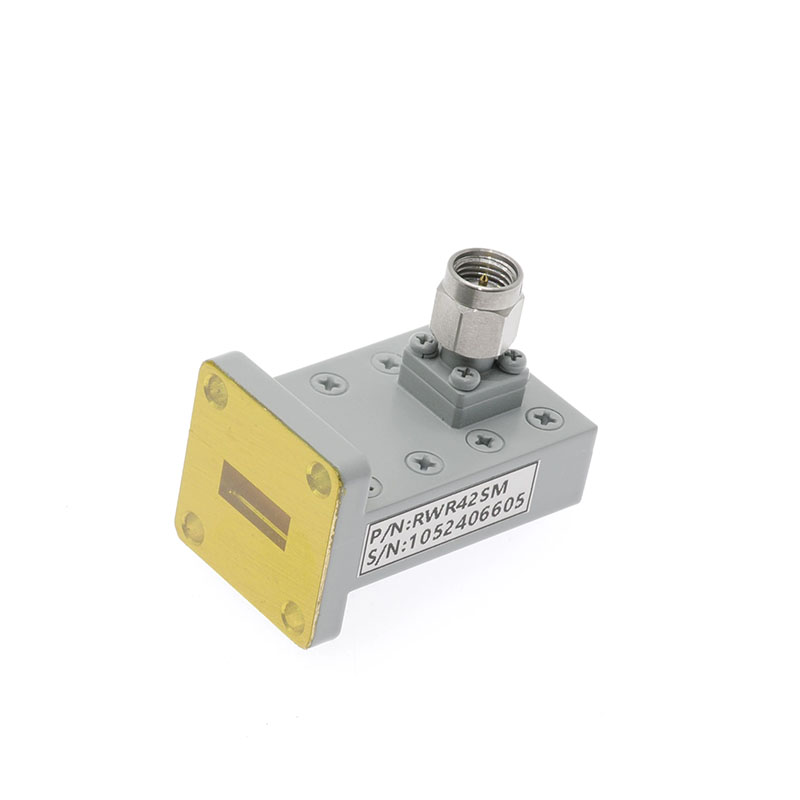

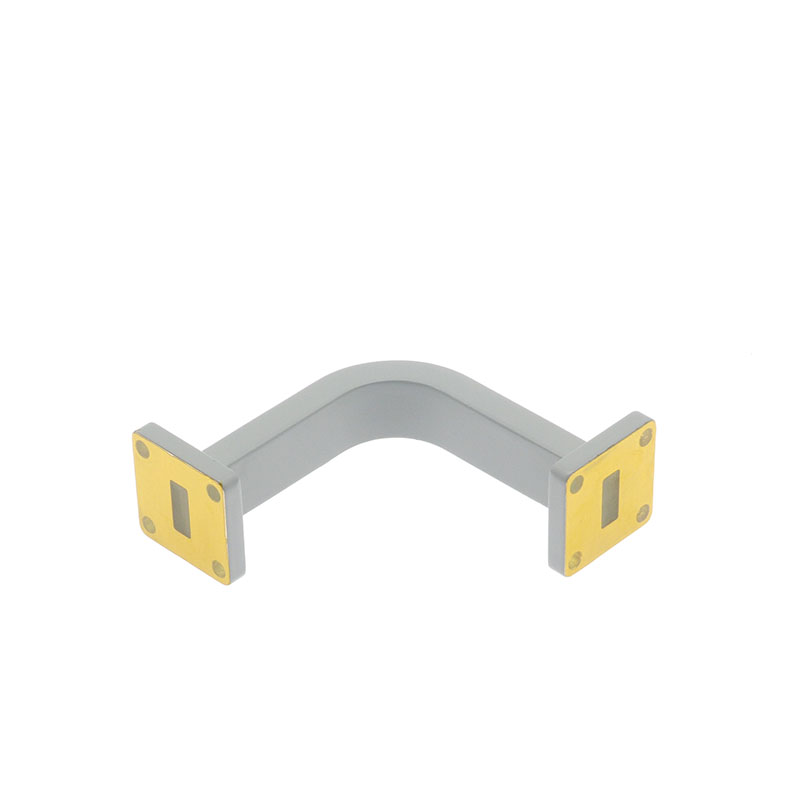

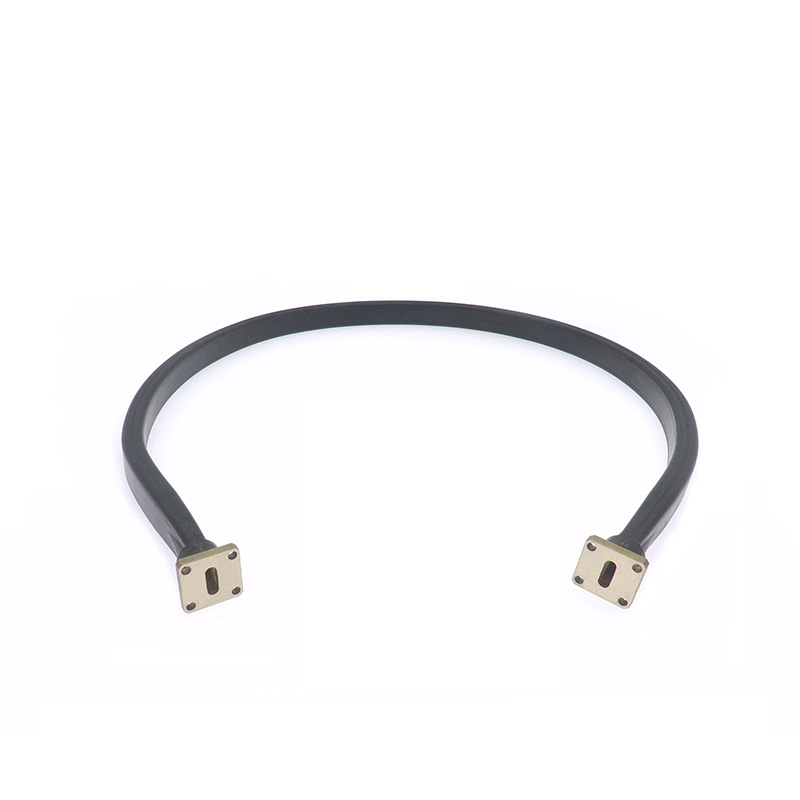

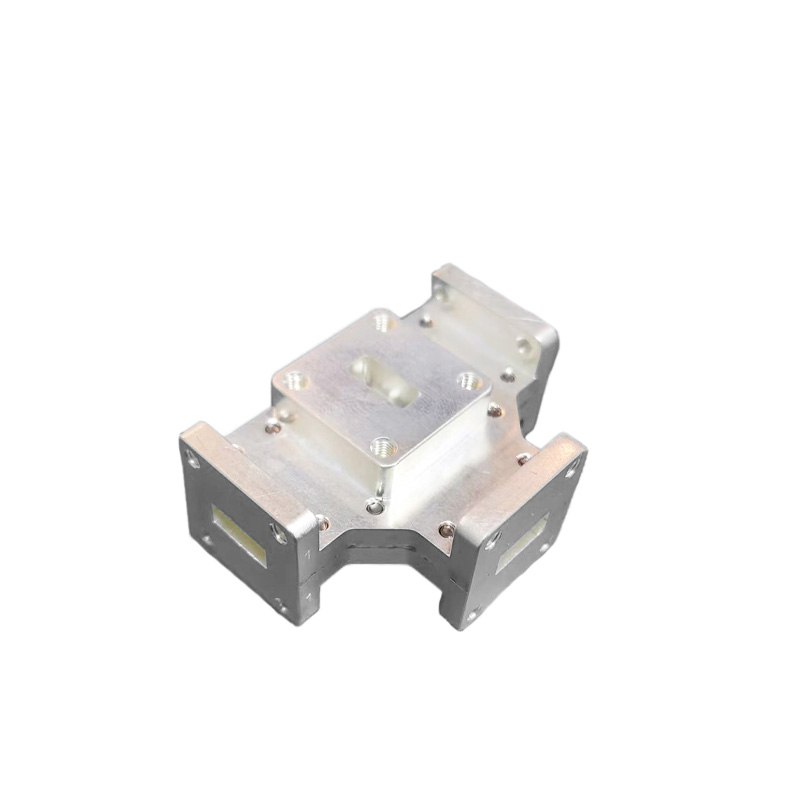

WR42矩形波导主要应用于射频和微波波导通信、系统设计、天线馈电网络以及测试实验室。
RFTOP及关联公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR42波导及K波段链路的完整解决方案，我们拥有数十款WR42波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。
| WR42(BJ220) 波导内/外截面标准尺寸(mm) |
| a 内截面宽 |
b 内截面高 |
R1 内圆角 |
A 外截面宽 |
B 内截面高 |
R2 外圆角 |
T 壁厚 |
铝重量(kg/m) |
铜重量(kg/m) |
| 10.688 |
4.318 |
0.4 |
5.333 |
5.333 |
0.5 |
1.015 |
0.179 |
0.59 |
