| WR510(BJ18)矩形波导标准介绍 | |||||||||||
| 波导标准名称 | 内截面尺寸(mm) | 主模频率(GHz) | 截止波长 TE10 λc(mm) |
截止频率 TE10 fc(GHz) |
理论衰减(dB/m) | 承受功率(MW) | |||||
| 国标 | EIA | IEC | 宽度 | 高度 | 波段 | 铝波导 | 铜波导 | 最小 | 最大 | ||
| BJ18 | WR510 | R18 | 129.54 | 64.77 | 1.45-2.2 | 259.1 | 1.157 | 0.008-0.013 | 0.01-0.015 | 12.09 | 17.1 |
WR510矩形波导（对应中国标准BJ18，IEC标准R18）是用来定向引导电磁波的传输线结构，内截面尺寸
129.54mm x 64.77mm，主模工作频率
1.45-2.2GHz，
更多WR510矩形波导详情可查看上下表格中的数据。
RFTOP及关联公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR510波导链路的完整解决方案，我们拥有数十款WR510波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。
| WR510(BJ18) 波导内/外截面标准尺寸(mm) | ||||||||
| a 内截面宽 | b 内截面高 | R1 内圆角 | A 外截面宽 | B 内截面高 | R2 外圆角 | T 壁厚 | 铝重量(kg/m) | 铜重量(kg/m) |
| 129.54 | 64.77 | 1.2 | 66.8 | 66.8 | 1 | 2.03 | 2.175 | 7.168 |
 |

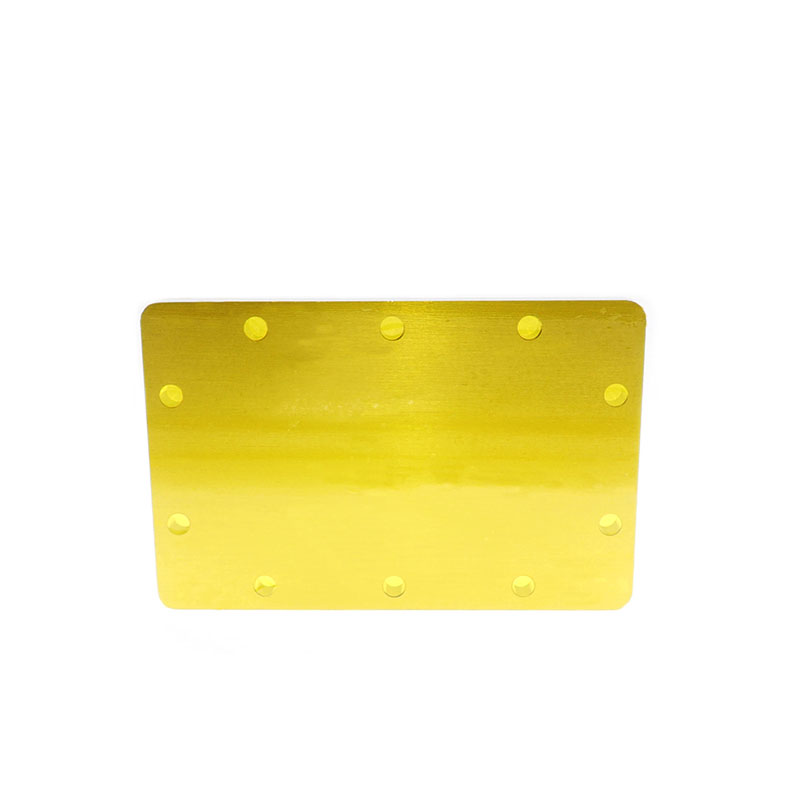

| WR510(BJ18) 波导配套标准法兰 |
| WR510(BJ18) 常用连接波导 |
| WR510(BJ18) 波导器件/组件 |
| RFTOP全系列波导器件/组件 |
