WR159(BJ58)矩形波导标准介绍
波导标准名称			内截面尺寸(mm)		主模频率(GHz)	截止波长 TE10 λc(mm)	截止频率 TE10 fc(GHz)	理论衰减(dB/m)		承受功率(MW)
国标	EIA	IEC	宽度	高度	波段	截止波长 TE10 λc(mm)	截止频率 TE10 fc(GHz)	铝波导	铜波导	最小	最大
BJ58	WR159	R58	40.386	20.193	4.64-7.05	80.77	3.712	0.049-0.072	0.058-0.086	1.17	1.66

WR159矩形波导（对应中国标准BJ58，IEC标准R58）是用来定向引导电磁波的传输线结构，内截面尺寸 40.386mm x 20.193mm，主模工作频率 4.64-7.05GHz，更多WR159矩形波导详情可查看上下表格中的数据。

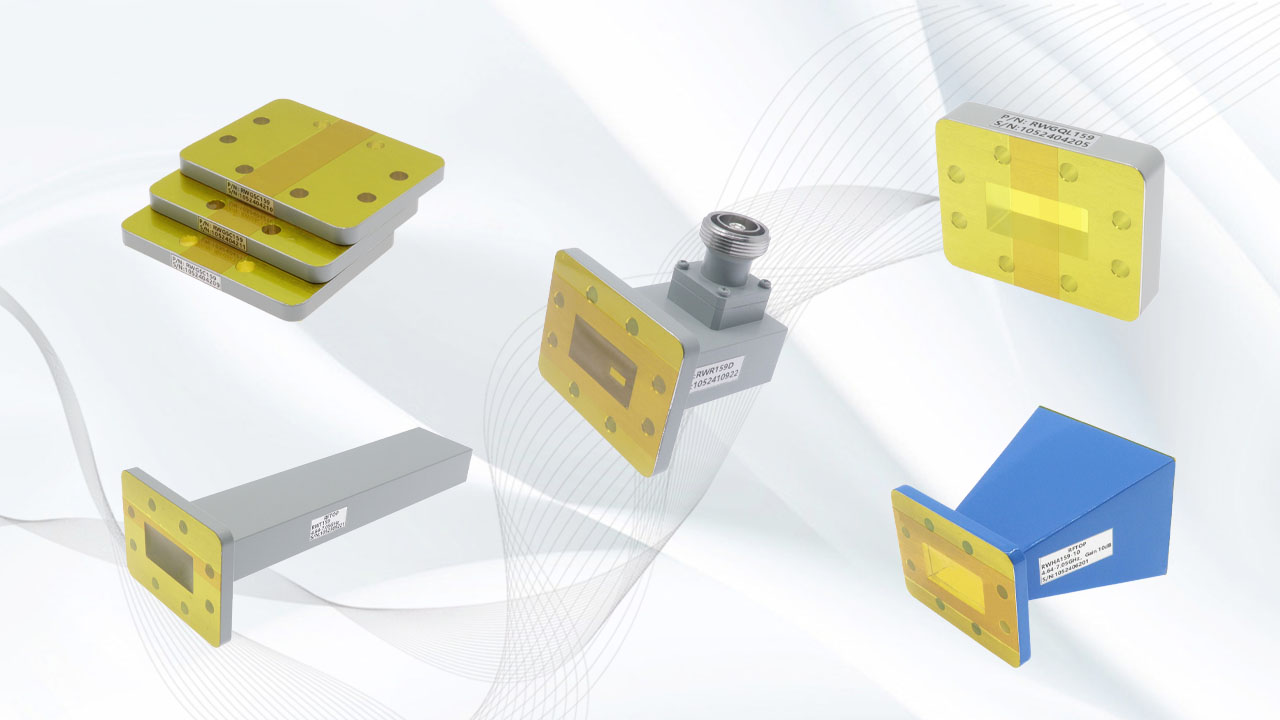

RFTOP频优微波公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR159波导链路解决方案，我们拥有数十款WR159波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。

WR159(BJ58) 波导内/外截面标准尺寸(mm)
a 内截面宽	b 内截面高	R1 内圆角	A 外截面宽	B 内截面高	R2 外圆角	T 壁厚	铝重量(kg/m)	铜重量(kg/m)
40.386	20.193	0.8	42.011	21.818	0.8	1.625	0.56	1.846
