| WR75(BJ120)矩形波导标准介绍 |
| 波导标准名称 |
内截面尺寸(mm) |
主模频率(GHz) |
截止波长
TE10 λc(mm) |
截止频率
TE10 fc(GHz) |
理论衰减(dB/m) |
承受功率(MW) |
| 国标 |
EIA |
IEC |
宽度 |
高度 |
波段 |
铝波导 |
铜波导 |
最小 |
最大 |
| BJ120 |
WR75 |
R120 |
19.05 |
9.525 |
9.84-15 |
38.1 |
7.869 |
0.151-0.222 |
0.18-0.265 |
0.26 |
0.34 |
WR75矩形波导（对应中国标准BJ120，IEC标准R120）是用来定向引导电磁波的传输线结构，内截面尺寸
19.05mm x 9.525mm，主模工作频率
9.84-15GHz，
更多WR75矩形波导详情可查看上下表格中的数据。
WR75矩形波导主要应用于高功率处理能力的系统设计、低损耗和相位精度的天线馈电网络以及测试实验室。

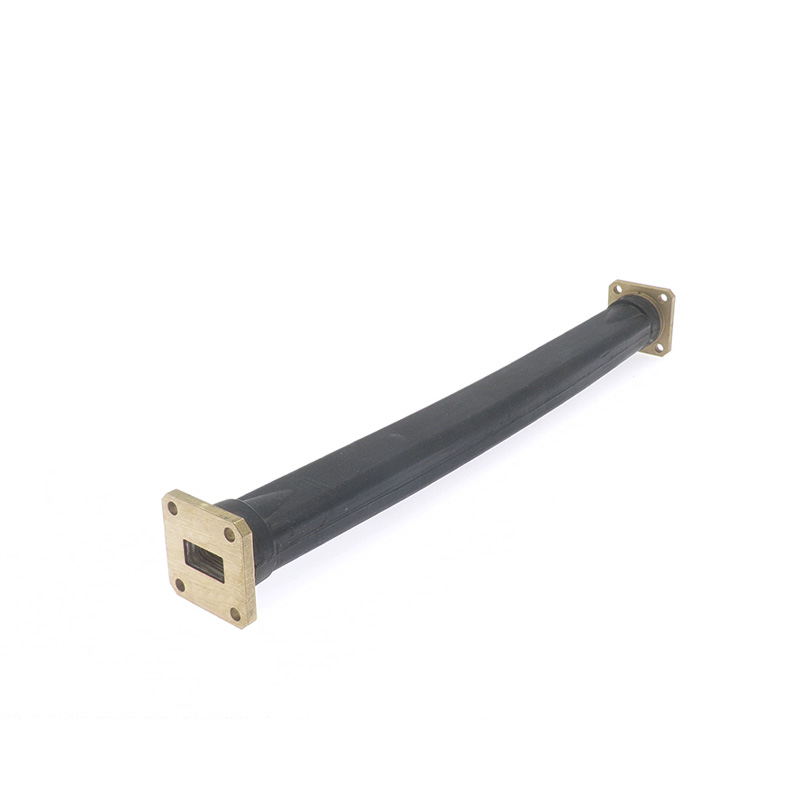

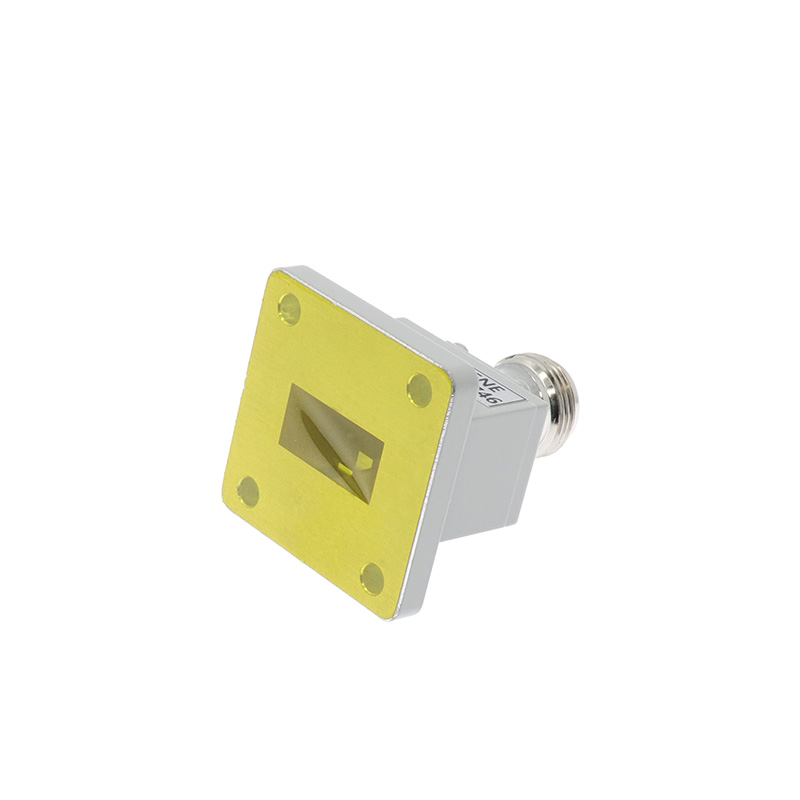

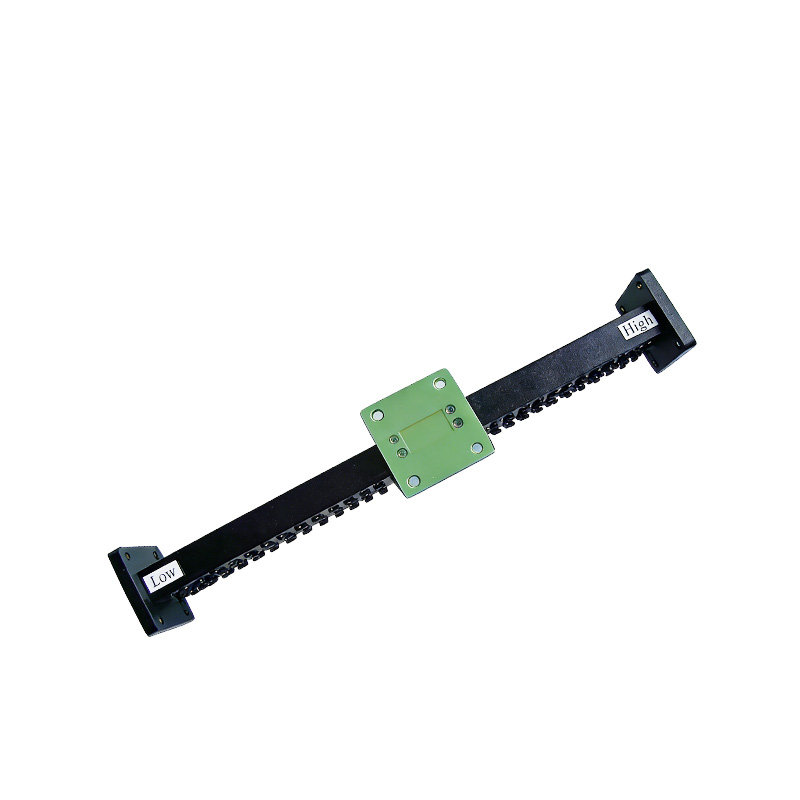

RFTOP及关联公司拥有专业化的波导产品创新设计和先进制造能力，可提供完整的WR75波导链路的完整解决方案，我们拥有数十款WR75波导的标准化器件/组件，同时可根据客户技术要求提供产品定制和加工服务。
| WR75(BJ120) 波导内/外截面标准尺寸(mm) |
| a 内截面宽 |
b 内截面高 |
R1 内圆角 |
A 外截面宽 |
B 内截面高 |
R2 外圆角 |
T 壁厚 |
铝重量(kg/m) |
铜重量(kg/m) |
| 19.05 |
9.525 |
0.8 |
10.795 |
10.795 |
0.65 |
1.27 |
0.213 |
0.702 |
