当前位置：首页>产品选型>负载选型工具>大功率≥500W负载 | 重置检索条件
选型工具 | 同轴负载 | 波导负载 | 射频终端 | 射频堵头 | 匹配负载 | Terminations（DC-220GHz，0.5W-5kW）

负载是微波无源单口器件，主要功能是全部吸收来自传输线的微波能量，改善电路的匹配性能，负载通常接在电路的终端，故又称作终端负载或匹配负载。RFTOP提供超过500个标准型负载，频率覆盖DC-220GHz，平均功率0.5W-5kW，并提供定制服务。包括低功率、中功率、大功率、抗脉冲、低互调、精密型、经济型、波导负载等，广泛应用于无线通信、仪器仪表、雷达、实验室测试等领域。规格书可查询产品实测性能曲线。

资源导航：超优级 | 专业型 | 经济型 | 抗脉冲 | 低互调 | 内置式 | 波导短负载 | 品牌矢网电性能实测数据对比 | RFTOP射频负载产品手册下载

超优级[可定制]
小功率<10W
中功率<100W
大功率≥100W
抗脉冲负载
波导匹配负载
波导负载
同轴查询：  1.0mm  1.35mm  1.85mm  2.4mm  2.92mm(K,SK)  3.5mm  4.3-10  BMA  BNC  L29(DIN 7/16)  N  QMA  QN  QSMA  RP-SMA反极  SMA  SMP(GPO)  SSMA  SSMP(GPPO,SMPM)  TNC  TRB
波导查询：WR10(BJ900)   WR12(BJ740)   WR15(BJ620)   WR19(BJ500)   WR22(BJ400)   WR28(BJ320)   WR34(BJ260)   WR42(BJ220)   WR51(BJ180)   WR62(BJ140)   WR75(BJ120)   WR90(BJ100)   WR112(BJ84)   WR137(BJ70)   WR159(BJ58)   WR187(BJ48)   WR229(BJ40)   WR284(BJ32)   WR340(BJ26)   WR430(BJ22)   WR510(BJ18)   WR650(BJ14)   WR770(BJ12)   WR975(BJ9)   WR1150(BJ8)   WR1500(BJ6)   WR1800(BJ5)   WR2100(BJ4)   WR2300(BJ3)   WRD1800   WRD1100   WRD650   WRD500   WRD750   WRD580   WRD475   WRD350   WRD250   WRD200   WRD84
功率查询： 0.5W   1W   1.5W   2W   4W   5W   6W   7W   8W   10W   12W   13W   15W   18W   20W   22W   25W   30W   35W   40W   45W   50W   100W   150W   200W   250W   300W   400W   500W   600W   1000W   1200W   1500W   2000W   2500W   3000W
快速选型：   重置条件
产品图 产品类型 型号 接口类型 频率范围 最大驻波 平均功率 规格书 购买/交期
同轴负载

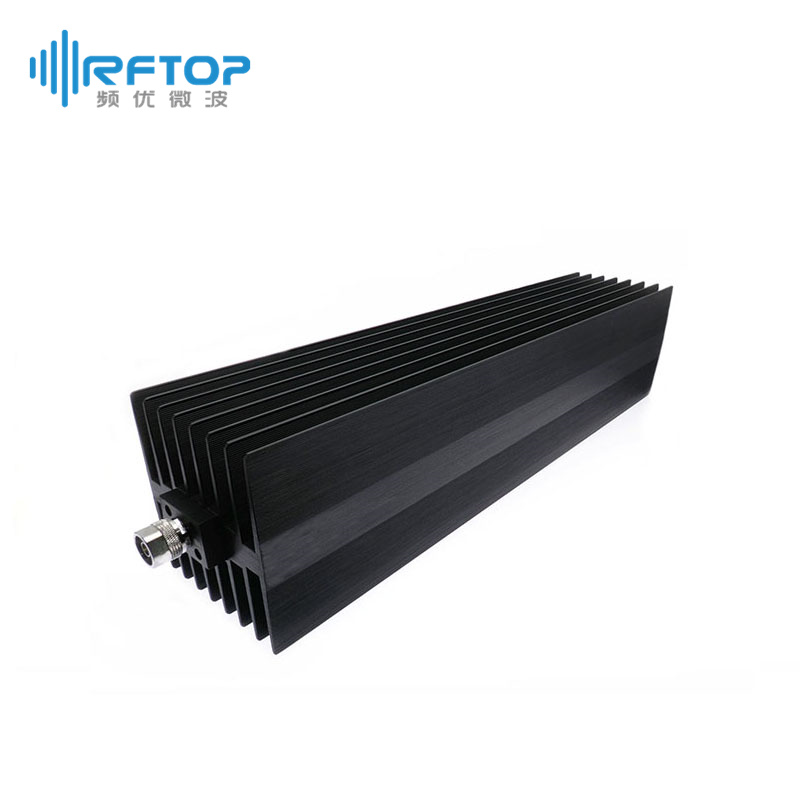

专业型		 RT18500NMA N公 DC-18GHz 1.45 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT18500NFA N母 DC-18GHz 1.45 500W @25℃ English
中文版		 RFbuy
货期7-10天
波导负载
专业型		 RWDT500500 WRD500
FPWRD500矩形法兰		 5-18GHz 1.25 500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型		 RT12500NMA N公 DC-12.4GHz 1.35 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT12500NFA N母 DC-12.4GHz 1.35 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT8500NMA N公 DC-8.5GHz 1.25 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT8500NFA N母 DC-8.5GHz 1.25 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT6500NMA N公 DC-6GHz 1.25 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT6500NFA N母 DC-6GHz 1.25 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT4500NMA N公 DC-4GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型
抗脉冲		 RT4500NMAH N公 DC-4GHz 1.25 500W @25℃ English
中文版
实测曲线		 RFbuy
货期7-10天
同轴负载
专业型		 RT4500NFA N母 DC-4GHz 1.20 500W @25℃ English
中文版
实测曲线		 RFbuy
货期7-10天
同轴负载
抗脉冲		 RT3500NFAH N母 DC-3GHz 1.35 500W @25℃ English
中文版
实测曲线		 RFbuy
货期5-8天
波导负载
专业型		 RWT430500 WR430(BJ22)
FDP22矩形平法兰		 1.72-2.61GHz 1.20 500W @25℃ English
中文版
实测曲线		 RFbuy
货期21-24天
波导负载

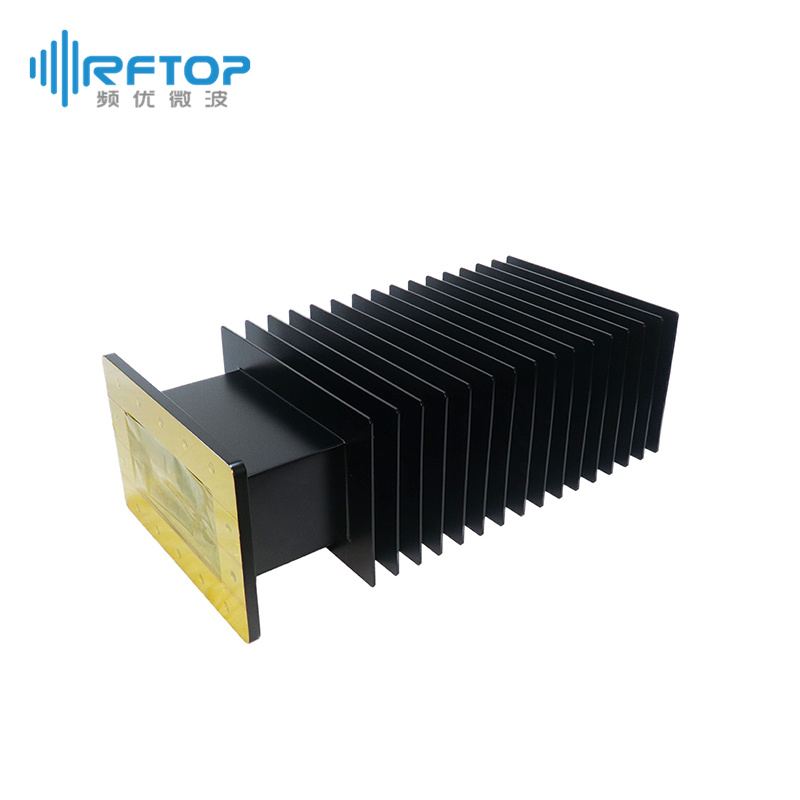

专业型		 RWT770500 WR770(BJ12)
FDP12矩形平法兰		 0.96-1.46GHz 1.20 500W @25℃ English
中文版
实测曲线		 RFbuy
货期21-24天
同轴负载
经济型		 RT11000NFAE N母 DC-1GHz 1.20 1000W @25℃ English
中文版
实测曲线		 RFbuy
货期14-17天
波导负载
专业型		 RWT1150500 WR1150(BJ8)
FDP8矩形平法兰		 0.64-0.98GHz 1.20 500W @25℃ English
中文版
实测曲线		 RFbuy
货期21-24天
波导负载
专业型		 RWT191000 WR19(BJ500)
FUGP500圆形法兰		 40-60GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWDT1800500 WRD1800
FPWRD1800矩形法兰		 18-40GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT281000 WR28(BJ320)
FBP320方形平法兰		 26.3-40GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT421000 WR42(BJ220)
FBP220方形平法兰		 17.6-26.7GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型
抗脉冲		 RT18500NMAX N公 DC-18GHz 1.60 500W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT18600NM N公 DC-18GHz 1.45 600W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT623000 WR62(BJ140)
FBP140方形平法兰		 11.9-18GHz 1.20 3000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT75500 WR75(BJ120)
FBP120方形平法兰		 9.84-15GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT751200 WR75(BJ120)
FBP120方形平法兰		 9.84-15GHz 1.20 1200W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型
带密封圈		 RWT751500G WR75(BJ120)
FDM120矩形密封法兰		 9.84-15GHz 1.20 1500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT752500 WR75(BJ120)
FBP120方形平法兰		 9.84-15GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT90500 WR90(BJ100)
FBP100方形平法兰		 8.2-12.5GHz 1.15 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT902500 WR90(BJ100)
FBP100方形平法兰		 8.2-12.5GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型		 RT12600NM N公 DC-12.4GHz 1.35 600W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT112600 WR112(BJ84)
FBP84方形平法兰		 6.57-9.99GHz 1.20 600W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT1122500 WR112(BJ84)
FBP84方形平法兰		 6.57-9.99GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT901000 WR90(BJ100)
FBP100方形平法兰		 8.7-9.3GHz 1.15 1000W @25℃ English
中文版		 RFbuy
现货产品
波导负载
专业型		 RWT1371500 WR137(BJ70)
FDP70矩形平法兰		 5.38-8.17GHz 1.20 1500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT1372500 WR137(BJ70)
FDP70矩形平法兰		 5.38-8.17GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型		 RT8600NM N公 DC-8GHz 1.25 600W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWDT2503000 WRD250
FPWRD250矩形法兰		 2.5-8GHz 1.20 3000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型
带密封圈		 RWT1591500G WR159(BJ58)
FDM58矩形密封法兰		 4.64-7.05GHz 1.20 1500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT1592500 WR159(BJ58)
FDP58矩形平法兰		 4.64-7.05GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型		 RT6600NM N公 DC-6GHz 1.25 600W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型
带风扇		 RTX1000NMAW N公 DC-6GHz 标准 1.40
DC-6GHz级 1.40
DC-4GHz级 1.25
DC-3GHz级 1.20
DC-2GHz级 1.15
DC-1GHz级 1.10
 1000W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型
带风扇		 RTX1000NFAW N母 DC-6GHz 标准 1.40
DC-6GHz级 1.40
DC-4GHz级 1.25
DC-3GHz级 1.20
DC-2GHz级 1.15
DC-1GHz级 1.10
 1000W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型
抗脉冲		 RTX1500DMAW L29(DIN 7/16)公 DC-6GHz 标准 1.40
DC-6GHz级 1.40
DC-4GHz级 1.35
DC-3GHz级 1.30
DC-2GHz级 1.25
DC-1GHz级 1.20
 1500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型
抗脉冲		 RTX2000DMAW L29(DIN 7/16)公 DC-6GHz 标准 1.40
DC-6GHz级 1.40
DC-4GHz级 1.35
DC-3GHz级 1.30
DC-2GHz级 1.25
DC-1GHz级 1.20
 2000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT187500 WR187(BJ48)
FDP48矩形平法兰		 3.94-5.99GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT1871000 WR187(BJ48)
FDP48矩形平法兰		 3.94-5.99GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT1872500 WR187(BJ48)
FDP48矩形平法兰		 3.94-5.99GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT2292500 WR229(BJ40)
FDP40矩形平法兰		 3.22-4.9GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
专业型		 RT4600NM N公 DC-4GHz 1.20 600W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT2842500 WR284(BJ32)
FDP32矩形平法兰		 2.6-3.95GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT284500 WR284(BJ32)
FDP32矩形平法兰		 2.6-3.95GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT340500 WR340(BJ26)
FDP26矩形平法兰		 2.17-3.3GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT3401000 WR340(BJ26)
FDP26矩形平法兰		 2.17-3.3GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期21-24天
同轴负载
经济型		 RT3500DMAE L29(DIN 7/16)公 DC-3GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
经济型		 RT3500DFAE L29(DIN 7/16)母 DC-3GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
经济型		 RT3500NMAE N公 DC-3GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
经济型		 RT3500NFAE N母 DC-3GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
专业型		 RT31000DM L29(DIN 7/16)公 DC-3GHz 1.35 1000W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT31000NMA N公 DC-3GHz 1.35 1000W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
专业型		 RT31000NFA N母 DC-3GHz 1.35 1000W @25℃ English
中文版		 RFbuy
货期7-10天
同轴负载
经济型		 RT11000DFAE L29(DIN 7/16)母 DC-1GHz 1.20 1000W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
经济型		 RT12000DFAE L29(DIN 7/16)母 DC-1GHz 1.20 2000W @25℃ English
中文版		 RFbuy
货期14-17天
同轴负载
经济型		 RT12000NFAE N母 DC-1GHz 1.20 2000W @25℃ English
中文版		 RFbuy
货期14-17天
