500W系列负载 | 负载选型工具 | RFTOP（频优微波）

负载是微波无源单口器件，主要功能是全部吸收来自传输线的微波能量，改善电路的匹配性能，负载通常接在电路的终端，故又称作终端负载或匹配负载。RFTOP提供超过500个标准型负载，频率覆盖DC-220GHz，平均功率0.5W-5kW，并提供定制服务。包括低功率、中功率、大功率、抗脉冲、低互调、精密型、经济型、波导负载等，广泛应用于无线通信、仪器仪表、雷达、实验室测试等领域。规格书可查询产品实测性能曲线。

资源导航：普军级 | 专业型 | 经济型 | 抗脉冲 | 低互调 | 内置式 | 波导短负载 | 品牌矢网电性能实测数据对比 | RFTOP射频负载产品手册下载

波导查询：WR10(BJ900) WR12(BJ740) WR15(BJ620) WR19(BJ500) WR22(BJ400) WR28(BJ320) WR34(BJ260) WR42(BJ220) WR51(BJ180) WR62(BJ140) WR75(BJ120) WR90(BJ100) WR112(BJ84) WR137(BJ70) WR159(BJ58) WR187(BJ48) WR229(BJ40) WR284(BJ32) WR340(BJ26) WR430(BJ22) WR510(BJ18) WR650(BJ14) WR770(BJ12) WR975(BJ9) WR1150(BJ8) WR1500(BJ6) WR1800(BJ5) WR2100(BJ4) WR2300(BJ3) WRD1800 WRD1100 WRD650 WRD500 WRD750 WRD580 WRD475 WRD350 WRD250 WRD200 WRD84

功率查询： 0.5W 1W 1.5W 2W 4W 5W 6W 7W 8W 10W 12W 13W 15W 18W 20W 22W 25W 30W 35W 40W 45W 50W 100W 150W 200W 250W 300W 400W 500W 600W 1000W 1200W 1500W 2000W 2500W 3000W

快速选型： 重置条件

产品图	产品类型	型号	接口类型	频率范围	最大驻波	平均功率	规格书	购买/交期
	同轴负载专业型	RT18500NFA	N母	DC-18GHz	1.45	500W @25℃	English 中文版	RFbuy 货期7-10天
	波导负载专业型	RWDT500500	WRD500 FPWRD500矩形法兰	5-18GHz	1.25	500W @25℃	English 中文版	RFbuy 货期21-24天
	同轴负载专业型	RT12500NMA	N公	DC-12.4GHz	1.35	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT12500NFA	N母	DC-12.4GHz	1.35	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT8500NMA	N公	DC-8.5GHz	1.25	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT8500NFA	N母	DC-8.5GHz	1.25	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT6500NMA	N公	DC-6GHz	1.25	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT6500NFA	N母	DC-6GHz	1.25	500W @25℃	English 中文版	RFbuy 货期7-10天
	同轴负载专业型	RT4500NMA	N公	DC-4GHz	1.20	500W @25℃	English 中文版	RFbuy 货期7-10天

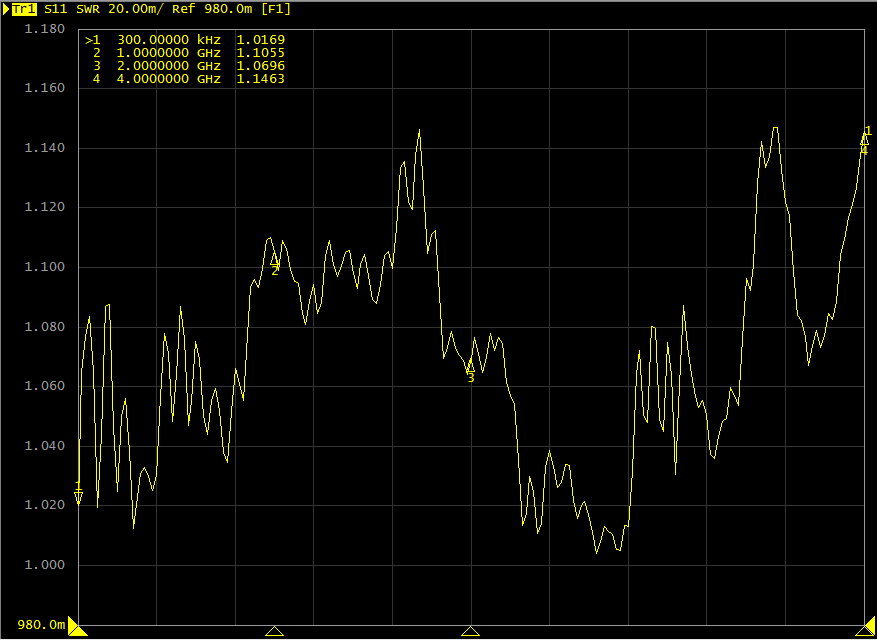

	同轴负载专业型抗脉冲	RT4500NMAH	N公	DC-4GHz	1.25	500W @25℃	English 中文版	RFbuy 货期7-10天

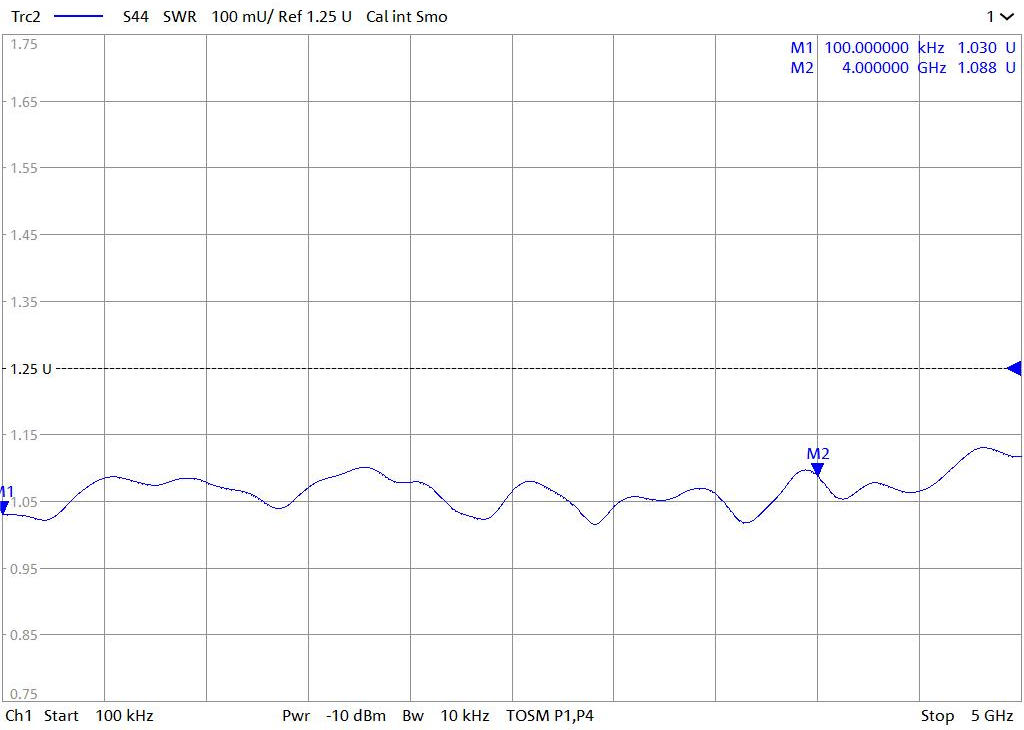

	同轴负载专业型	RT4500NFA	N母	DC-4GHz	1.20	500W @25℃	English 中文版	RFbuy 货期7-10天

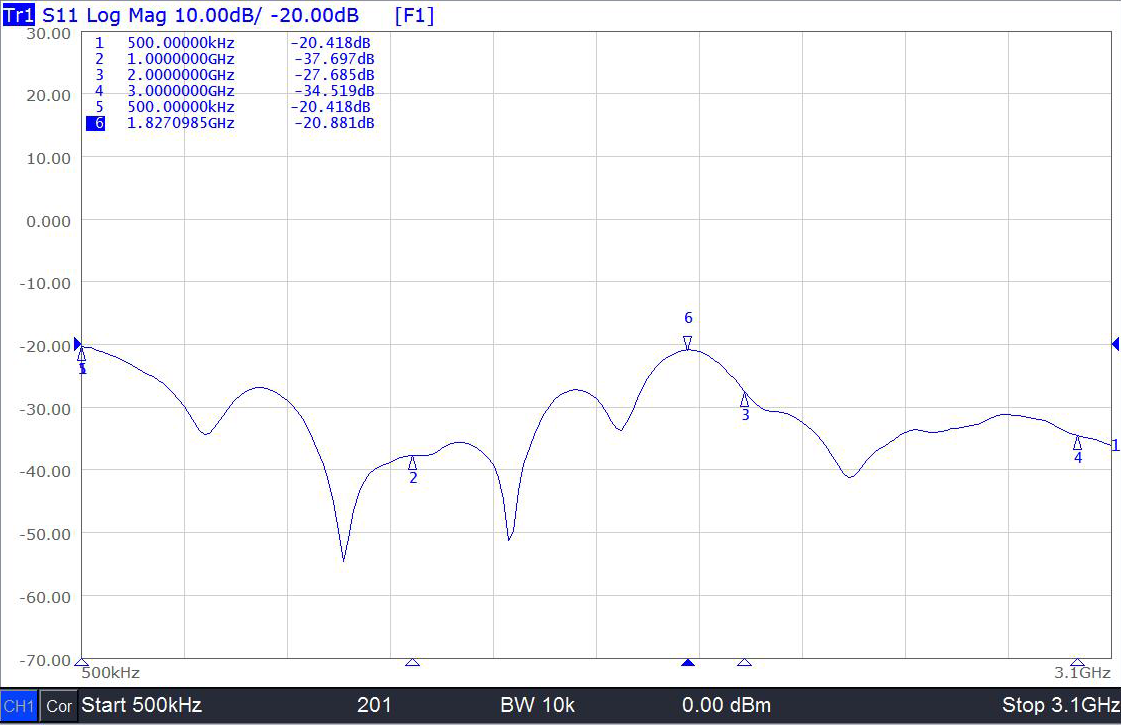

	同轴负载抗脉冲	RT3500NFAH	N母	DC-3GHz	1.35	500W @25℃	English 中文版	RFbuy 货期5-8天
	波导负载专业型	RWDT1800500	WRD1800 FPWRD1800矩形法兰	18-40GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
	波导负载专业型	RWT75500	WR75(BJ120) FBP120方形平法兰	9.84-15GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
	波导负载专业型	RWT90500	WR90(BJ100) FBP100方形平法兰	8.2-12.5GHz	1.15	500W @25℃	English 中文版	RFbuy 货期21-24天
	波导负载专业型	RWT187500	WR187(BJ48) FDP48矩形平法兰	3.94-5.99GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
	波导负载专业型	RWT284500	WR284(BJ32) FDP32矩形平法兰	2.6-3.95GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
	波导负载专业型	RWT340500	WR340(BJ26) FDP26矩形平法兰	2.17-3.3GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
	同轴负载经济型	RT3500DMAE	L29(DIN 7/16)公	DC-3GHz	1.20	500W @25℃	English 中文版	RFbuy 货期14-17天
	同轴负载经济型	RT3500DFAE	L29(DIN 7/16)母	DC-3GHz	1.20	500W @25℃	English 中文版	RFbuy 货期14-17天
	同轴负载经济型	RT3500NMAE	N公	DC-3GHz	1.20	500W @25℃	English 中文版	RFbuy 货期14-17天
	同轴负载经济型	RT3500NFAE	N母	DC-3GHz	1.20	500W @25℃	English 中文版	RFbuy 货期14-17天

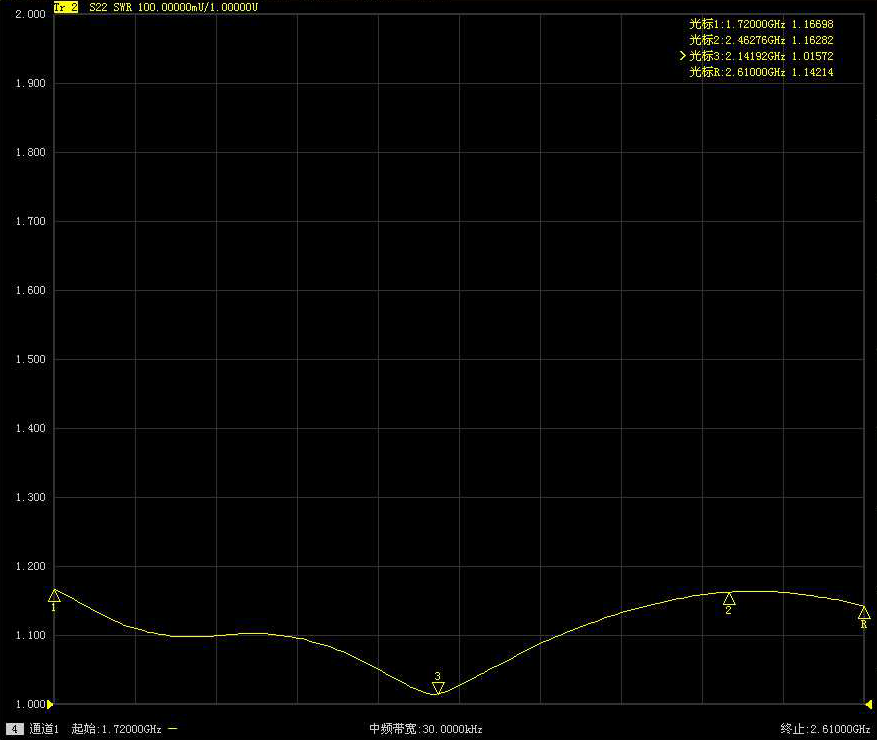

	波导负载专业型	RWT430500	WR430(BJ22) FDP22矩形平法兰	1.72-2.61GHz	1.20	500W @25℃	English 中文版	RFbuy 货期21-24天
