负载是微波无源单口器件，主要功能是全部吸收来自传输线的微波能量，改善电路的匹配性能，负载通常接在电路的终端，故又称作终端负载或匹配负载。RFTOP提供超过500个标准型负载，频率覆盖DC-220GHz，平均功率0.5W-5kW，并提供定制服务。包括低功率、中功率、大功率、抗脉冲、低互调、精密型、经济型、波导负载等，广泛应用于无线通信、仪器仪表、雷达、实验室测试等领域。规格书可查询产品实测性能曲线。

资源导航：普军级 | 专业型 | 经济型 | 抗脉冲 | 低互调 | 内置式 | 波导短负载 | 品牌矢网电性能实测数据对比 | RFTOP射频负载产品手册下载

毫米波系列
小功率<10W
中功率<100W
大功率≥100W
抗脉冲负载
波导匹配负载
波导负载
同轴查询：  1.0mm  1.85mm  2.4mm  2.92mm  3.5mm  4.3-10  BMA  BNC  L29(DIN 7/16)  N  QMA  QN  QSMA  RP-SMA反极  SMA  SMP(GPO)  SSMA  SSMP(GPPO,SMPM)  TNC
波导查询：WR10(BJ900)   WR112(BJ84)   WR1150(BJ8)   WR12(BJ740)   WR137(BJ70)   WR15(BJ620)   WR159(BJ58)   WR187(BJ48)   WR19(BJ500)   WR22(BJ400)   WR229(BJ40)   WR28(BJ320)   WR284(BJ32)   WR34(BJ260)   WR340(BJ26)   WR42(BJ220)   WR430(BJ22)   WR5(BJ1800)   WR51(BJ180)   WR510(BJ18)   WR62(BJ140)   WR650(BJ14)   WR75(BJ120)   WR90(BJ100)   WR975(BJ9)   WRD180   WRD250   WRD650
功率查询： 0.5W   1W   1.5W   2W   4W   5W   6W   7W   8W   10W   12W   13W   15W   18W   20W   22W   25W   30W   35W   40W   45W   50W   100W   150W   200W   250W   300W   400W   500W   600W   1000W   1200W   1500W   2000W   2500W   3000W
快速选型：   重置条件
产品图 产品类型 型号 接口类型 频率范围 最大驻波 平均功率 规格书 购买/交期
波导匹配负载
精密型		 RWT75 WR75(BJ120)

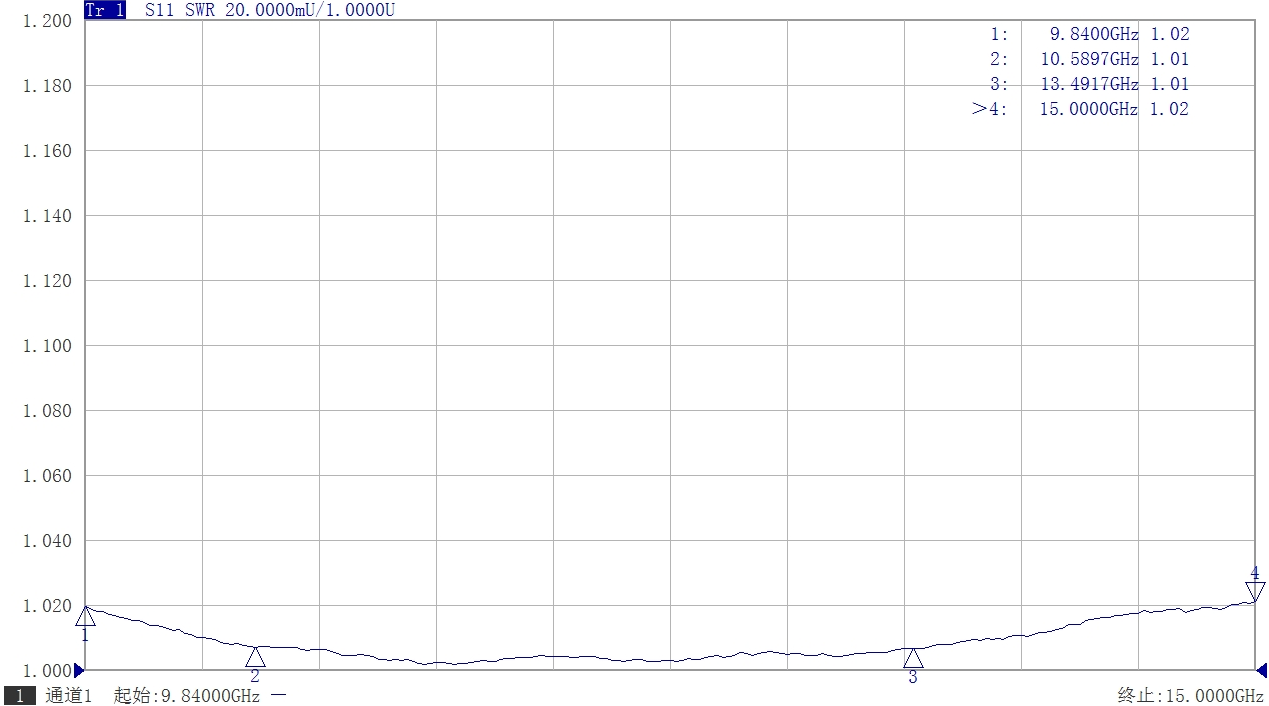

FBP120(UBR)正方形法兰		 9.84-15GHz 1.03 2W @25℃ English
中文版		 RFbuy
现货产品
波导短负载
专业型		 RWT7520 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 20W @25℃ English
中文版		 RFbuy
现货产品
波导负载
专业型		 RWT75100 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 100W @25℃ English
中文版		 RFbuy
现货产品
波导负载
专业型		 RWT75150 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 150W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT75200 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 200W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT75250 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 250W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT75500 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT751200 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 1200W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型
带密封圈		 RWT751500G WR75(BJ120)
FDM120(PDR)矩形法兰		 9.84-15GHz 1.20 1500W @25℃ English
中文版		 RFbuy
货期21-24天
波导负载
专业型		 RWT752500 WR75(BJ120)
FBP120(UBR)正方形法兰		 9.84-15GHz 1.20 2500W @25℃ English
中文版		 RFbuy
货期21-24天
