| WR28(BJ320)矩形波导标准介绍 | |||||||||||
| 波导标准名称 | 内截面尺寸(mm) | 主模频率(GHz) | 截止波长 TE10 λc(mm) |
截止频率 TE10 fc(GHz) |
理论衰减(dB/m) | 承受功率(MW) | |||||
| 国标 | EIA | IEC | 宽度 | 高度 | Ka波段 | 铝波导 | 铜波导 | 最小 | 最大 | ||
| BJ320 | WR28 | R320 | 7.12 | 3.556 | 26.3-40 | 14.22 | 21.053 | 0.66-0.974 | 0.787-1.162 | 0.036 | 0.051 |
| 波导法兰盘是一种用于微波通信的法兰接口标准，该标准定义了波导法兰盘的形状、尺寸和材质，以确保设备之间的可靠连接和信号传输。 |
| 波导法兰标准种类繁多，当两个波导类型相同的法兰，边框尺寸（四边）和安装孔径/螺纹尺寸规格完全一致，仅法兰外框倒角存在倒直角和倒圆角的差异，RFTOP将其定义为同一种法兰（仅叫法不同）。 |

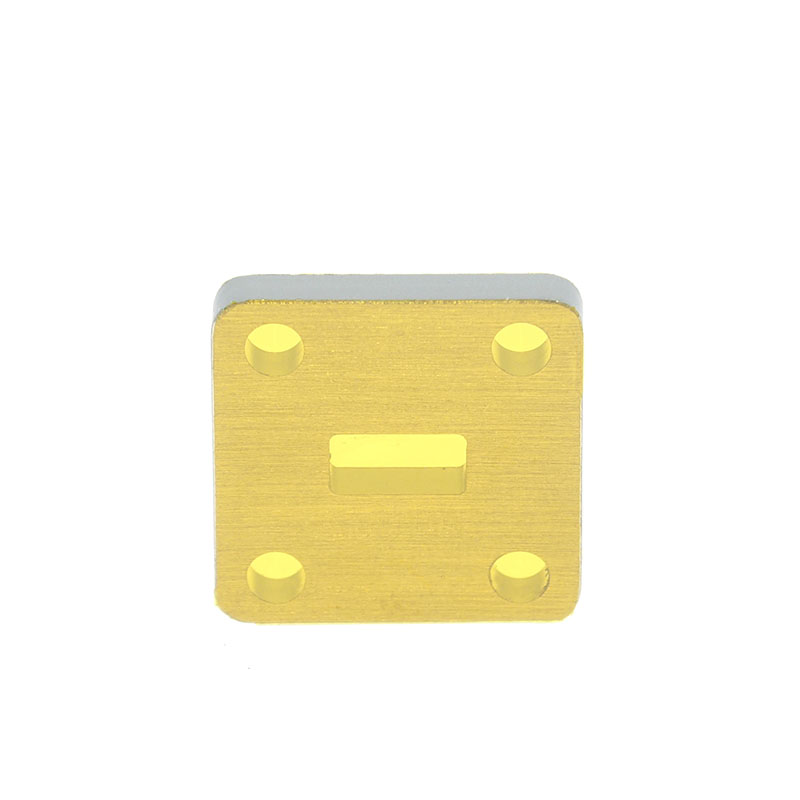

| WR28(BJ320) 波导配套标准法兰 | |||||||||||||||
查看更多 FBP 方形平法兰 |
 |
||||||||||||||
查看更多 FBM 方形密封法兰 |
 |
||||||||||||||
查看更多 FBE 方形扼流法兰 |
 |
||||||||||||||

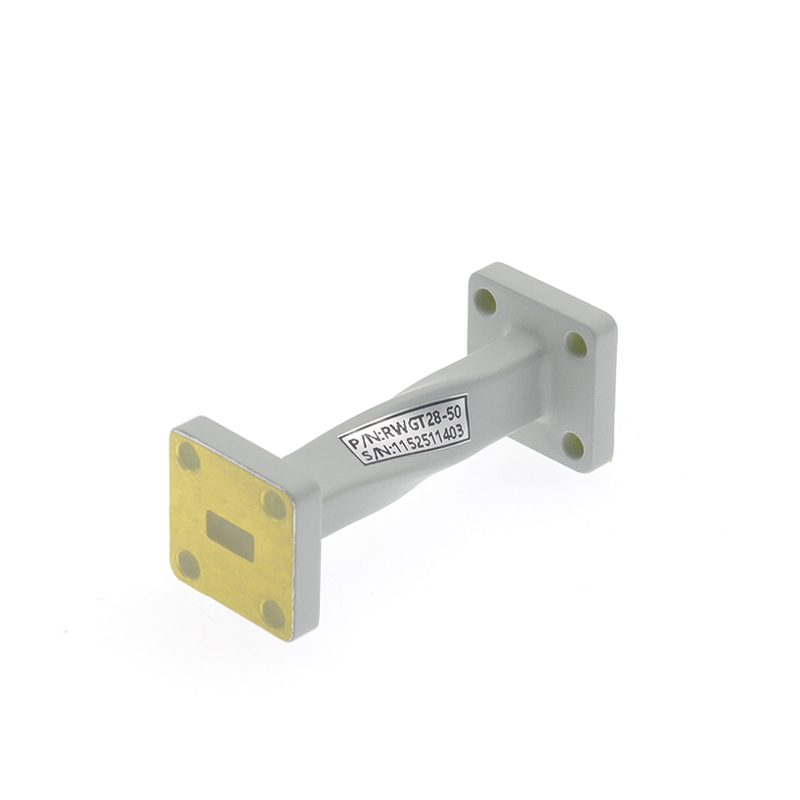

| WR28(BJ320) 常用连接波导 |

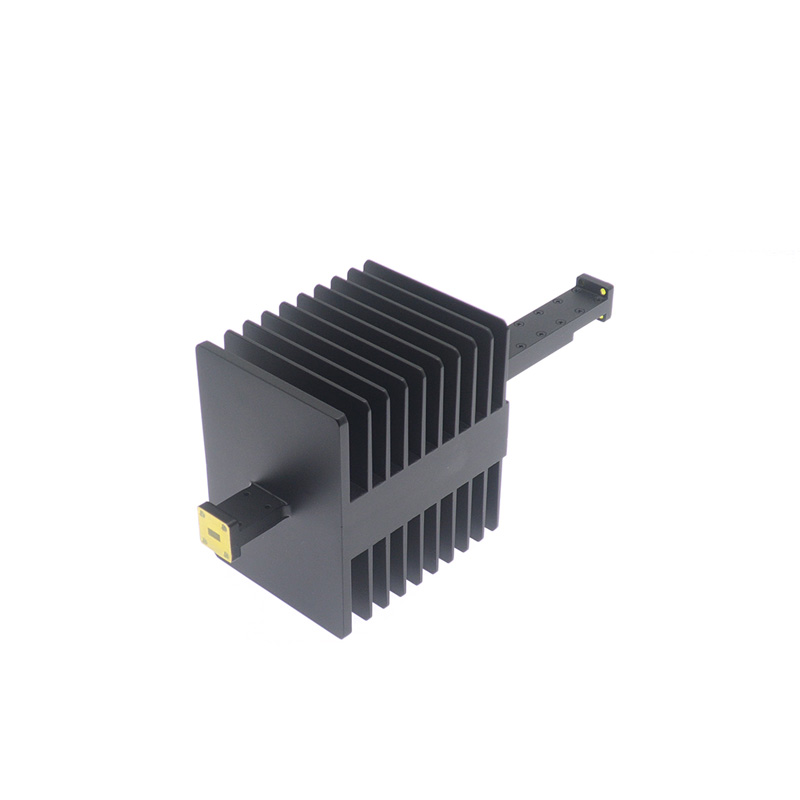

| WR28(BJ320) 波导器件/组件 |
| RFTOP全系列波导器件/组件 |
