| WR10(BJ900)矩形波导标准介绍 | |||||||||||
| 波导标准名称 | 内截面尺寸(mm) | 主模频率(GHz) | 截止波长 TE10 λc(mm) |
截止频率 TE10 fc(GHz) |
理论衰减(dB/m) | 承受功率(MW) | |||||
| 国标 | EIA | IEC | 宽度 | 高度 | W波段 | 铝波导 | 铜波导 | 最小 | 最大 | ||
| BJ900 | WR10 | R900 | 2.54 | 1.27 | 73.8-112 | 5.08 | 59.016 | - | 3.688-5.444 | 0.0046 | 0.0066 |
| 波导法兰盘是一种用于微波通信的法兰接口标准，该标准定义了波导法兰盘的形状、尺寸和材质，以确保设备之间的可靠连接和信号传输。 |
| 波导法兰标准种类繁多，当两个波导类型相同的法兰，边框尺寸（四边）和安装孔径/螺纹尺寸规格完全一致，仅法兰外框倒角存在倒直角和倒圆角的差异，RFTOP将其定义为同一种法兰（仅叫法不同）。 |
| WR10(BJ900) 波导配套标准法兰 | |||||||||||||||||
查看更多 FUGP 圆形法兰 |
 |
||||||||||||||||
| WR10(BJ900) 常用连接波导 |

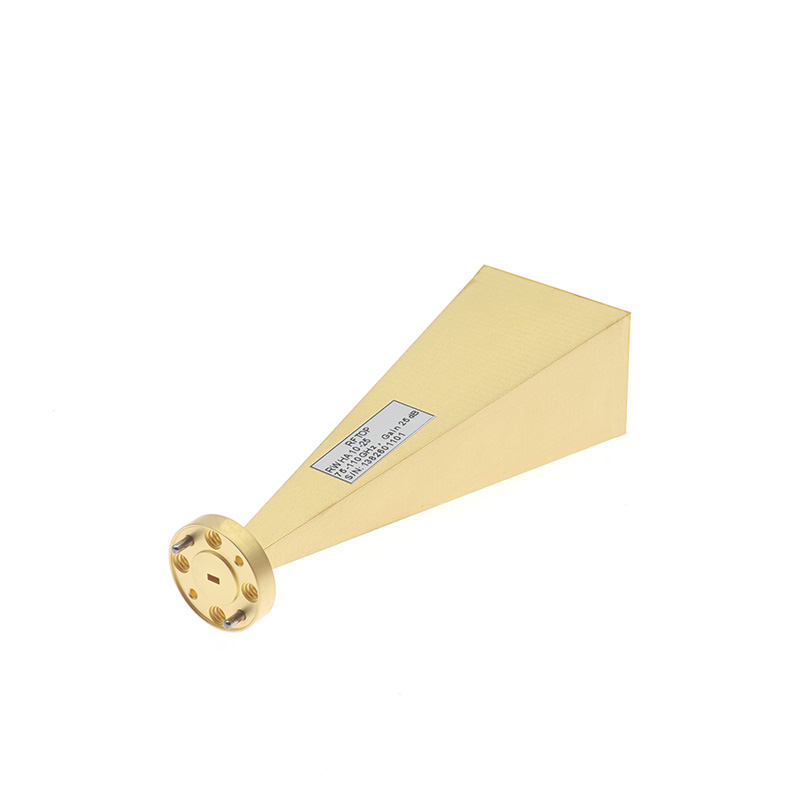

| WR10(BJ900) 波导器件/组件 |
