WR19(BJ500)毫米波直波导, 39.2-59.6GHz, FUGP500圆形法兰, 铜镀金
- 产品型号：RWG19-L
- 产品类型：直波导
- 频率范围：39.2-59.6GHz
- 工作温度：-40℃～+70℃
- 波导端口1：WR19(BJ500), FUGP500圆形法兰
- 波导端口2：WR19(BJ500), FUGP500圆形法兰
- 波导主体：Copper, gold plated
- 内腔/内导体：Copper, gold plated
- 材料特性：铜镀金
- 预估交期：10-13天
| 产品规格选型表，可定制 | ||||
| RFTOP P/N | L(mm) | 损耗(dB) | ||
| RWG19-30 | 30 | 0.15 | ||
| RWG19-50 | 50 | 0.21 | ||
| RWG19-500 | 500 | 1.10 | ||
| RWG19-1M | 1000 | 2.00 | ||
产品定制服务
1、定制服务包括：长度和结构及法兰类型等。2、标注的损耗为理论预估损耗，仅供参考，具体以产品加工后测试为准。

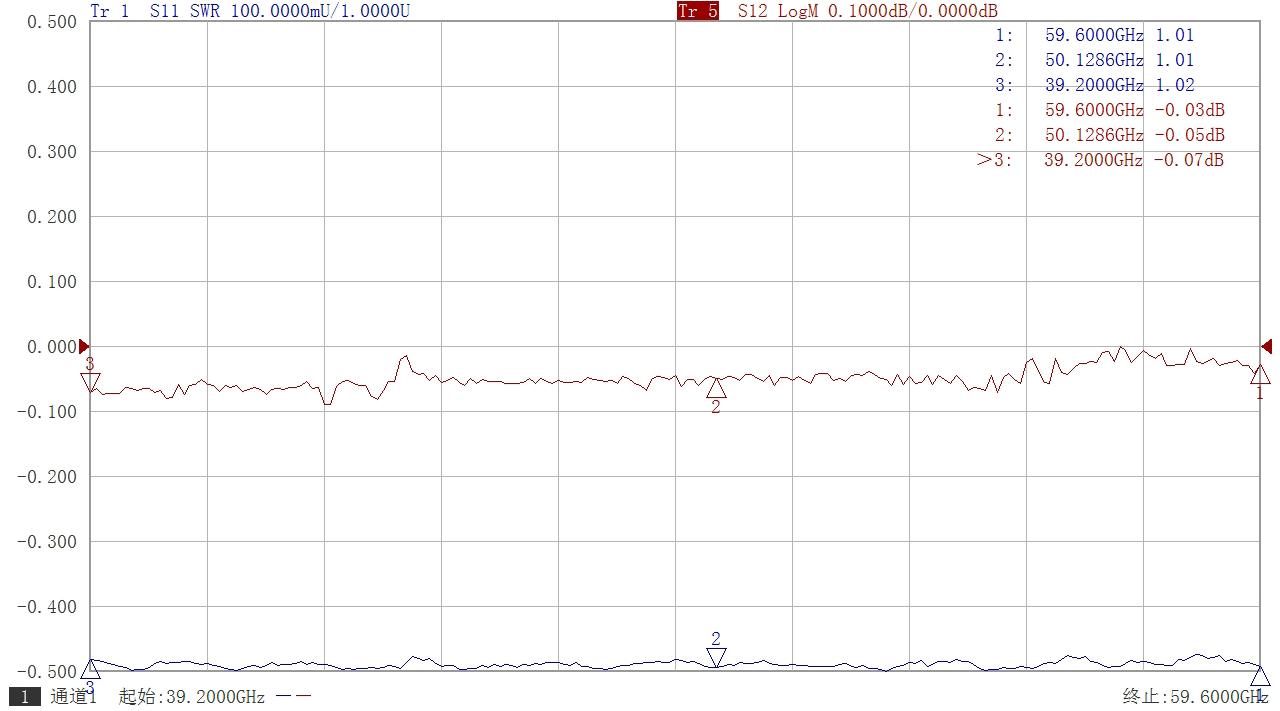

3、请参考规格书第二页典型电性能实测曲线。
产品规格书预览 下载中文版 Datasheet
- 选型工具 | 直波导 | 弯波导 | 扭波导 | 过渡波导 | 软波导 | 法兰片 | 短路片 | 1/4波定长片 | 波导旋转关节 | 真空压力窗 | 波导防泄露片 | 定制波导异型件 | WR3到WR1150，WRD84到WRD1800 | 高频率可达750GHz！
在射频与微波系统中，波导凭借其低传输损耗、高功率容量的特性，成为高效传输射频信号能量的核心互连器件，尤其适用于特定频段（如毫米波至太赫兹频段）的精准能量传输。其金属导电结构（典型材料为铜或铝合金）可稳定承载千瓦级功率电平，满足高功率场景需求。RFTOP®提供全系列波导组件，包括直波导、弯波导（E面/H面）、扭波导（极化调整）、过渡波导（异型接口适配）、柔性波导及定制化法兰片等，覆盖WR3至WR1150及WRD84至WRD1100等数十种标准型号，适配通信、雷达等高精度场景需求，产品支持定制。
