在射频与微波系统中，波导凭借其低传输损耗、高功率容量的特性，成为高效传输射频信号能量的核心互连器件，尤其适用于特定频段（如毫米波至太赫兹频段）的精准能量传输。其金属导电结构（典型材料为铜或铝合金）可稳定承载千瓦级功率电平，满足高功率场景需求。RFTOP®提供全系列波导组件，包括直波导、弯波导（E面/H面）、扭波导（极化调整）、过渡波导（异型接口适配）、柔性波导及定制化法兰片等，覆盖WR3至WR1150及WRD84至WRD1100等数十种标准型号，适配通信、雷达等高精度场景需求，产品支持定制。

分类导航：直波导 | 弯波导 | 软波导 | 短路块 | 1/4波定长块 | 法兰片 | 旋转关节 | 压力窗 | RFTOP波同手册下载 | 常见标准波导和法兰尺寸对照表

直波导
弯波导
软波导
扭波导
1/4波定长块
法兰片
波导旋转关节
波导查询： WR3(BJ2600)   WR4(BJ2200)   WR5(BJ1800)   WR6(BJ1400)   WR8(BJ1200)   WR10(BJ900)   WR12(BJ740)   WR15(BJ620)   WR19(BJ500)   WR22(BJ400)   WR28(BJ320)   WR34(BJ260)   WR42(BJ220)   WR51(BJ180)   WR62(BJ140)   WR75(BJ120)   WR90(BJ100)   WR112(BJ84)   WR137(BJ70)   WR159(BJ58)   WR187(BJ48)   WR229(BJ40)   WR284(BJ32)   WR340(BJ26)   WR430(BJ22)   WR510(BJ18)   WR650(BJ14)   WR770(BJ12)   WR975(BJ9)   WR1150(BJ8)   WR1500(BJ6)   WR1800(BJ5)   WR2100(BJ4)   WR2300(BJ3)   WRD1800   WRD1100   WRD750   WRD650   WRD500   WRD580   WRD475   WRD350   WRD250   WRD200   WRD84
法兰查询： FAM48   FBE140   FBM100   FBM120   FBM140   FBM180   FBM220   FBM260   FBM320   FBM400   FBM84   FBP100   FBP120   FBP140   FBP180   FBP220   FBP260   FBP320   FBP400   FBP84   FDM26   FDM32   FDM40   FDM48   FDM58   FDM70   FDM84   FDP100   FDP12   FDP120   FDP14   FDP140   FDP18   FDP22   FDP26   FDP3   FDP32   FDP4   FDP40   FDP48   FDP5   FDP58   FDP6   FDP70   FDP8   FDP84   FDP9   FPWRD1100   FPWRD1800   FPWRD200   FPWRD250   FPWRD350   FPWRD475   FPWRD500   FPWRD580   FPWRD650   FPWRD750   FPWRD84   FPWRD840   FUGP1200   FUGP1400   FUGP1800   FUGP2200   FUGP2600   FUGP400   FUGP500   FUGP620   FUGP740   FUGP900
快速选型：   重置条件
产品图 产品类型 型号 频率范围 波导类型 法兰类型 最大驻波 预估插损 规格书 购买/交期
1/4波定长块
 RWGQL51 14.5-22GHz WR51(BJ180) FBP180方形平法兰 - - English
中文版		 RFbuy
现货产品
短路块
 RWGSC51 14.5-22GHz WR51(BJ180) FBP180方形平法兰 - - English
中文版		 RFbuy
现货产品
压力窗（透波窗）
 RWGPW51G 14.5-22GHz WR51(BJ180) FBM180方形密封法兰 1.2 Max 0.2dB English
中文版		 RFbuy
21-28天
波导校准件套装
 RWCK51S 14.5-22GHz WR51(BJ180) FBP180方形平法兰，SMA - - English
中文版		 RFbuy
28-35天
直波导
 RWG51-L 14.5-22GHz WR51(BJ180) FBP180方形平法兰 - 50mm:0.08dB
500mm:0.22dB
1000mm:0.40dB
 English
中文版		 RFbuy
10-17天
法兰片
 RWGF51-L 14.5-22GHz WR51(BJ180) FBP180方形平法兰 - 5mm:0.05dB
 English
中文版		 RFbuy
10-17天

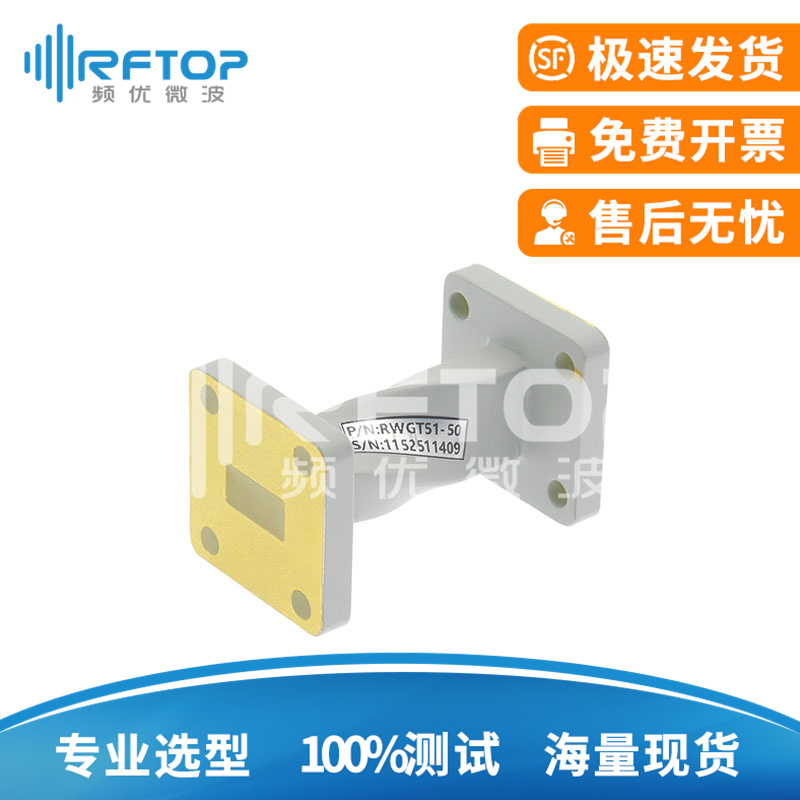

扭波导
 RWGT51-L 14.5-22GHz WR51(BJ180) FBP180方形平法兰 1.2 Max English
中文版		 RFbuy
28-35天
弯波导
E面		 RWGWE51-L1-L2 14.5-22GHz WR51(BJ180) FBP180方形平法兰 1.06 Max English
中文版		 RFbuy
28-35天
弯波导
H面		 RWGWH51-L1-L2 14.5-22GHz WR51(BJ180) FBP180方形平法兰 1.06 Max English
中文版		 RFbuy
28-35天
软波导
可扭		 RWGFT51-L 14.5-22GHz WR51(BJ180) FBP180方形平法兰 1.1 Max English
中文版		 RFbuy
28-35天
