WR90(BJ100)连接波导 | 连接波导选型工具 | RFTOP（频优微波）

在射频与微波系统中，波导凭借其低传输损耗、高功率容量的特性，成为高效传输射频信号能量的核心互连器件，尤其适用于特定频段（如毫米波至太赫兹频段）的精准能量传输。其金属导电结构（典型材料为铜或铝合金）可稳定承载千瓦级功率电平，满足高功率场景需求。RFTOP®提供全系列波导组件，包括直波导、弯波导（E面/H面）、扭波导（极化调整）、过渡波导（异型接口适配）、柔性波导及定制化法兰片等，覆盖WR3至WR1150及WRD84至WRD1100等数十种标准型号，适配通信、雷达等高精度场景需求，产品支持定制。

分类导航：直波导 | 弯波导 | 软波导 | 短路块 | 1/4波定长块 | 法兰片 | 旋转关节 | 压力窗 | RFTOP波同手册下载 | 常见标准波导和法兰尺寸对照表

波导查询： WR3(BJ2600) WR4(BJ2200) WR5(BJ1800) WR6(BJ1400) WR8(BJ1200) WR10(BJ900) WR12(BJ740) WR15(BJ620) WR19(BJ500) WR22(BJ400) WR28(BJ320) WR34(BJ260) WR42(BJ220) WR51(BJ180) WR62(BJ140) WR75(BJ120) WR90(BJ100) WR112(BJ84) WR137(BJ70) WR159(BJ58) WR187(BJ48) WR229(BJ40) WR284(BJ32) WR340(BJ26) WR430(BJ22) WR510(BJ18) WR650(BJ14) WR770(BJ12) WR975(BJ9) WR1150(BJ8) WR1500(BJ6) WR1800(BJ5) WR2100(BJ4) WR2300(BJ3) WRD1800 WRD1100 WRD750 WRD650 WRD500 WRD580 WRD475 WRD350 WRD250 WRD200 WRD84

法兰查询： FAM48 FBE140 FBM100 FBM120 FBM140 FBM180 FBM220 FBM260 FBM320 FBM400 FBM84 FBP100 FBP120 FBP140 FBP180 FBP220 FBP260 FBP320 FBP400 FBP84 FDM26 FDM32 FDM40 FDM48 FDM58 FDM70 FDM84 FDP100 FDP12 FDP120 FDP14 FDP140 FDP18 FDP22 FDP26 FDP3 FDP32 FDP4 FDP40 FDP48 FDP5 FDP58 FDP6 FDP70 FDP8 FDP84 FDP9 FPWRD1100 FPWRD1800 FPWRD200 FPWRD250 FPWRD350 FPWRD475 FPWRD500 FPWRD580 FPWRD650 FPWRD750 FPWRD84 FPWRD840 FUGP1200 FUGP1400 FUGP1800 FUGP2200 FUGP2600 FUGP400 FUGP500 FUGP620 FUGP740 FUGP900

快速选型： 重置条件

产品图	产品类型	型号	频率范围	波导类型	法兰类型	最大驻波	预估插损	规格书	购买/交期
	波导校准件套装	RWCK90N	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰，N	-	-	English 中文版	RFbuy 28-35天
	波导校准件套装	RWCK90S	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰，SMA	-	-	English 中文版	RFbuy 28-35天
	直波导	RWG90-L	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	1.05 Max	40mm:0.06dB 60mm:0.07dB 80mm:0.07dB 100mm:0.08dB 200mm:0.10dB 300mm:0.13dB 700mm:0.24dB	English 中文版	RFbuy 10-17天
	法兰片	RWGF90-5-30-20-2	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	-	-	English 中文版	RFbuy 现货产品
	法兰片	RWGF90-L	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	-	1mm:0.05dB 2mm:0.05dB 3mm:0.05dB 5mm:0.05dB	English 中文版	RFbuy 10-17天
	1/4波定长块	RWGQL90	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	-	-	English 中文版	RFbuy 现货产品
	短路块	RWGSC90	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	-	-	English 中文版	RFbuy 现货产品
	扭波导	RWGT90-L	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	1.2 Max	60mm:0.10dB	English 中文版	RFbuy 28-35天

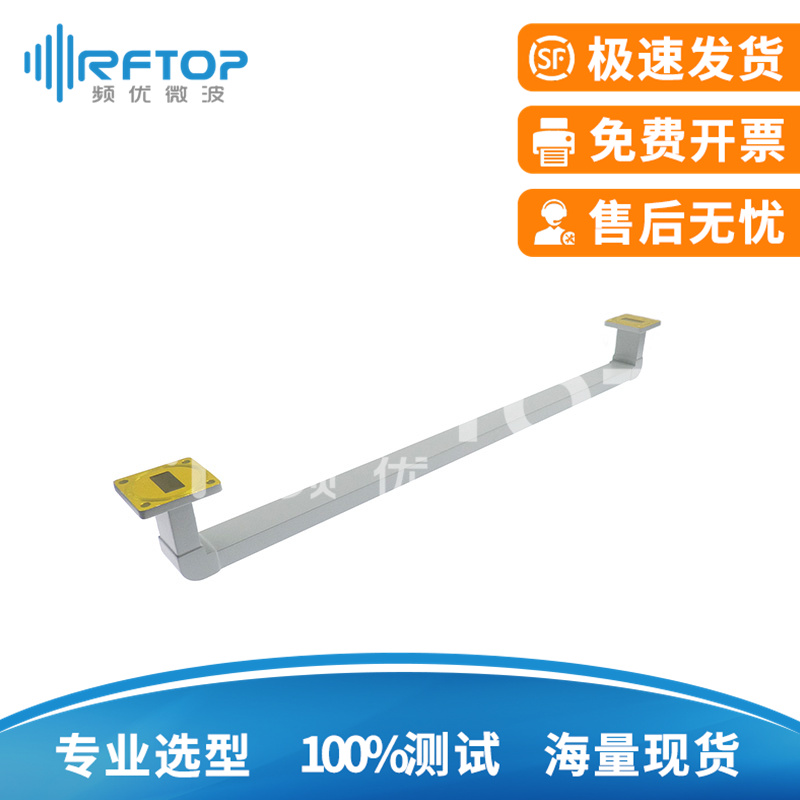

	弯波导 E面	RWGWE90-L1-L2	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	1.1 Max	50×50mm:0.10dB	English 中文版	RFbuy 28-35天

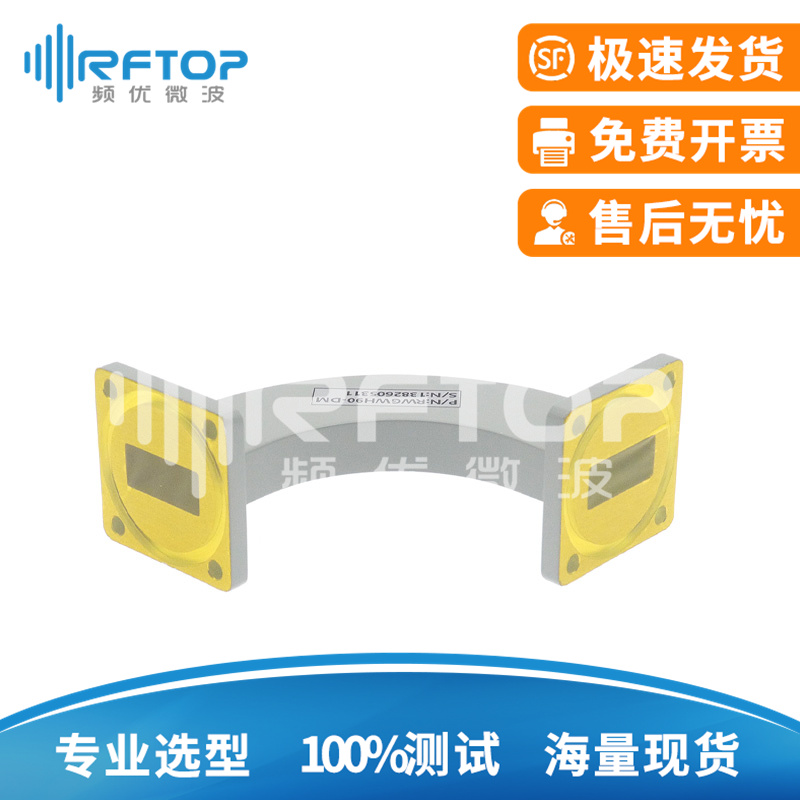

	弯波导 H面	RWGWH90-L1-L2	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	1.1 Max	50×50mm:0.10dB	English 中文版	RFbuy 28-35天
	压力窗（透波窗）	RWGPW90G	8.2-12.5GHz	WR90(BJ100)	FBM100方形密封法兰	1.2 Max	0.2dB	English 中文版	RFbuy 21-28天
	软波导可扭	RWGFT90D-L	8.2-12.5GHz	WR90(BJ100)	FDP100矩形平法兰	1.13 Max		English 中文版	RFbuy 28-35天
	软波导可扭	RWGFT90-L	8.2-12.5GHz	WR90(BJ100)	FBP100方形平法兰	1.1 Max	110mm:0.13dB 600mm:0.26dB 900mm:0.39dB 1200mm:0.52dB	English 中文版	RFbuy 21-28天
