在射频和微波系统中，波导是性能最高的互连和无源部件，主要是在给定频带有效地传输射频信号能量，且其波导的主要构造是金属导电材料，可以处理极高功率的电平。RFTOP®提供各种类型的连接波导，包括直波导,弯波导,扭波导,过渡波导,软波导,法兰片,短路片,1/4波定长片,波导旋转关节等，频率最高可达 750GHz，覆盖 WR1.5到WR1150，WRD110到WRD840 在内的几十种常见波导类型以及常用的法兰类型，产品支持定制。

分类导航：直波导 | 弯波导 | 软波导 | 短路块 | 1/4波定长块 | 法兰片 | 旋转关节 | 压力窗 | RFTOP波同手册下载 | 常见标准波导和法兰尺寸对照表

波导查询： WR10(BJ900) WR112(BJ84) WR1150(BJ8) WR12(BJ740) WR137(BJ70) WR15(BJ620) WR1500(BJ6) WR159(BJ58) WR1800(BJ5) WR187(BJ48) WR19(BJ500) WR2100(BJ4) WR22(BJ400) WR229(BJ40) WR2300(BJ3) WR28(BJ320) WR284(BJ32) WR3(BJ2600) WR34(BJ260) WR340(BJ26) WR4(BJ2200) WR42(BJ220) WR430(BJ22) WR5(BJ1800) WR51(BJ180) WR510(BJ18) WR6(BJ1400) WR62(BJ140) WR650(BJ14) WR75(BJ120) WR770(BJ12) WR8(BJ1200) WR90(BJ100) WR975(BJ9) WRD110 WRD180 WRD200 WRD250 WRD350 WRD475 WRD500 WRD580 WRD650 WRD750 WRD84 WRD840

法兰查询： FAM48 FBM100 FBM120 FBM140 FBM180 FBM220 FBM260 FBM320 FBM400 FBM84 FBP100 FBP120 FBP140 FBP180 FBP220 FBP260 FBP320 FBP400 FBP84 FDM26 FDM32 FDM40 FDM48 FDM58 FDM70 FDM84 FDP100 FDP12 FDP120 FDP14 FDP140 FDP18 FDP22 FDP26 FDP3 FDP32 FDP4 FDP40 FDP48 FDP5 FDP58 FDP6 FDP70 FDP8 FDP84 FDP9 FPWRD110 FPWRD180 FPWRD200 FPWRD250 FPWRD350 FPWRD475 FPWRD500 FPWRD580 FPWRD650 FPWRD750 FPWRD84 FPWRD840 FUGP1200 FUGP1400 FUGP1800 FUGP2200 FUGP2600 FUGP400 FUGP500 FUGP620 FUGP740 FUGP900

快速选型： 重置条件

产品图	产品类型	型号	频率范围	波导类型	法兰类型	最大驻波	预估插损	规格书	购买/交期
	直波导	RWG137-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.1 Max	80mm：0.06dB 100mm：0.06dB 300mm：0.09dB	English 中文版	RFbuy 交期10-17天
	法兰片	RWGF137-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	-	1mm：0.05dB 2mm：0.05dB 3mm：0.05dB 8mm：0.05dB	English 中文版	RFbuy 交期10-17天
	波导旋转关节	RWGJI137-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.2 Max	124mm：0.30dB 130mm：0.30dB	English 中文版	RFbuy 交期10-17天
	1/4波定长块	RWGQL137	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	-	-	English 中文版	RFbuy 现货产品
	短路块	RWGSC137	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	-	-	English 中文版	RFbuy 现货产品
	波导校准件套装	RWCK137N	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	-	-	English 中文版	RFbuy 交期28-35天
	波导校准件套装	RWCK137S	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	-	-	English 中文版	RFbuy 交期28-35天
	过渡波导	RWG137T284-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.2 Max	356mm：0.10dB	English 中文版	RFbuy 交期10-17天
	波导旋转关节	RWGJL137-L-L2	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.2 Max	79.9×98.4mm：0.30dB	English 中文版	RFbuy 交期10-17天
	扭波导	RWGT137-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.2 Max		English 中文版	RFbuy 交期28-35天

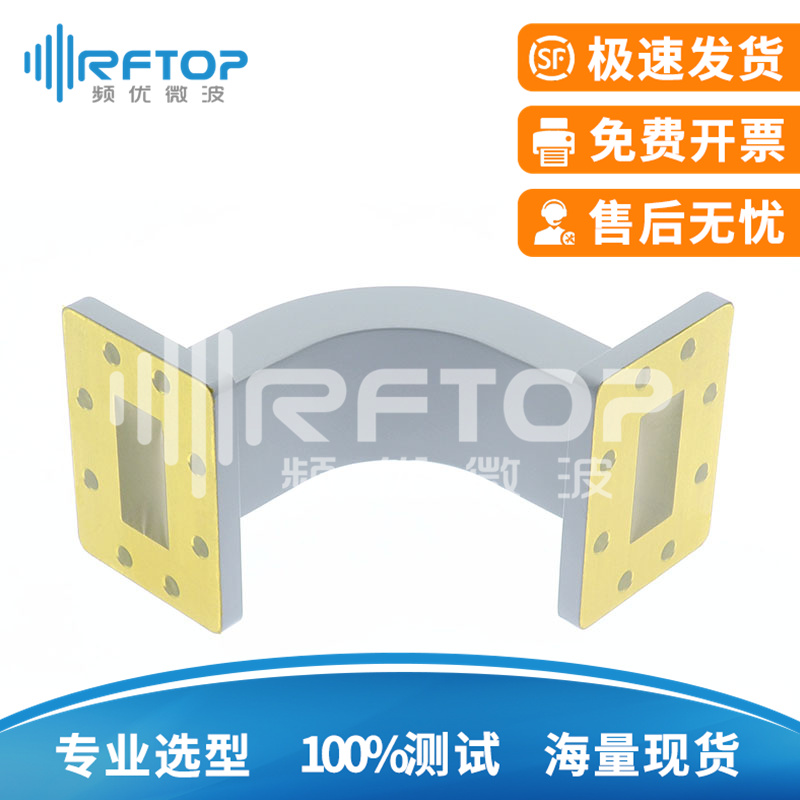

	弯波导 E面	RWGWE137-L-L2	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.06 Max		English 中文版	RFbuy 交期28-35天

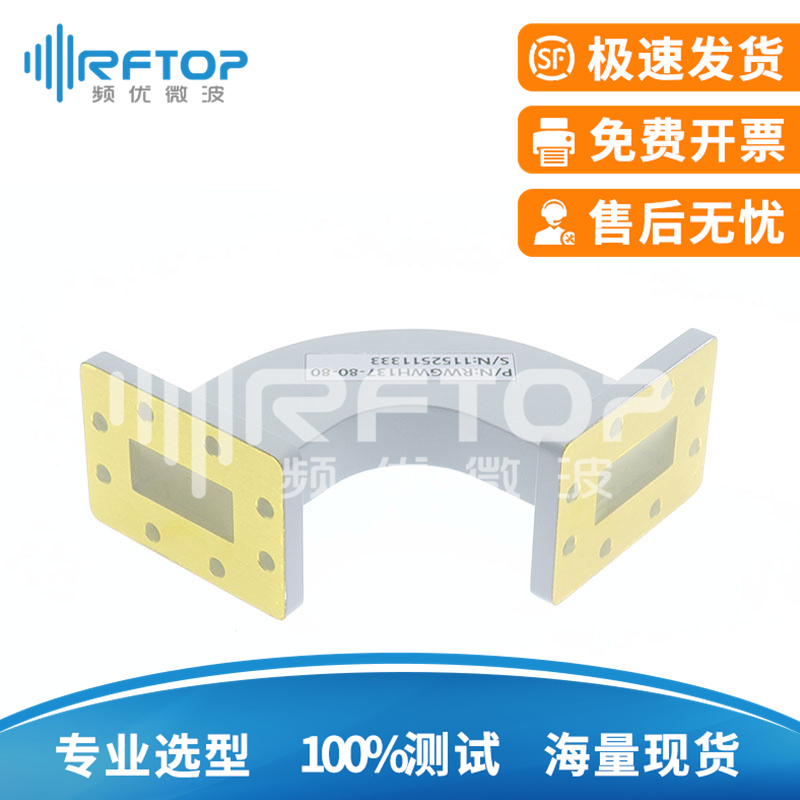

	弯波导 H面	RWGWH137-L-L2	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.06 Max		English 中文版	RFbuy 交期28-35天
	软波导可扭	RWGFT137-L	5.38-8.17GHz	WR137(BJ70)	FDP70(UDR)矩形法兰	1.1 Max		English 中文版	RFbuy 交期28-35天
	压力窗（透波窗）	RWGPW137G	5.38-8.17GHz	WR137(BJ70)	FDM70(PDR)矩形法兰	1.2 Max	0.2dB	English 中文版	RFbuy 交期21-28天
