在射频与微波系统中,波导凭借其低传输损耗、高功率容量的特性,成为高效传输射频信号能量的核心互连器件,尤其适用于特定频段(如毫米波至太赫兹频段)的精准能量传输。其金属导电结构(典型材料为铜或铝合金)可稳定承载千瓦级功率电平,满足高功率场景需求。RFTOP®提供全系列波导组件,包括直波导、弯波导(E面/H面)、扭波导(极化调整)、过渡波导(异型接口适配)、柔性波导及定制化法兰片等,覆盖WR3至WR1150及WRD84至WRD1100等数十种标准型号,适配通信、雷达等高精度场景需求,产品支持定制。
分类导航:直波导 | 弯波导 | 软波导 | 短路块 | 1/4波定长块 | 法兰片 | 旋转关节 | 压力窗 | RFTOP波同手册下载 | 常见标准波导和法兰尺寸对照表
产品图 | 产品类型 | 型号 | 频率范围 | 波导类型 | 法兰类型 | 最大驻波 | 预估插损 | 规格书 | 购买/交期 |
![]() |
波导校准件套装 |
RWCK22U | 32.9-50.1GHz | WR22(BJ400) | FUGP400圆形法兰,2.4mm | - | - | English 中文版 |
RFbuy 28-35天 |
![]() |
直波导 |
RWG22-L | 32.9-50.1GHz | WR22(BJ400) | FUGP400圆形法兰 | 1.1 Max | 30mm:0.11dB 40mm:0.13dB 50mm:0.15dB 500mm:0.80dB 1000mm:1.50dB |
English 中文版 |
RFbuy 10-17天 |
![]() |
1/4波定长块 |
RWGQL22 | 32.9-50.1GHz | WR22(BJ400) | FUGP400圆形法兰 | - | - | English 中文版 |
RFbuy 现货产品 |
![]() |
短路块 |
RWGSC22 | 32.9-50.1GHz | WR22(BJ400) | FUGP400圆形法兰 | - | - | English 中文版 |
RFbuy 现货产品 |
法兰片 |
RWGF22-L | 32.9-50.1GHz | WR22(BJ400) | FUGP400圆形法兰 | - | 1mm:0.05dB 2mm:0.05dB 3mm:0.06dB |
English 中文版 |
RFbuy 10-17天 |
|
扭波导 |
RWGT22-L | 32.9-50.1GHz | WR22(BJ400) | FBP400方形平法兰 | 1.2 Max | English 中文版 |
RFbuy 28-35天 |
||

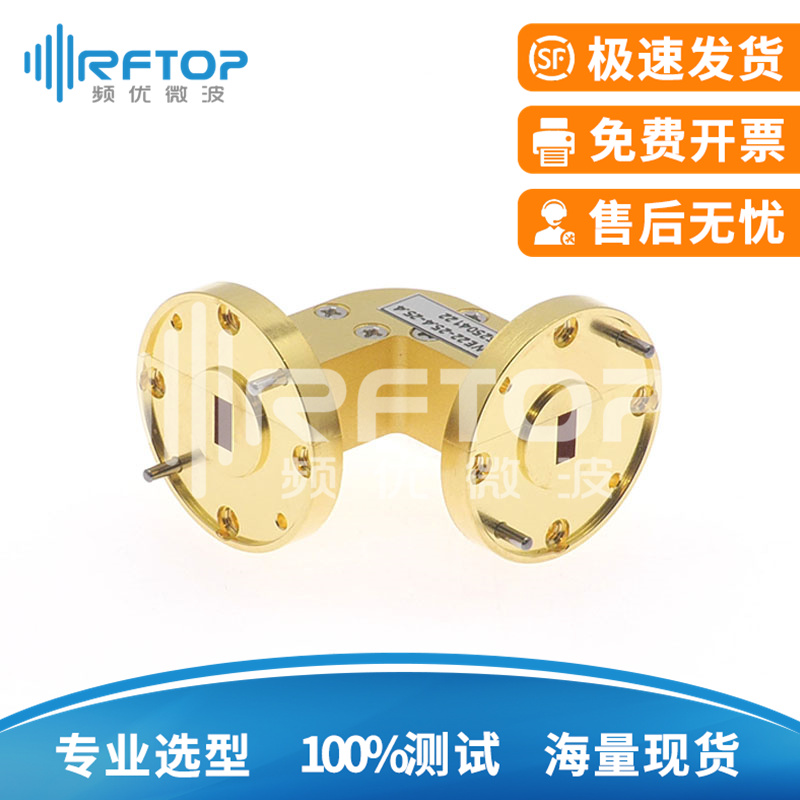

弯波导 E面 |
RWGWE22-L1-L2 | 32.9-50.1GHz | WR22(BJ400) | FBP400方形平法兰 | 1.15 Max | 25.4×25.4mm:0.20dB |
English 中文版 |
RFbuy 10-17天 |
|

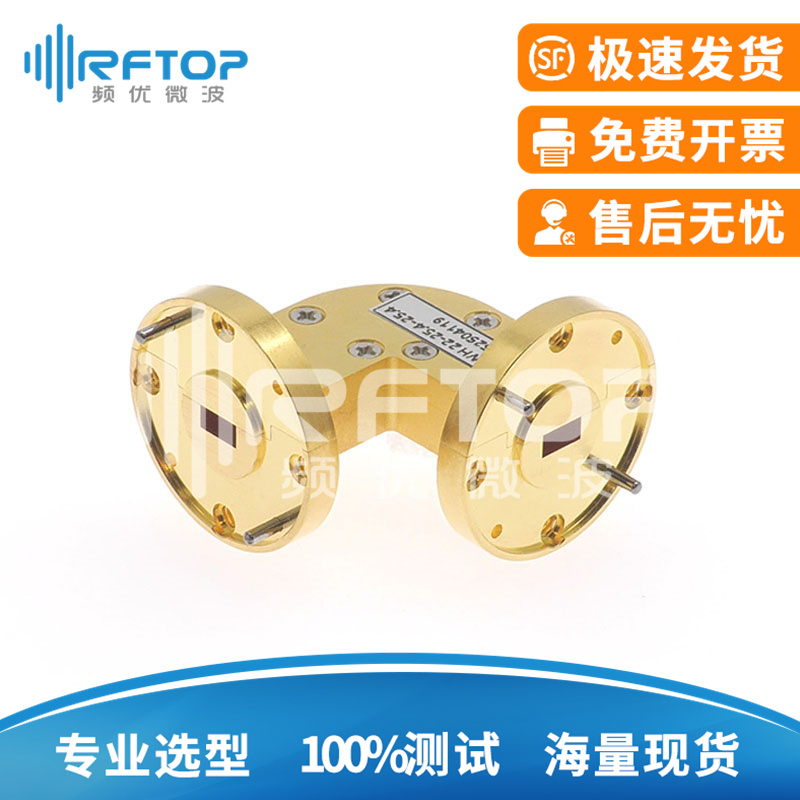

弯波导 H面 |
RWGWH22-L1-L2 | 32.9-50.1GHz | WR22(BJ400) | FBP400方形平法兰 | 1.15 Max | 25.4×25.4mm:0.20dB |
English 中文版 |
RFbuy 10-17天 |
|
压力窗(透波窗) |
RWGPW22G | 32.9-50.1GHz | WR22(BJ400) | FBM400方形密封法兰 | 1.2 Max | 0.3dB | English 中文版 |
RFbuy 21-28天 |
|
软波导 可扭 |
RWGFT22-L | 32.9-50.1GHz | WR22(BJ400) | FBP400方形平法兰 | 1.3 Max | English 中文版 |
RFbuy 28-35天 |
