RCA400超低损稳相电缆, DC-40GHz, 线径4mm, 灰色FEP, 精密型, 低损耗

RCA400超低损稳相电缆, DC-40GHz, 线径4mm, 灰色FEP, 精密型, 低损耗

  • 产品型号：RCA400
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-40GHz
  • 介电常数：1.49
  • 电容值：80 pF/m
  • 电感值：0.19 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 温度相位：750 PPM Max
  • 材料特性：灰色FEP
  • 预估交期：7-10天

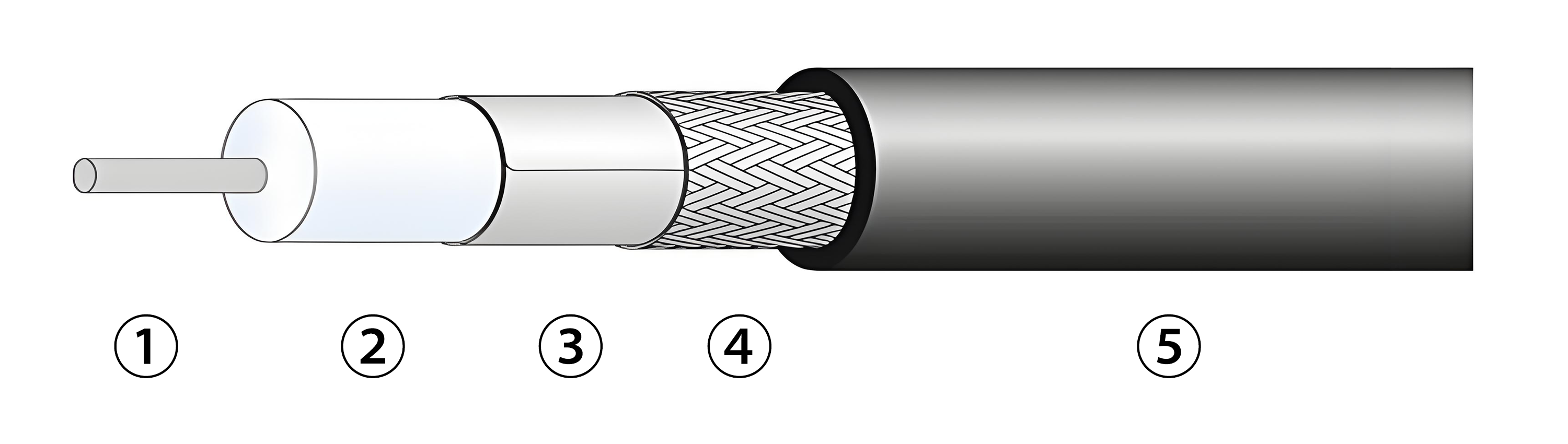

RCA400结构特性
结构 材料 外径(mm)
1.中心导体 单芯镀银铜线 1.05
2.电介质 低密度聚四氟乙烯 2.90
3.内屏蔽层 镀银铜带绕包 3.10
4.外屏蔽层 镀银铜丝编织 3.50
5.电缆护套 灰色FEP 4.00
频率(MHz) 衰减(dB/100M) CW功率(W)
40000 215.83 97
34000 198.47 106
26500 174.59 120
18000 143.20 146
12400 118.39 177
RCA400可替代型号
Micro-Coax UFB142A
ZDecl ZLB400
RCA400电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCA400-10M a cable 10米
RCA400-300M Coil 300米
RCA400电缆组件订货信息
RFTOP P/N 连接器类型 长度
RCA400-KMKF-L DC-40GHz，2.92mm(K,SK)公 - 2.92mm(K,SK)母 可定制|查看
RCA400-KMKM-L DC-40GHz，2.92mm(K,SK)公 - 2.92mm(K,SK)公 可定制|查看
RCA400-KFKF-L DC-40GHz，2.92mm(K,SK)母 - 2.92mm(K,SK)母 可定制|查看
RCA400-SMSF-L DC-26.5GHz，SMA公 - SMA母 可定制|查看
RCA400-SMSM-L DC-26.5GHz，SMA公 - SMA公 可定制|查看
RCA400-SFSF-L DC-26.5GHz，SMA母 - SMA母 可定制|查看
RCA400-NMSM-L DC-18GHz，N公 - SMA公 可定制|查看
RCA400-NMNF-L DC-18GHz，N公 - N母 可定制|查看
RCA400-NMNM-L DC-18GHz，N公 - N公 可定制|查看
RCA400-NFNF-L DC-18GHz，N母 - N母 可定制|查看

规格书预览 下载中文版   下载English版
