2.92mm(K,SK)母 转 2.92mm(K,SK)母 毫米波超低损稳相电缆组件|精密型, 低损耗, DC-40GHz, 配接RCA400电缆, 线径4mm

  • 产品型号：RCA400-KFKF-L
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-40GHz
  • 驻  波  比：1.3 Max
  • 损耗@⻓1米：2.96 dB Max @40GHz
  • 介电常数：1.49
  • 电容值：80 pF/m
  • 电感值：0.19 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 温度相位：750 PPM Max
  • 工作温度：-40~+125℃
  • 连接器：2.92mm(K,SK)母
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCA400 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 1.05 mm
2.电介质 低密度聚四氟乙烯 2.90 mm
3.内屏蔽层 镀银铜带绕包 3.10 mm
4.外屏蔽层 镀银铜丝编织 3.50 mm
5.电缆护套 灰色FEP 4.00 mm
RCA400 可替代型号
Micro-Coax UFB142A
ZDecl ZLB400
产品选型表及损耗指标@25℃，可定制

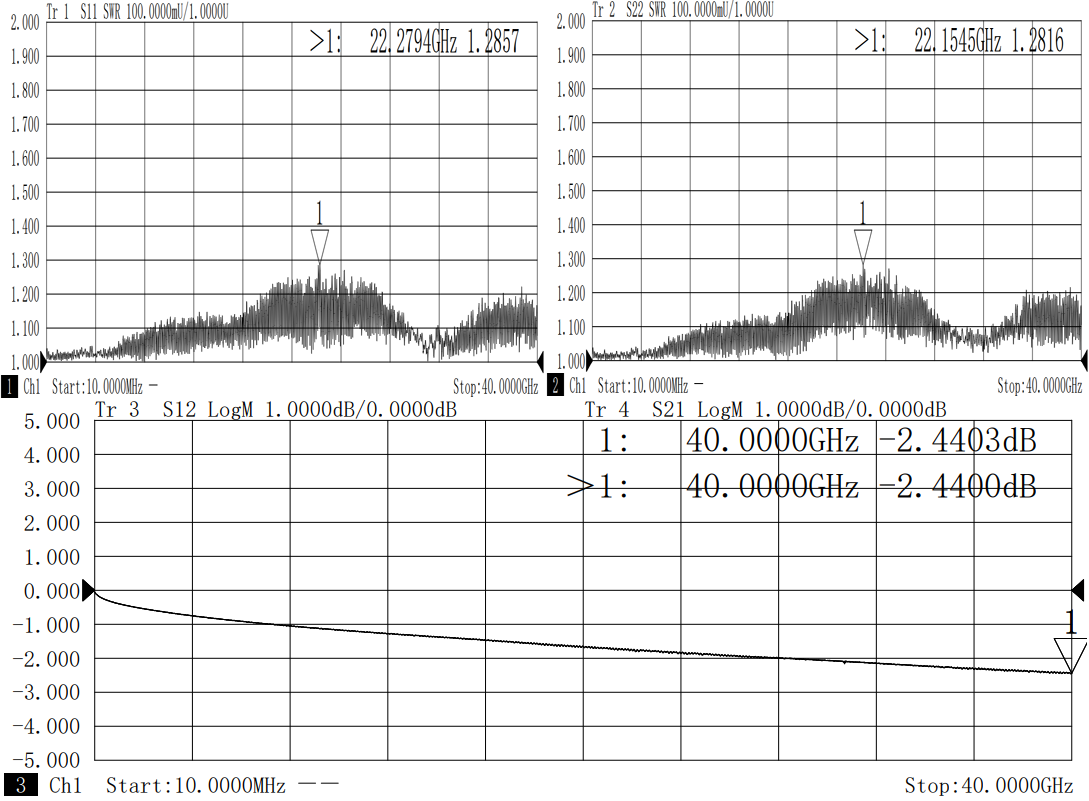

RFTOP P/N L(mm) 3GHz 22GHz 40GHz 测试曲线
RCA400-KFKF-300 300 0.97 dB 1.27 dB 1.45 dB
RCA400-KFKF-600 600 1.15 dB 1.74 dB 2.10 dB
RCA400-KFKF-1M 1000 1.38 dB 2.37 dB 2.96 dB
RCA400-KFKF-1.5M 1500 1.67 dB 3.15 dB 4.04 dB
RCA400-KFKF-2M 2000 1.95 dB 3.94 dB 5.12 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
