SMA公 转 SMA公 超低损稳相电缆组件|精密型, 低损耗, DC-26.5GHz, 配接RCA400电缆, 线径4mm

SMA公 转 SMA公 超低损稳相电缆组件|精密型, 低损耗, DC-26.5GHz, 配接RCA400电缆, 线径4mm

  • 产品型号：RCA400-SMSM-L
  • 产品等级：精密型
  • 产品特性：低损耗
  • 频率范围：DC-26.5GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：2.35 dB Max @26.5GHz
  • 介电常数：1.49
  • 电容值：80 pF/m
  • 电感值：0.19 uH/m
  • 传播速率：83%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 温度相位：750 PPM Max
  • 工作温度：-40~+125℃
  • 连接器：SMA公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCA400 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 1.05 mm
2.电介质 低密度聚四氟乙烯 2.90 mm
3.内屏蔽层 镀银铜带绕包 3.10 mm
4.外屏蔽层 镀银铜丝编织 3.50 mm
5.电缆护套 灰色FEP 4.00 mm
RCA400 可替代型号
Micro-Coax UFB142A
ZDecl ZLB400
产品选型表及损耗指标@25℃，可定制
RFTOP P/N L(mm) 3GHz 15GHz 26.5GHz 测试曲线
RCA400-SMSM-150 150 0.69 dB 0.79 dB 0.86 dB
RCA400-SMSM-300 300 0.77 dB 0.99 dB 1.12 dB

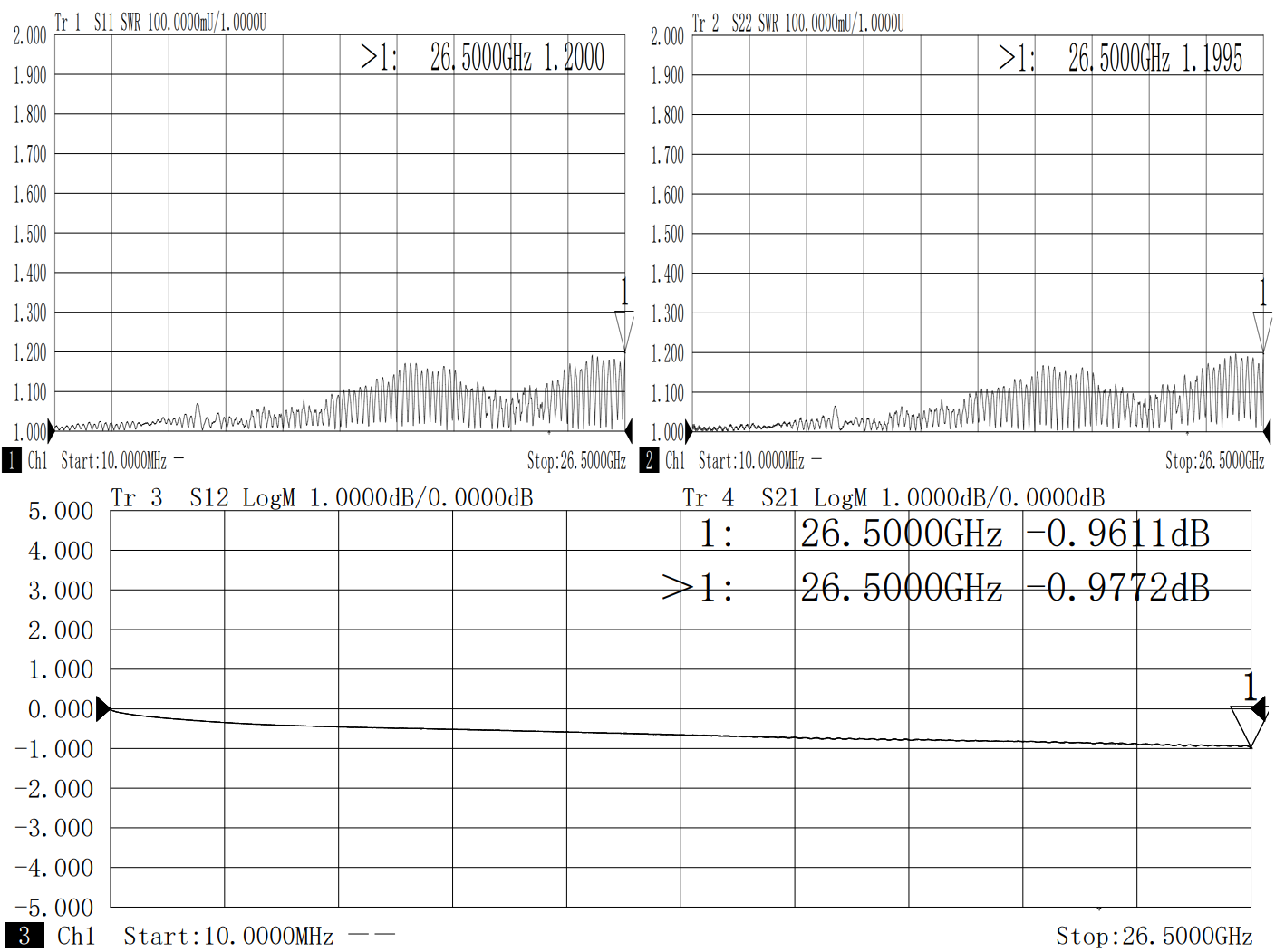

RCA400-SMSM-500 500 0.89 dB 1.25 dB 1.47 dB
RCA400-SMSM-600 600 0.95 dB 1.38 dB 1.65 dB

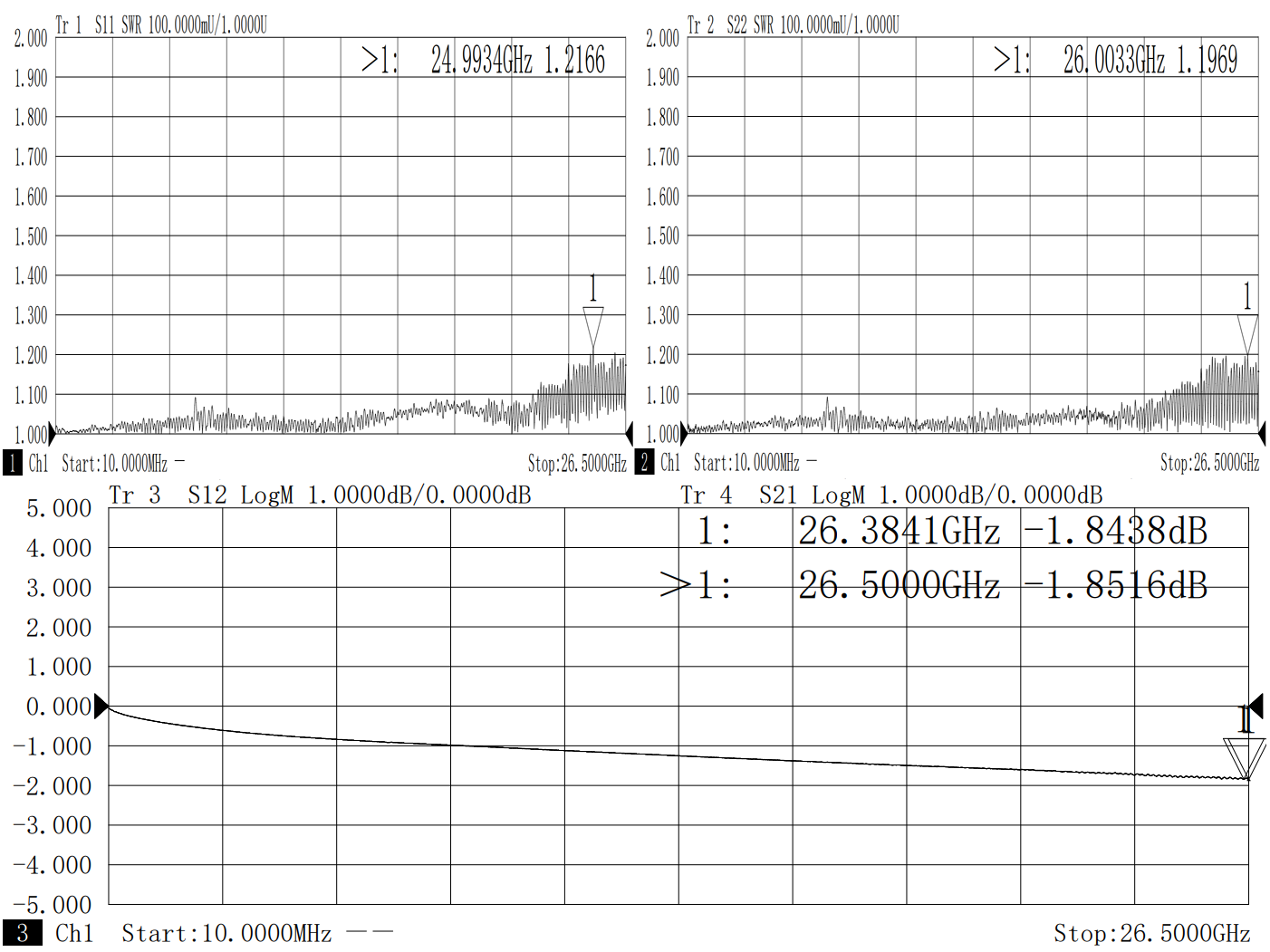

RCA400-SMSM-1M 1000 1.18 dB 1.89 dB 2.35 dB

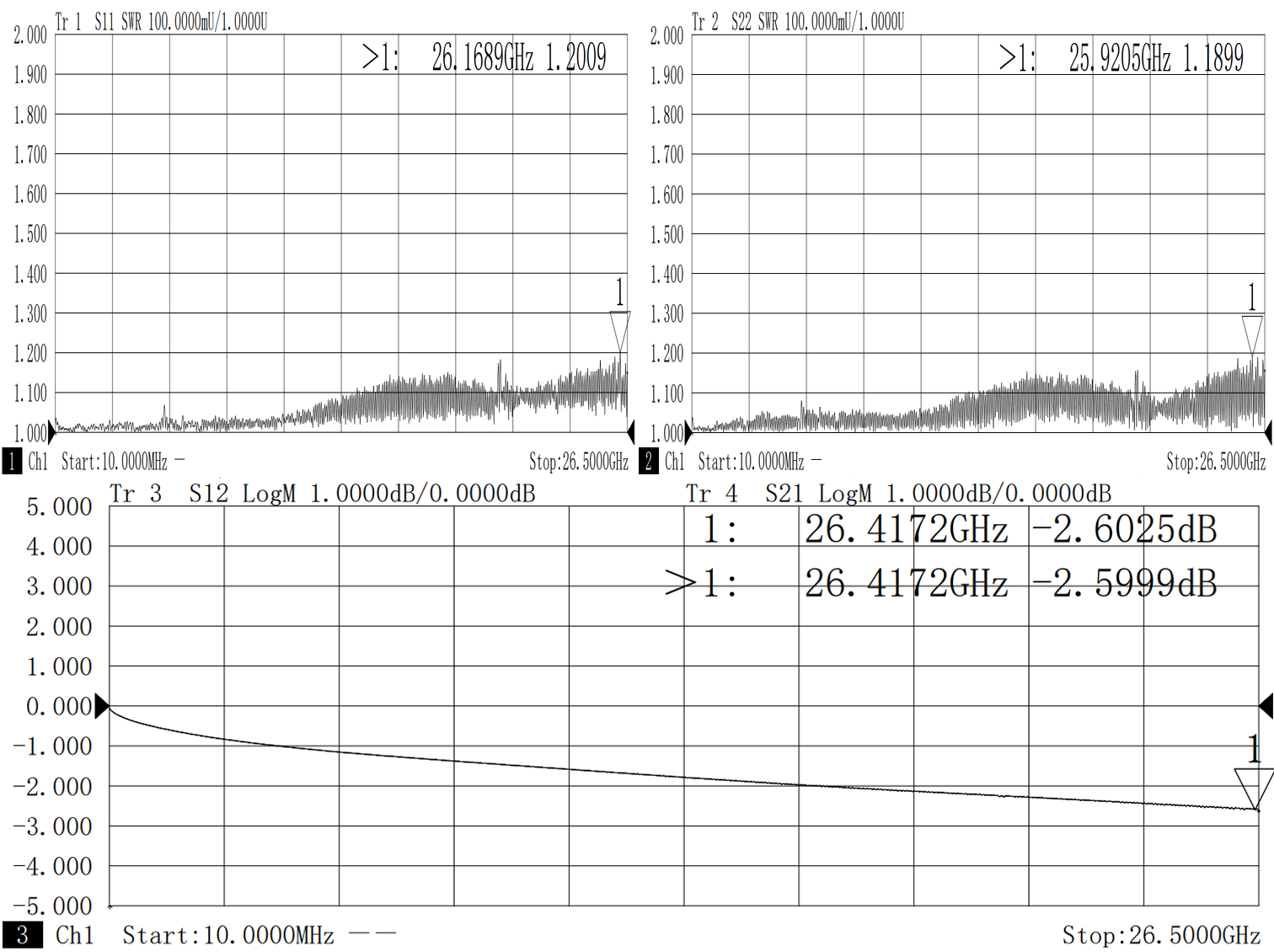

RCA400-SMSM-1.5M 1500 1.47 dB 2.54 dB 3.22 dB
RCA400-SMSM-2M 2000 1.75 dB 3.19 dB 4.09 dB

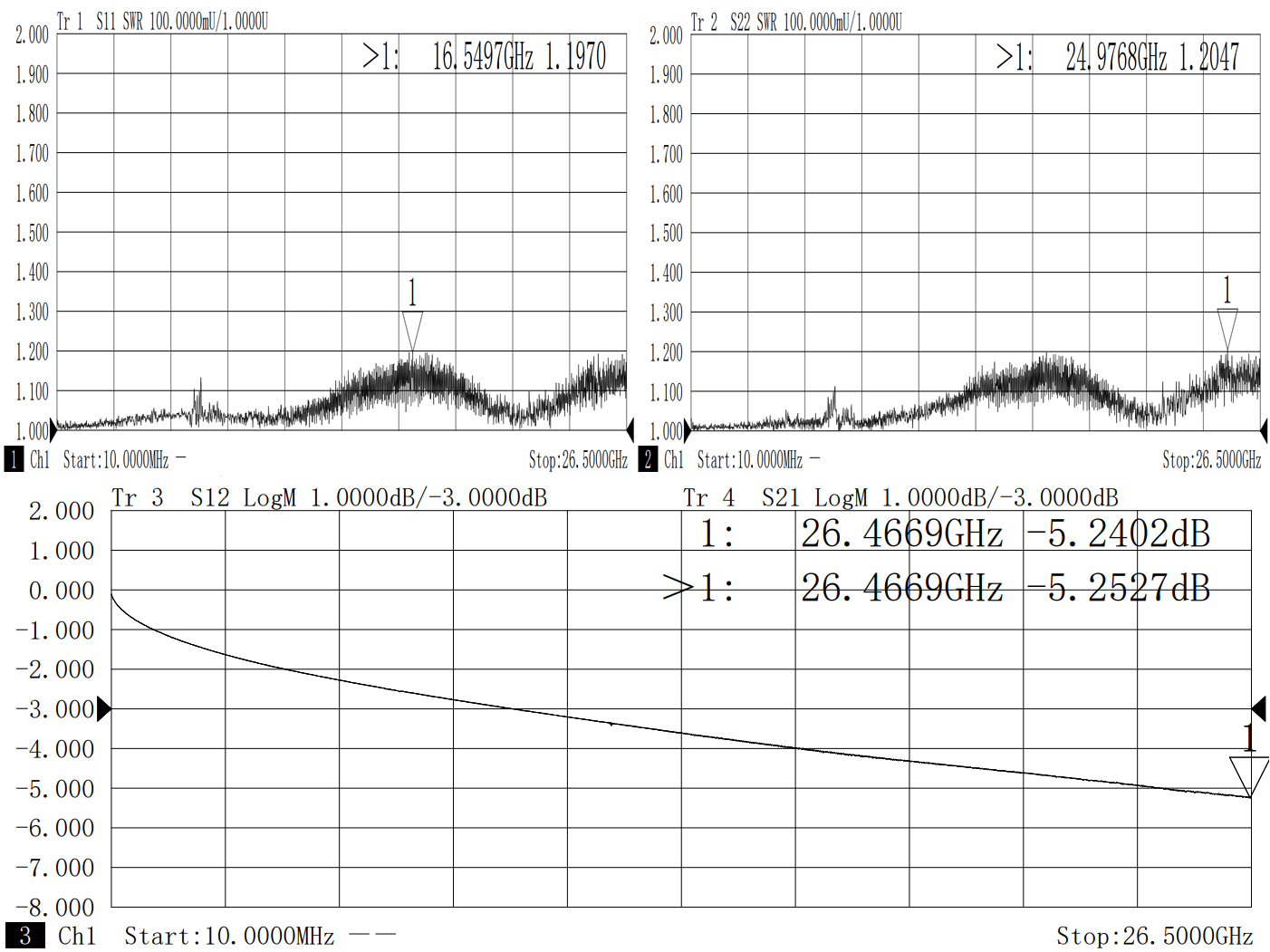

RCA400-SMSM-3M 3000 2.33 dB 4.48 dB 5.84 dB
RCA400-SMSM-5M 5000 3.48 dB 7.07 dB 9.33 dB

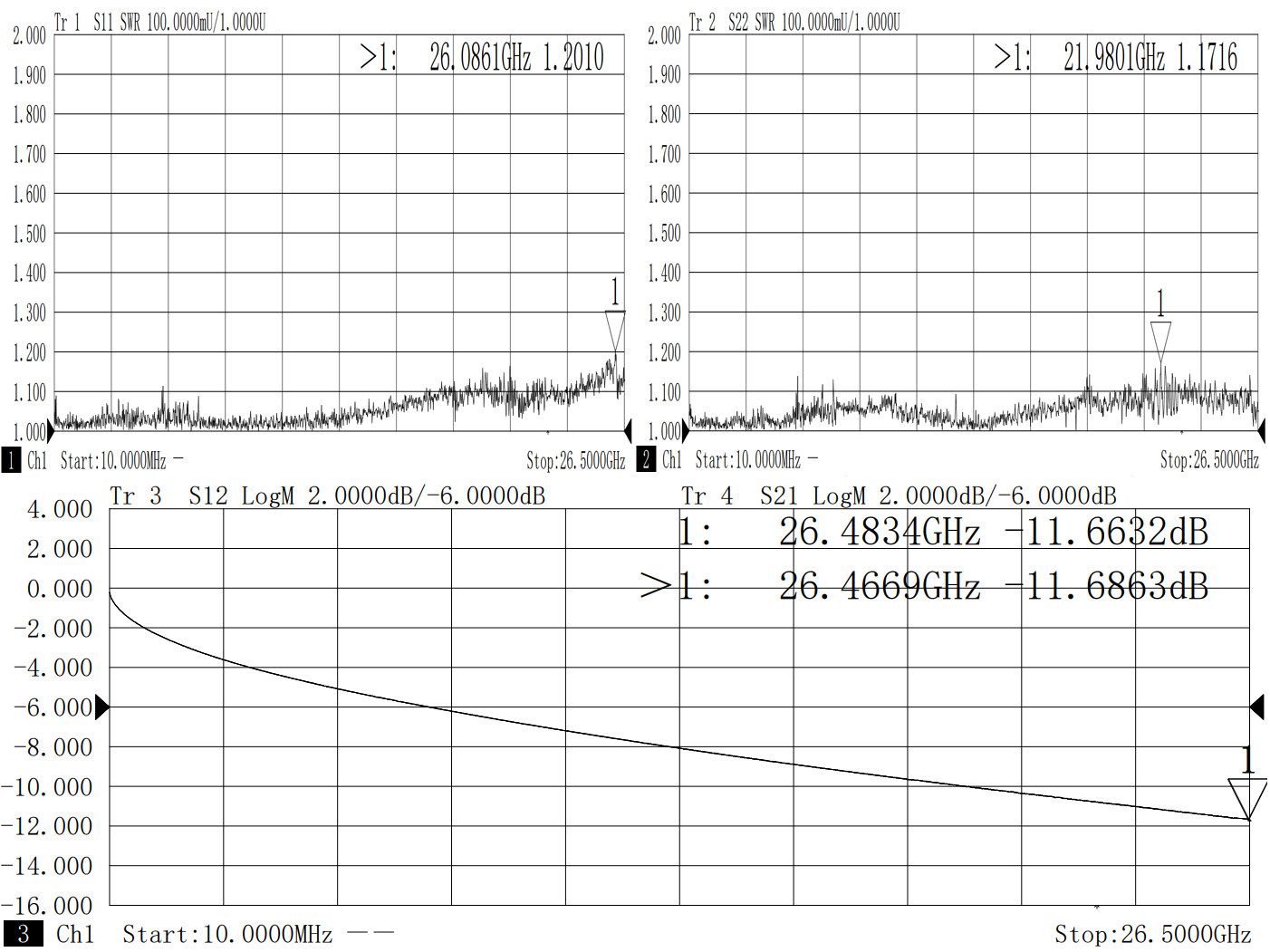

RCA400-SMSM-7M 7000 4.64 dB 9.65 dB 12.82 dB
RCA400-SMSM-10M 10000 6.37 dB 13.53 dB 18.06 dB
RCA400-SMSM-20M 20000 12.14 dB 26.47 dB 35.52 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
