N大功率同轴固定衰减器|专业型, DC-8.5GHz, 500W, 10-60dB, 单向, 公头输入, 母头输出, 矩形, 接头铜镀三元合金
- 产品型号：R8N500UA-XX
- 产品等级：专业型
- 频率范围：DC-8.5GHz
- 阻 抗：50 驻波比：1.25 max
- 平均输入功率：500W @25℃，在100°C时线性降额至 50W。
- 方向性：Unidirectional, N male imput to N female output
- 材料特性：接头铜镀三元合金
- 散热体：黑色阳极氧化铝
- 可定制衰减值：10-60dB
| 产品规格选型表，可定制 | ||||
| RFTOP P/N | 衰减值(dB) | 衰减精度(dB) | 预估交期 | 典型测试曲线 |

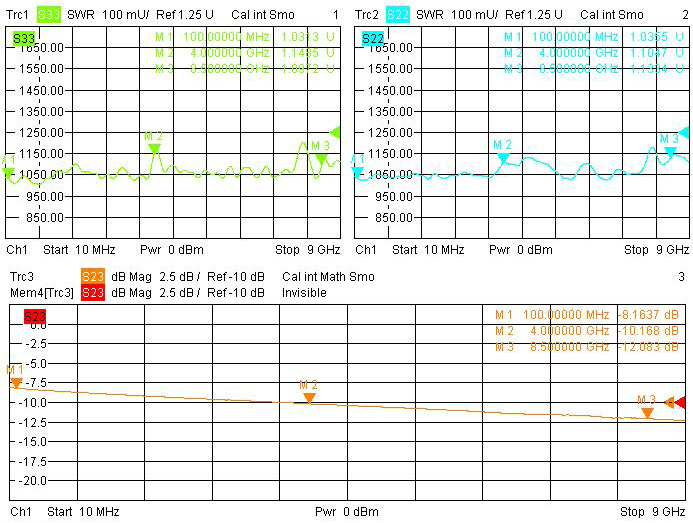

| R8N500UA-10 | 10 | +2.0/-0.5 | 5-12天 | 查看曲线图 |

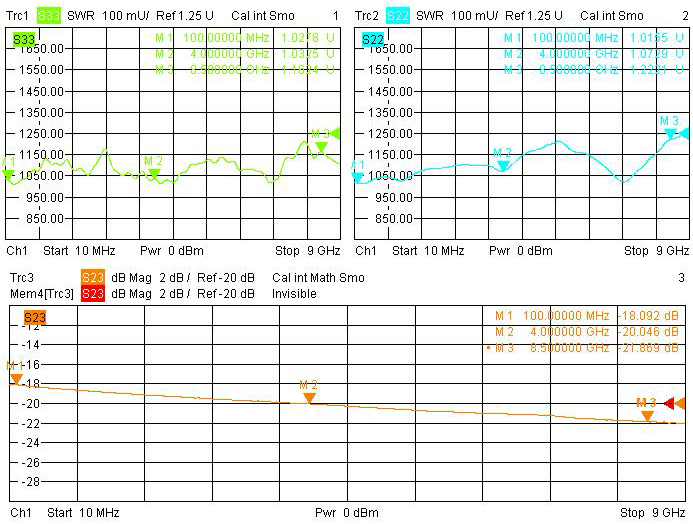

| R8N500UA-20 | 20 | ±2.0 | 5-12天 | 查看曲线图 |

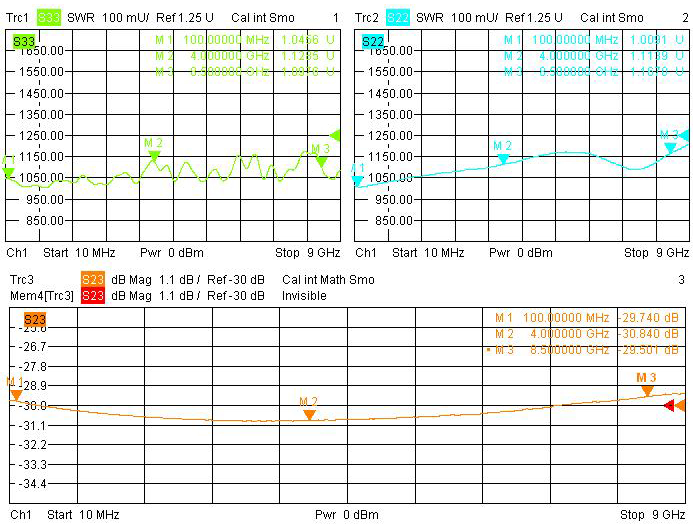

| R8N500UA-30 | 30 | ±1.1 | 5-12天 | 查看曲线图 |

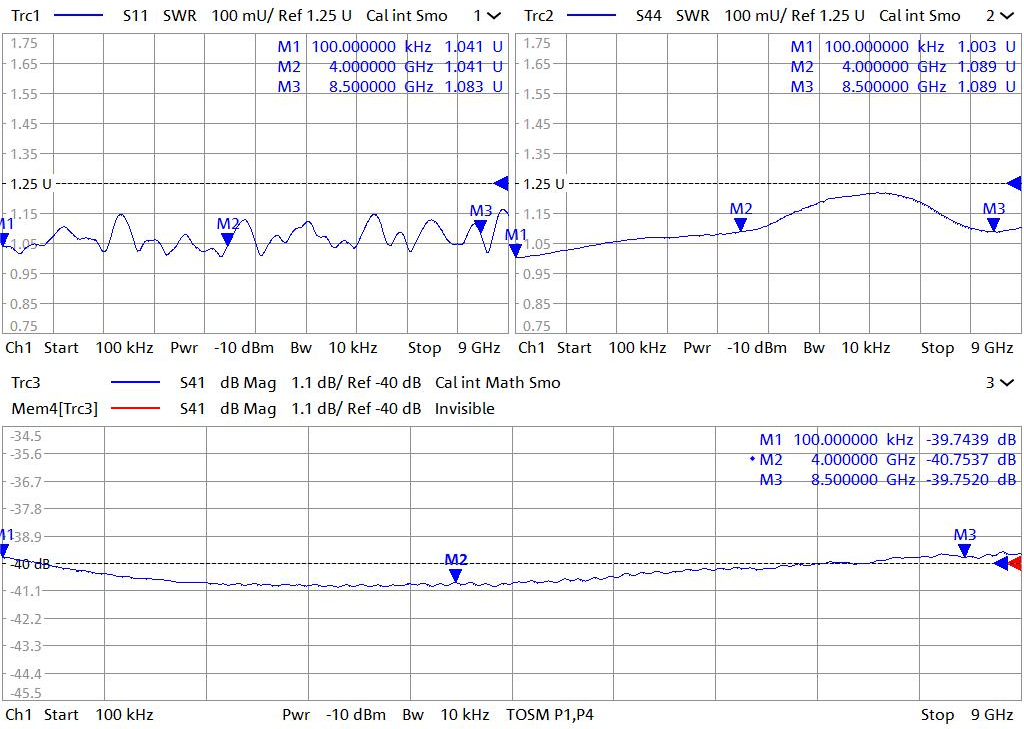

| R8N500UA-40 | 40 | ±1.1 | 5-12天 | 查看曲线图 |

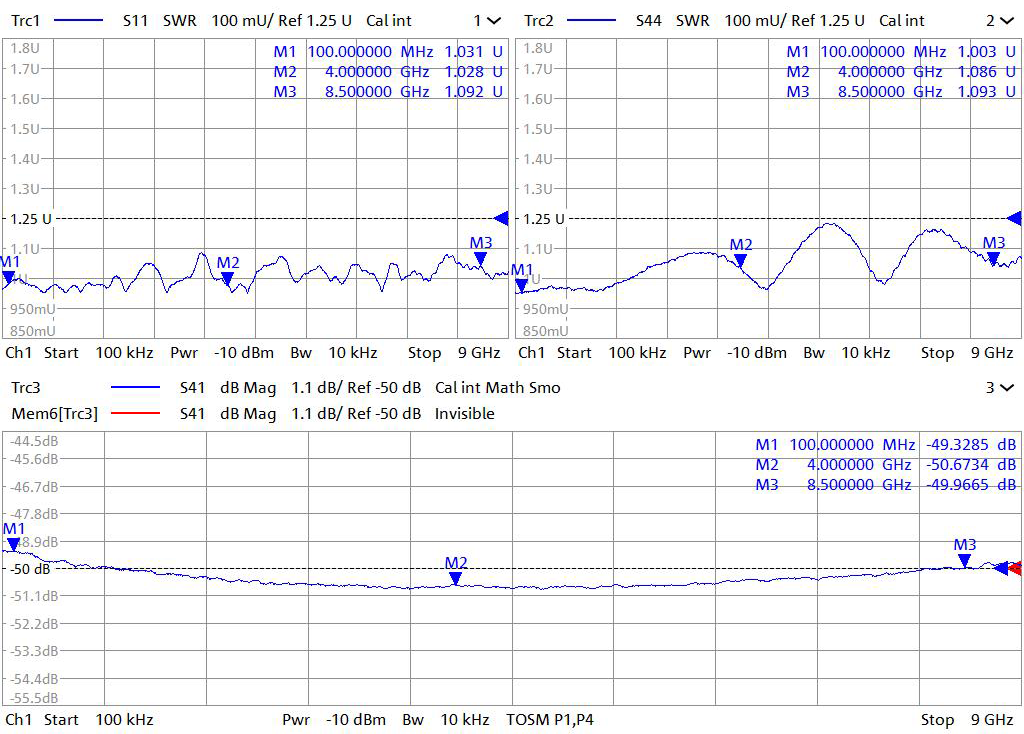

| R8N500UA-50 | 50 | ±1.1 | 5-12天 | 查看曲线图 |
| R8N500UA-60 | 60 | ±1.1 | 5-12天 | 查看曲线图 |
使用说明及定制服务
1、使用说明：大功率单向衰减器注意输入/输出标记，为保证产品寿命和最佳性能，切勿长时间满功率使用，当存在峰值功率时，需在标称信号脉宽和占空比内使用。当输入功率超过平均功率50%时，请使用风扇等方式散热，并保持腔体表面温度在80℃内。当温度上升至100°C时R8N500UA-XX系列衰减器耐受功率将线性降额至约50W，具体请参考RFTOP衰减器功率降额曲线。 2、选型建议：标称平均功率是指在常温25℃良好散热条件下短时间能承受的最大功率。请根据实际输入平均功率、峰值功率、工作频段、环境温度、散热条件、使用时长及预留合理功率余量，并参考RFTOP衰减器选型及使用指南选择合适功率的产品。 3、定制服务：包括接头类型、外形尺寸、功率方向性、PIM、特殊dB值及更优的电性能。 |
 RFTOP衰减器/负载功率降额曲线 |
