产品规格选型表,可定制 |
RFTOP P/N |
衰减值 |
预估交期 |
典型测试曲线 |
R6N10MM-1 |
1 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-3 |
3 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-6 |
6 dB |
货期7-10天 |
查看曲线图 |

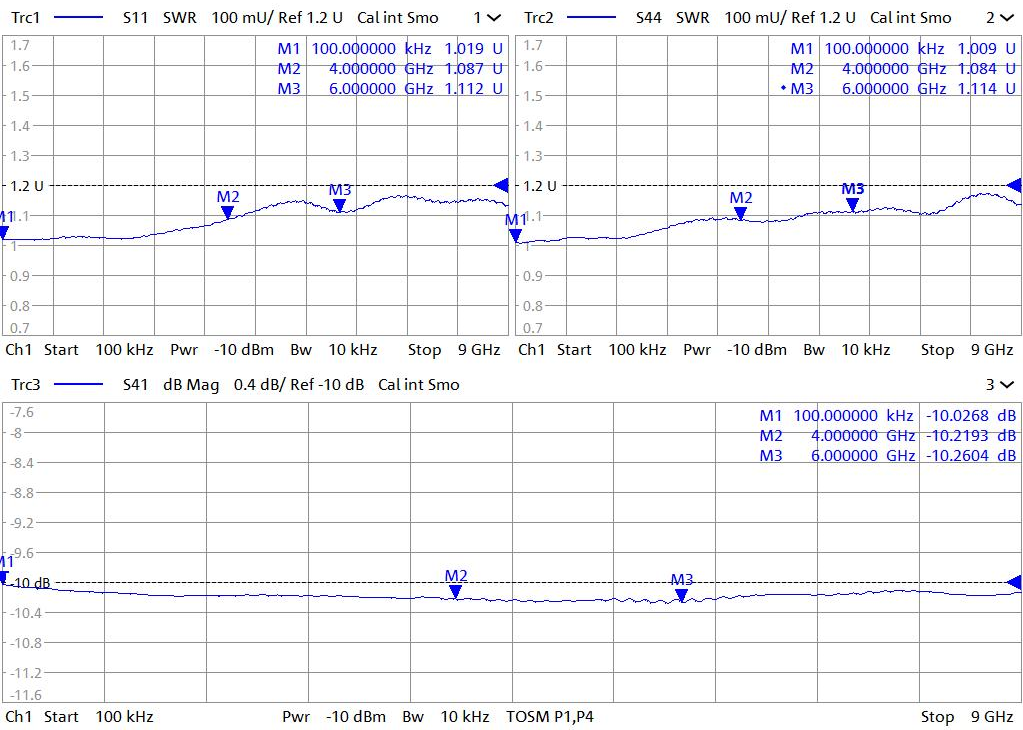

R6N10MM-10 |
10 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-20 |
20 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-30 |
30 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-40 |
40 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-50 |
50 dB |
货期7-10天 |
查看曲线图 |
R6N10MM-60 |
60 dB |
货期7-10天 |
查看曲线图 |
衰减值和精度(DC-6GHz)
Attenuation(dB)
|
1-10
|
11-20
|
21-30
|
31-40
|
41-50
|
51-60
|
Accuracy(dB)
|
±0.4
|
±0.5
|
±0.6
|
±0.7
|
±0.8
|
±0.9
|
使用说明及定制服务
1、为保证最佳性能,输入功率
超过平均功率50%,请使用风扇等方式散热(
风量≥6CFM),保持腔体表面温度在85度以内。
2、请参考规格书中功率降额曲线,在100°C时线性降额至1W。
3、定制服务包括:接头类型,方向性,特殊dB值,外形尺寸,更优的衰减精度及VSWR。
