♦ 特色选型工具

产品规格选型表，可定制

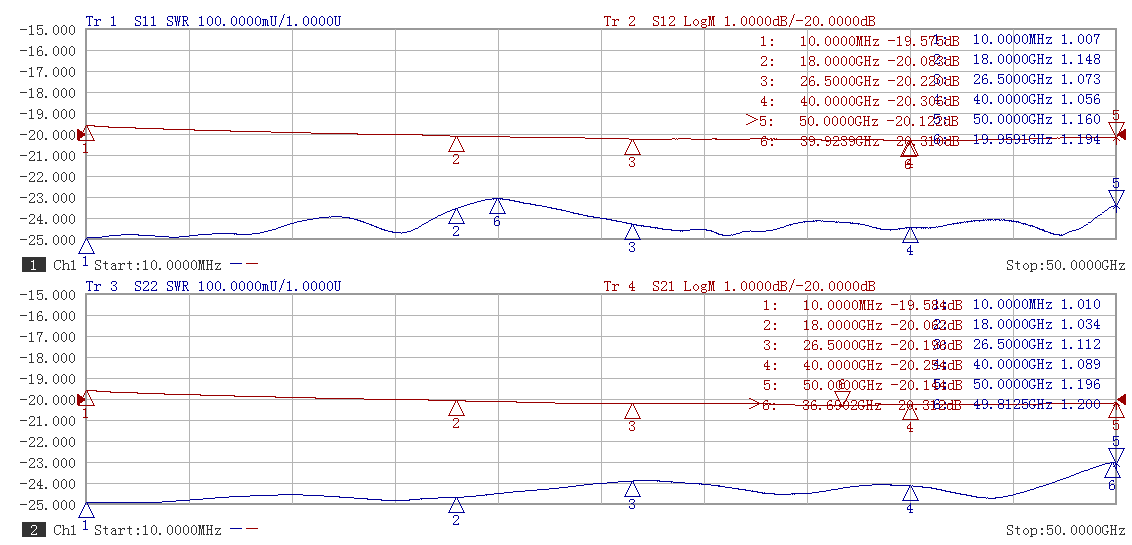

RFTOP P/N	衰减值(dB)	衰减精度(dB)	预估交期	典型测试曲线
R5020U-10	10	+2.2/-2.0	3-10天	查看曲线图
R5020U-20	20	+1.5/-1.2	3-10天	查看曲线图
R5020U-30	30	+1.5/-1.2	3-10天	查看曲线图
R5020U-40	40	+1.5/-1.2	3-10天	查看曲线图

使用说明及定制服务

1、使用说明：大功率单向衰减器注意输入/输出标记，为保证产品寿命和最佳性能，切勿长时间满功率使用，当存在峰值功率时，需在标称信号脉宽和占空比内使用。当输入功率超过平均功率50%时，请使用风扇等方式散热，并保持腔体表面温度在80℃内。当温度上升至100°C时R5020U-XX系列衰减器耐受功率将线性降额至约2W，具体请参考RFTOP衰减器功率降额曲线。

2、选型建议：标称平均功率是指在常温25℃良好散热条件下短时间能承受的最大功率。请根据实际输入平均功率、峰值功率、工作频段、环境温度、散热条件、使用时长及预留合理功率余量，并参考RFTOP衰减器选型及使用指南选择合适功率的产品。

3、定制服务：包括接头类型、外形尺寸、功率方向性、PIM、特殊dB值及更优的电性能。

RFTOP衰减器/负载功率降额曲线

规格书预览下载中文版 下载English版

接头查询： 1.0mm 1.85mm 2.4mm 2.92mm 3.5mm 4.3-10 BNC L29(DIN 7/16) N QMA SMA SMP(GPO) SSMA SSMP(GPPO,SMPM) TNC

波导查询： WR10(BJ900) WR15(BJ620) WR22(BJ400) WR28(BJ320) WR34(BJ260) WR51(BJ180) WR90(BJ100)

功率查询： 0.32W 1W 2W 5W 8W 10W 13W 15W 18W 20W 22W 25W 30W 35W 40W 45W 50W 60W 75W 100W 150W 200W 250W 300W 400W 500W 600W 700W 1000W 1500W 2000W

RFTOP提供近1500+型号的射频衰减器，频率覆盖DC-110GHz，包括低功率、中功率、大功率、低互调、内置式、精密型、经济型、步进式、波导衰减器等，能满足射频行业不同应用类型的客户需求。产品广泛应用于无线通信、仪器仪表、雷达、实验室测试等领域。95%以上型号产品提供了产品实测性能曲线图（可在规格书上查询）。

资源导航：普军级 | 专业型 | 经济型 | 抗脉冲 | 低互调 | 内置式 | 小尺寸版 | 品牌矢网电性能实测数据对比 | 衰减器手册下载
