SSMA同轴固定衰减器, DC-26.5GHz, 2W, 1-40dB, 双向, 公头-母头, 圆形, 接头不锈钢
- 产品型号：R27SA2-XX
- 频率范围：DC-26.5GHz
- 阻 抗：50 驻波比：1.4 max
- 平均输入功率：2W @25℃，在100°C时线性降额至 0.2W。
- 方向性：Bidirectional, SSMA male to SSMA female
- 材料特性：接头不锈钢
- 散热体：N/A
- 可定制衰减值：1-40dB
| 产品规格选型表，可定制 | ||||

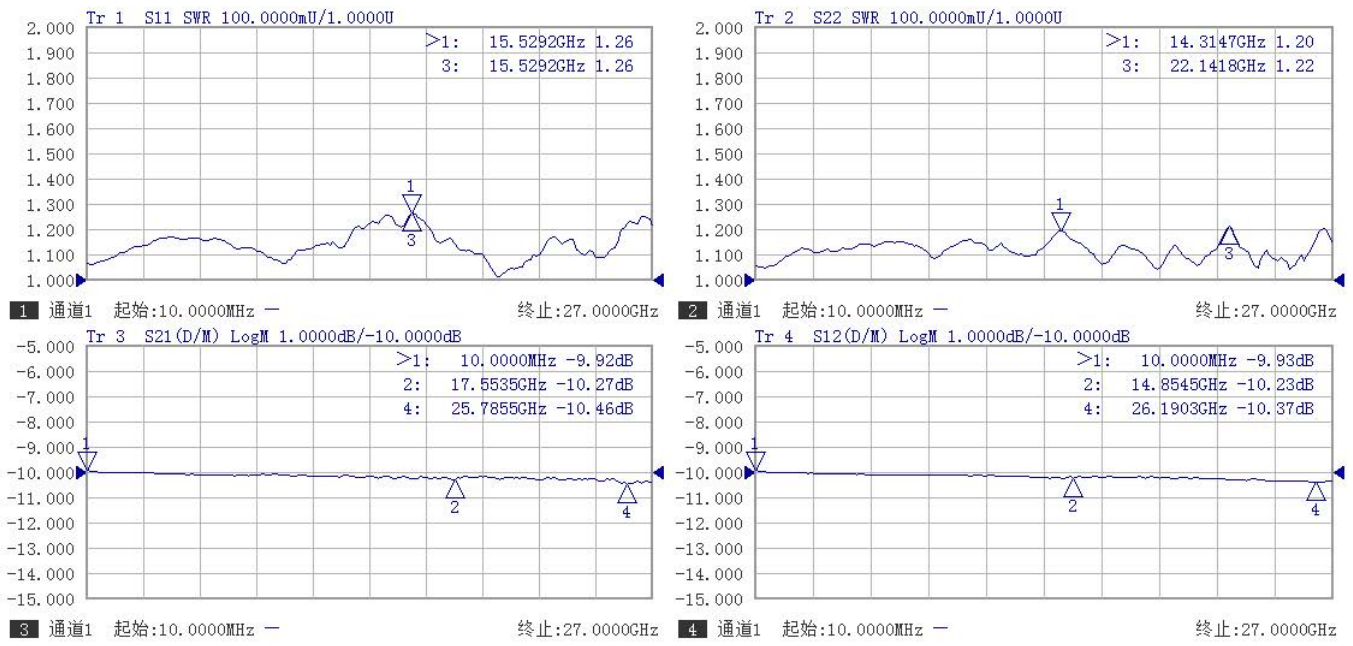

| RFTOP P/N | 衰减值(dB) | 衰减精度(dB) | 预估交期 | 典型测试曲线 |
| R27SA2-1 | 1 | +0.8/-0.4 | 5-12天 | 查看曲线图 |
| R27SA2-3 | 3 | +0.8/-0.4 | 5-12天 | 查看曲线图 |
| R27SA2-6 | 6 | +0.8/-0.4 | 5-12天 | 查看曲线图 |
| R27SA2-10 | 10 | ±0.6 | 5-12天 | 查看曲线图 |
| R27SA2-20 | 20 | ±0.6 | 5-12天 | 查看曲线图 |
| R27SA2-30 | 30 | +1.0/-0.8 | 5-12天 | 查看曲线图 |
| R27SA2-40 | 40 | +1.0/-0.8 | 5-12天 | 查看曲线图 |
使用说明及定制服务
1、使用说明：大功率单向衰减器注意输入/输出标记，为保证产品寿命和最佳性能，切勿长时间满功率使用，当存在峰值功率时，需在标称信号脉宽和占空比内使用。当输入功率超过平均功率50%时，请使用风扇等方式散热，并保持腔体表面温度在80℃内。当温度上升至100°C时R27SA2-XX系列衰减器耐受功率将线性降额至约0.2W，具体请参考RFTOP衰减器功率降额曲线。 2、选型建议：标称平均功率是指在常温25℃良好散热条件下短时间能承受的最大功率。请根据实际输入平均功率、峰值功率、工作频段、环境温度、散热条件、使用时长及预留合理功率余量，并参考RFTOP衰减器选型及使用指南选择合适功率的产品。 3、定制服务：包括接头类型、外形尺寸、功率方向性、PIM、特殊dB值及更优的电性能。 |
 RFTOP衰减器/负载功率降额曲线 |
规格书预览 下载中文版 下载English版
