产品规格选型表,可定制 |
RFTOP P/N |
衰减值及精度 |
预估交期 |

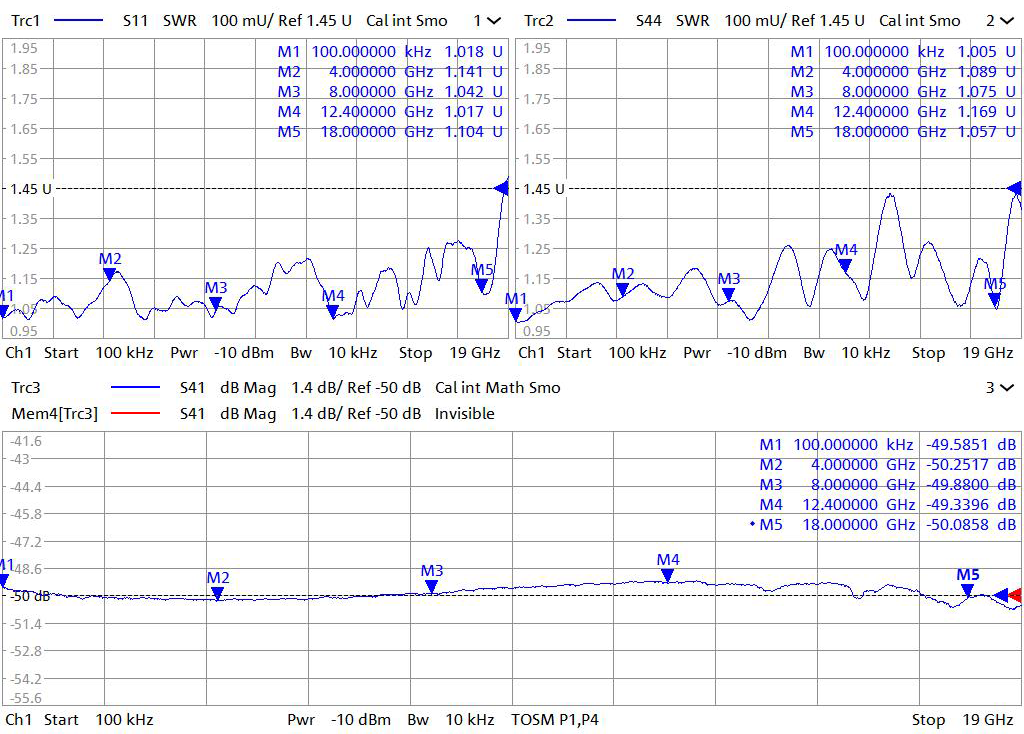

典型测试曲线 |
R18N300FFUA-10 |
10 dB ±3.5 |
货期10-13天 |
查看曲线图 |
R18N300FFUA-20 |
20 dB ±2.0 |
货期10-13天 |
查看曲线图 |
R18N300FFUA-30 |
30 dB ±1.5 |
货期10-13天 |
查看曲线图 |
R18N300FFUA-40 |
40 dB ±1.3 |
货期10-13天 |
查看曲线图 |
R18N300FFUA-50 |
50 dB ±1.3 |
货期10-13天 |
查看曲线图 |
R18N300FFUA-60 |
60 dB ±1.4 |
货期10-13天 |
查看曲线图 |
衰减值和精度(DC-18GHz)
Attenuation(dB)
|
10
|
30
|
40
|
50
|
60
|
Accuracy(dB)
|
±3.5
|
±1.5
|
±1.5
|
±1.3
|
±1.4
|
使用说明及定制服务
1、为保证最佳性能,输入功率
超过平均功率50%,请使用风扇等方式散热(
风量≥180CFM),保持腔体表面温度在85度以内。
2、请参考规格书中功率降额曲线,在100°C时线性降额至30W。
3、单向衰减器要注意输入/输出标记。
4、定制服务包括:接头类型,方向性,特殊dB值,外形尺寸,更优的衰减精度及VSWR。
