1.85mm公 转 1.85mm母 毫米波高性能测试电缆组件|精密型, 稳相, DC-67GHz, 配接RCT260电缆, 线径2.6mm

  • 产品型号：RCT260-VMVF-L
  • 产品等级：精密型
  • 产品特性：稳相
  • 频率范围：DC-67GHz
  • 驻  波  比：-
  • 损耗@⻓1米：6.32 dB Max @67GHz
  • 传播速率：74%
  • 屏蔽效率：90dB Min
  • 介质耐压：500V@DC
  • 工作温度：-55~+125℃
  • 连接器：1.85mm公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCT260 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.51 mm
2.电介质 低密度聚四氟乙烯 1.55 mm
3.内屏蔽层 镀银铜带绕包 1.70 mm
4.中间层 低密度聚四氟乙烯 1.90 mm
5.外屏蔽层 镀银铜丝编织 2.20 mm
6.电缆护套 蓝色FEP 2.60 mm
产品选型表及损耗指标@25℃，可定制

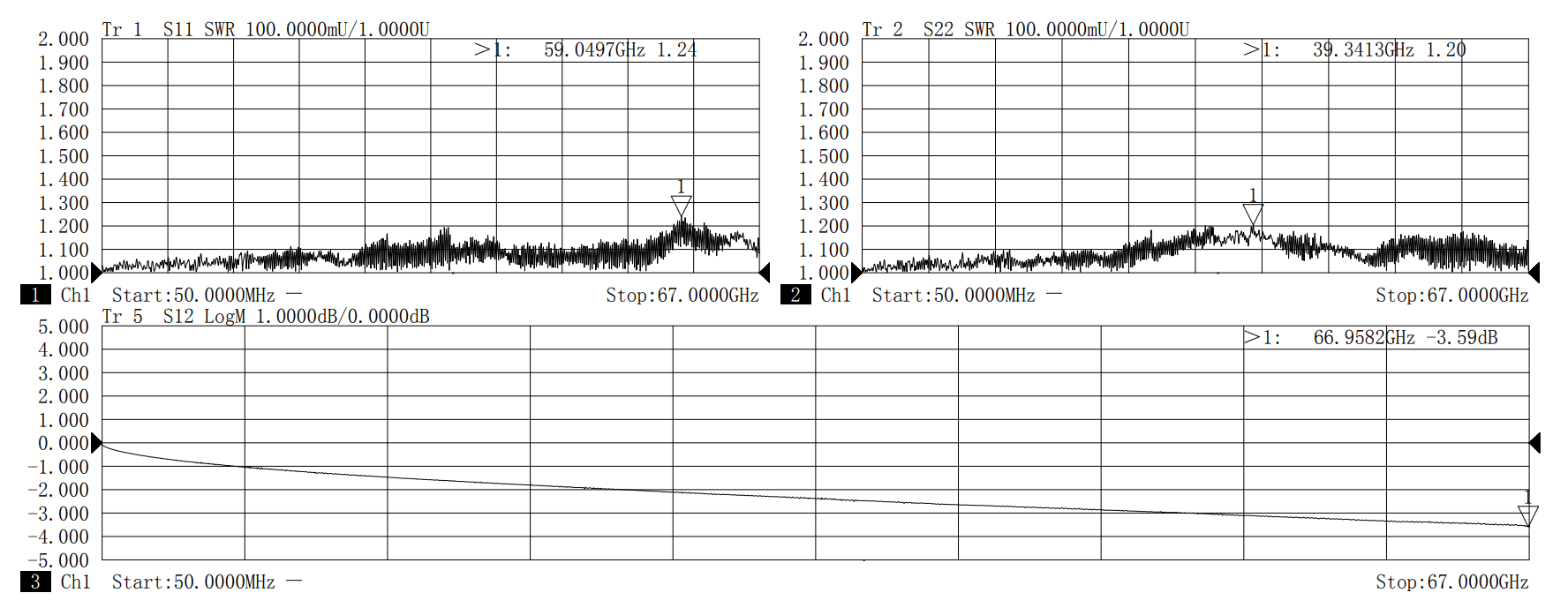

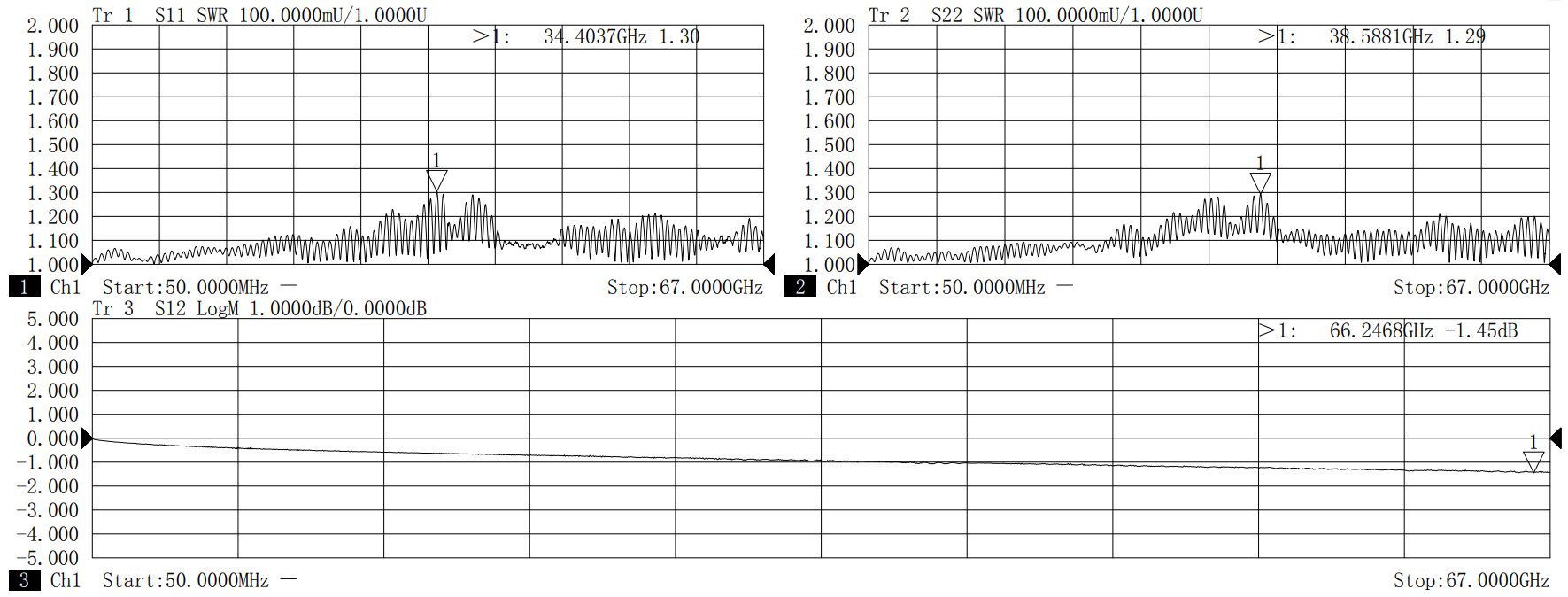

RFTOP P/N L(mm) 3GHz 35GHz 67GHz 测试曲线
RCT260-VMVF-300 300 0.63 dB 1.55 dB 2.11 dB
RCT260-VMVF-600 600 0.97 dB 2.79 dB 3.91 dB
RCT260-VMVF-1M 1000 1.41 dB 4.46 dB 6.32 dB
RCT260-VMVF-1.5M 1500 1.97 dB 6.53 dB 9.33 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
