2.92mm(K,SK)公 转 2.92mm(K,SK)公 毫米波高性能铠装测试电缆组件|精密型, 带铠甲, DC-40GHz, 配接RCT360电缆/RCP600铠甲 , 线径6mm

2.92mm(K,SK)公 转 2.92mm(K,SK)公 毫米波高性能铠装测试电缆组件|精密型, 带铠甲, DC-40GHz, 配接RCT360电缆/RCP600铠甲 , 线径6mm

  • 产品型号：RCP600-KMKM-L
  • 产品等级：精密型
  • 产品特性：带铠甲
  • 频率范围：DC-40GHz
  • 驻  波  比：1.3 Max
  • 损耗@⻓1米：3.44 dB Max @40GHz
  • 传播速率：76%
  • 屏蔽效率：90dB Min
  • 幅度稳定性：±0.05dB Max
  • 介质耐压：500V@DC
  • 机械相位：±7°
  • 工作温度：-40~+125℃
  • 连接器：2.92mm(K,SK)公
  • 材料特性：不锈钢
  • 预估交期：7-10天
RCT360/RCP600 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 0.72 mm
2.电介质 低密度聚四氟乙烯 2.10 mm
3.内屏蔽层 镀银铜带绕包 2.25 mm
4.中间层 低密度聚四氟乙烯 2.55 mm
5.外屏蔽层 镀银铜丝编织 3.01 mm
6.电缆护套 蓝色FEP 3.60 mm
7.铠甲弹簧 不锈钢带 4.95 mm
8.编织层 镀锡丝 5.20 mm
9.稳定层 聚四氟乙烯 5.50 mm
10.铠甲护套 紫黑色PTFE 6.00 mm
产品选型表及损耗指标@25℃，可定制
RFTOP P/N L(mm) 3GHz 22GHz 40GHz 测试曲线
RCP600-KMKM-600 600 0.75 dB 1.63 dB 2.16 dB

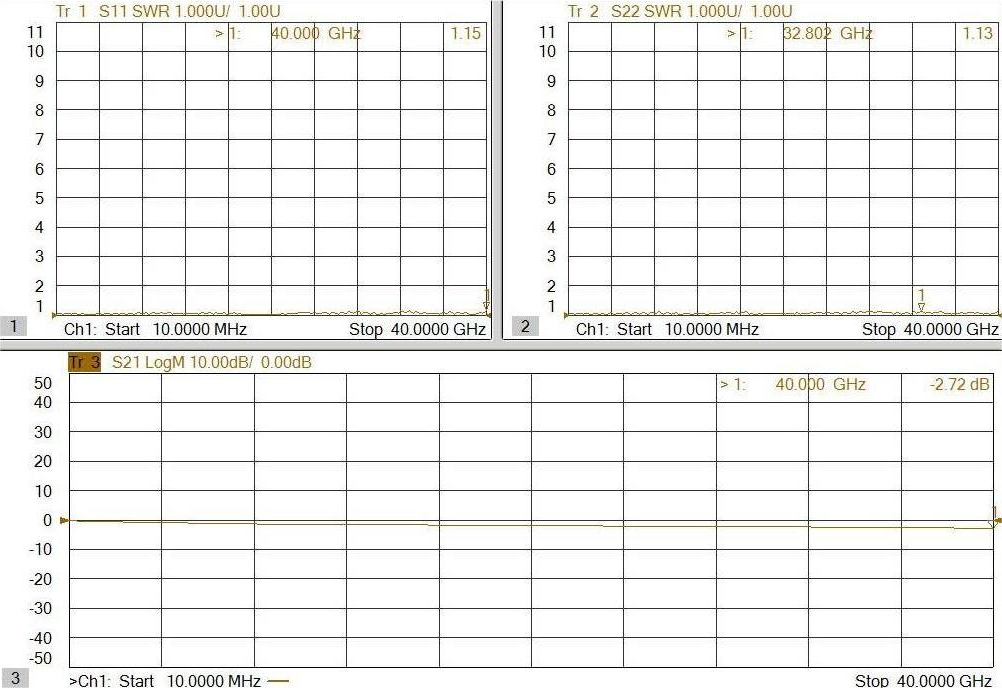

RCP600-KMKM-1M 1000 1.09 dB 2.56 dB 3.44 dB 查看曲线图
RCP600-KMKM-1.1M 1100 1.17 dB 2.79 dB 3.76 dB
RCP600-KMKM-1.2M 1200 1.26 dB 3.02 dB 4.08 dB
RCP600-KMKM-2M 2000 1.93 dB 4.86 dB 6.63 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版

选型工具 | 同轴电缆组件 | 微波电缆组件 | 带铠甲同轴组件 | 定制电缆组件 | Cable Assemblys（DC-110GHz）
RFTOP提供超过1000款同轴射频电缆组件，频率覆盖DC-110GHz，按应用分为动态和静态两大类，按材质结构分超柔、柔性、半柔、半刚等，可提供稳幅稳相、相位匹配、低损耗、低延迟等高性能产品定制。 RFTOP产品出厂100%射频性能测试，95%以上型号提供产品实测性能曲线图（可在规格书上查询）。RFTOP产品具有频率范围广、界面尺寸精准、电压驻波比小、可靠性高、耐久性好、高性价比、交期快等特点，请您放心选购。
