SMA公 转 SMA公 经济型超柔电缆组件|经济型, 超柔, DC-26.5GHz, 配接RCE280电缆, 线径2.8mm

SMA公 转 SMA公 经济型超柔电缆组件|经济型, 超柔, DC-26.5GHz, 配接RCE280电缆, 线径2.8mm

  • 产品型号：RCE280-SMSM-L
  • 产品等级：经济型
  • 产品特性：超柔
  • 频率范围：DC-26.5GHz
  • 驻  波  比：1.3 Max
  • 损耗@⻓1米：4.67 dB Max @26.5GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 工作温度：-40~+85℃
  • 连接器：SMA公
  • 材料特性：不锈钢
  • 预估交期：7-10天

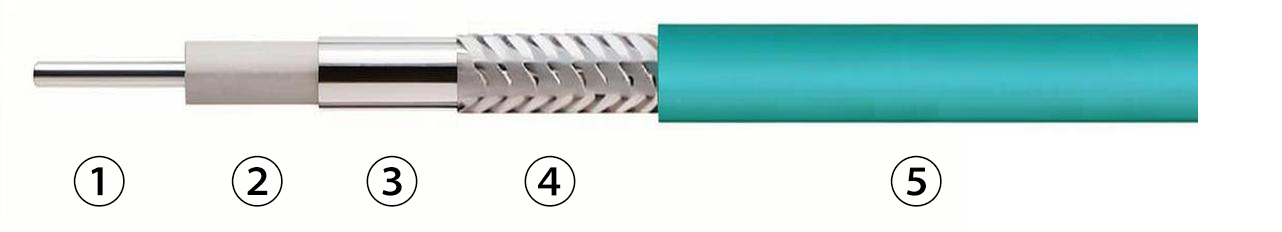

RCE280 结构特性
结构 材料 外径
1.中心导体 镀银铜线 0.53 mm
2.电介质 聚四氟乙烯 1.68 mm
3.内屏蔽层 镀银铜带绕包 1.88 mm
4.外屏蔽层 镀银铜丝编织 2.20 mm
5.电缆护套 绿色PUR 2.80 mm
产品选型表及损耗指标@25℃，可定制

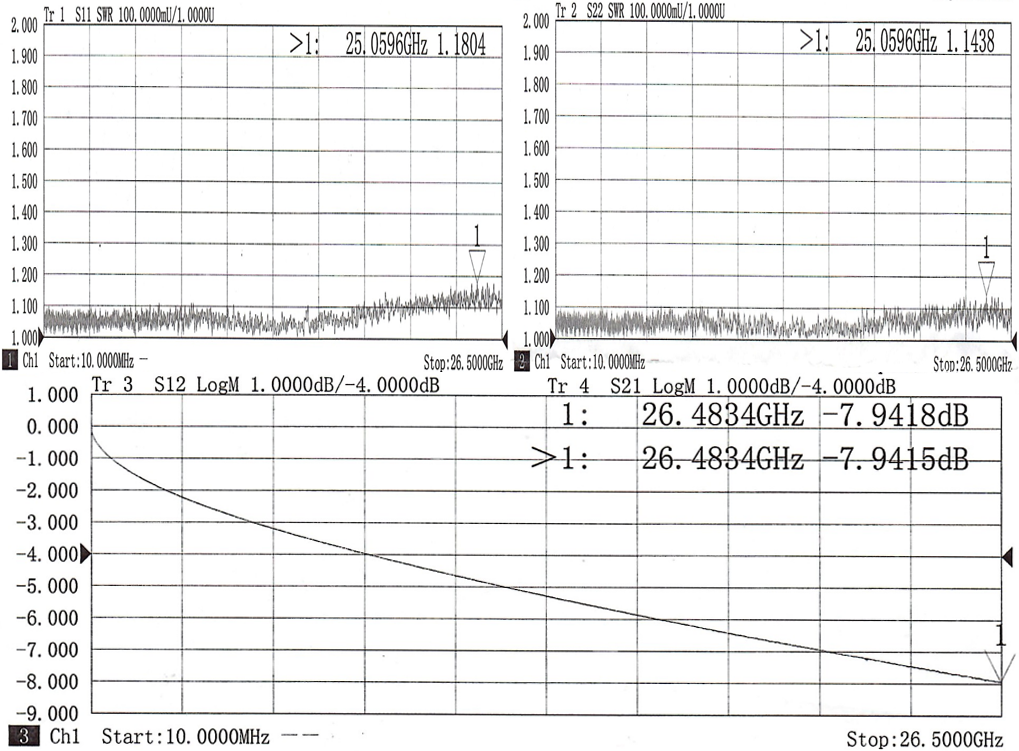

RFTOP P/N L(mm) 3GHz 15GHz 26.5GHz 测试曲线
RCE280-SMSM-300 300 0.94 dB 1.45 dB 1.82 dB

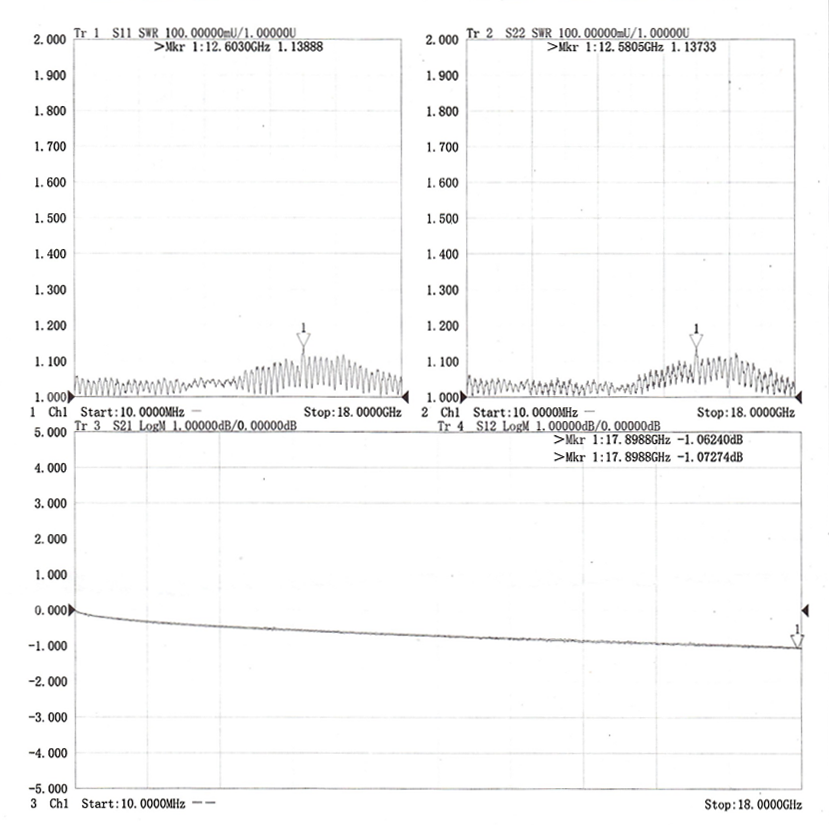

RCE280-SMSM-350 350 1.00 dB 1.59 dB 2.03 dB

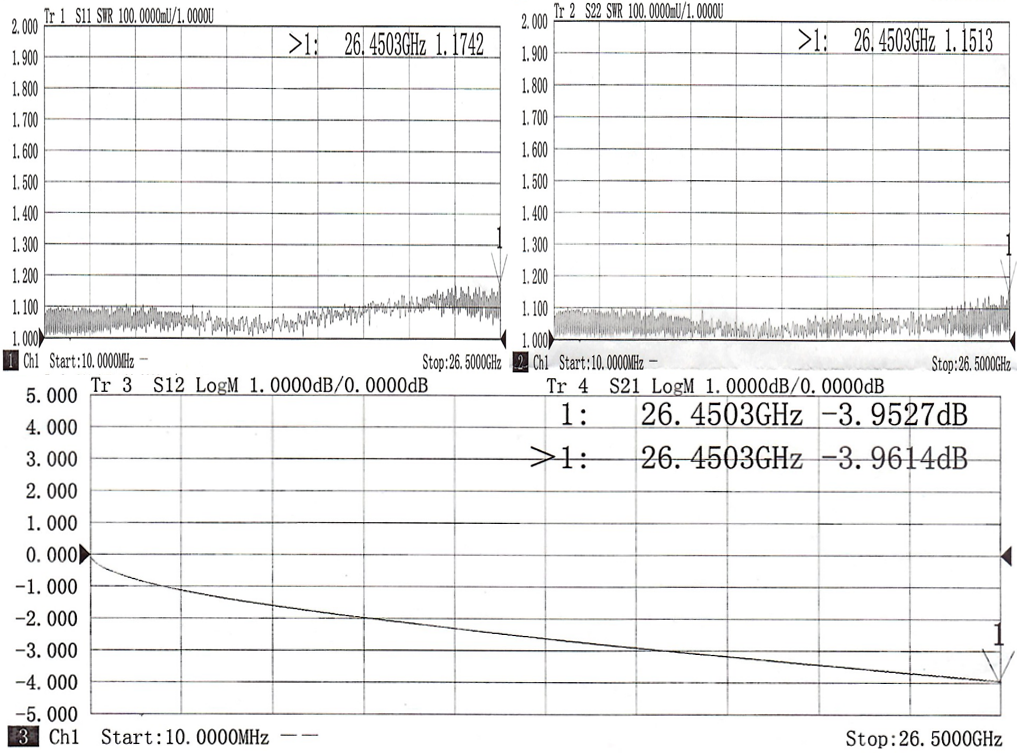

RCE280-SMSM-1M 1000 1.74 dB 3.44 dB 4.67 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
