RCE280经济型超柔电缆, DC-26.5GHz, 线径2.8mm, 绿色PUR, 经济型, 超柔

RCE280经济型超柔电缆, DC-26.5GHz, 线径2.8mm, 绿色PUR, 经济型, 超柔

  • 产品型号：RCE280
  • 产品等级：经济型
  • 产品特性：超柔
  • 频率范围：DC-26.5GHz
  • 损耗@长1米：4.07 dB Max @26.5GHz
  • CW功率@25℃：31W @26.5GHz, 110W @3GHz
  • 电容值：94 pF/m
  • 传播速率：70%
  • 屏蔽效率：90dB Min
  • 介质耐压：1000V@DC
  • 材料特性：绿色PUR
  • 工作温度：-40~+85℃
  • 预估交期：7-10天
小批量快购 Go RFbuy射频商城

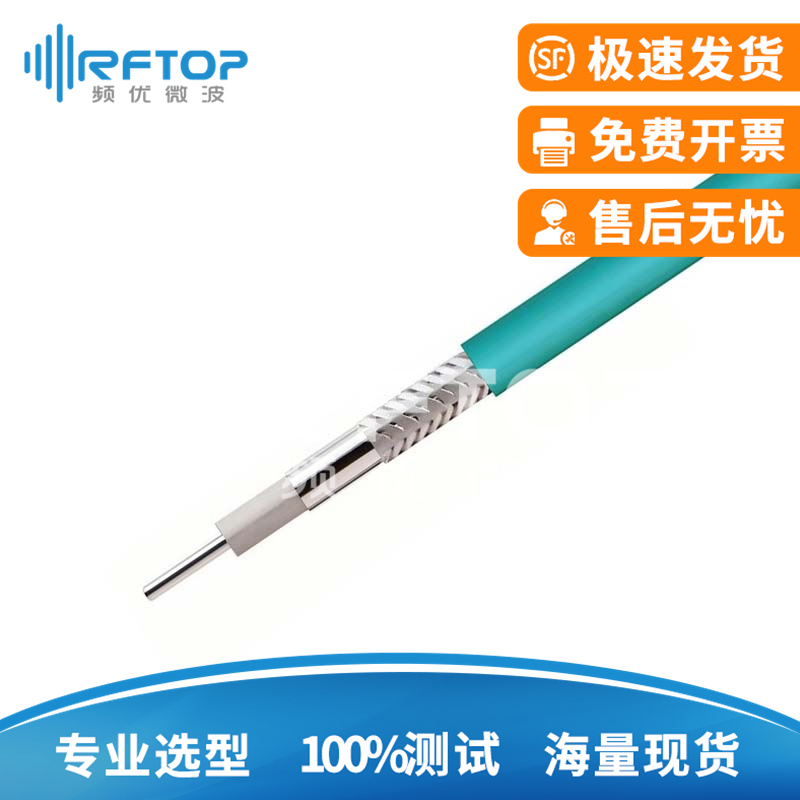

RCE280结构特性
结构 材料 外径(mm)
1.中心导体 镀银铜线 0.53
2.电介质 聚四氟乙烯 1.68
3.内屏蔽层 镀银铜带绕包 1.88
4.外屏蔽层 镀银铜丝编织 2.20
5.电缆护套 绿色PUR 2.80
频率(MHz) 衰减(dB/100M) CW功率(W)
300 33.40 376
500 43.56 288
1000 62.76 200
2450 101.72 123
3000 113.70 110
4000 133.40 94
6000 167.72 75
8000 197.88 63
10000 225.39 56
12400 255.97 49
18000 320.44 39
26500 407.15 31
dB/100M=K1× sqrt(FMHz) + K2× FMHz
K1=1.860236 , K2=.003937 , P3=12561.018
RCE280电缆和配件订货信息
RFTOP P/N 规格和包装 长度
RCE280-10M 密封袋装 10米
RCE280-300M 木质卷轴 300米
RCE280电缆组件订货信息
RFTOP P/N 工作频率及连接器类型 长度
RCE280-SMSM-L DC-26.5GHz, SMA公 - SMA公 可定制|查看
RCE280-SMSF4F-L DC-18GHz, SMA公 - SMA母 可定制|查看
RCE280-SMSF2F-L DC-18GHz, SMA公 - SMA母 可定制|查看
RCE280-SMWSMW-L DC-18GHz, SMA公 - SMA公 可定制|查看
RCE280-SMWSM-L DC-18GHz, SMA公 - SMA公 可定制|查看
RCE280-SMSFY-L DC-18GHz, SMA公 - SMA母 可定制|查看
RCE280-SFYSF-L DC-18GHz, SMA母 - SMA母 可定制|查看
RCE280-SMSF-L DC-18GHz, SMA公 - SMA母 可定制|查看
RCE280-SFSF-L DC-18GHz, SMA母 - SMA母 可定制|查看
定制服务：接头、长度、相位匹配/追踪、时延等，更多RCE280组件或使用智能计算器。

规格书预览 下载中文版   下载English版
