L29(DIN 7/16)公 转 L29(DIN 7/16)公 大功率低损耗稳相电缆|精密型, 大功率, DC-6GHz, 配接RCB1500电缆, 线径15mm

L29(DIN 7/16)公 转 L29(DIN 7/16)公 大功率低损耗稳相电缆|精密型, 大功率, DC-6GHz, 配接RCB1500电缆, 线径15mm

  • 产品型号：RCB1500-DMDM-L
  • 产品等级：精密型
  • 产品特性：大功率
  • 频率范围：DC-6GHz
  • 驻  波  比：1.25 Max
  • 损耗@⻓1米：.67 dB Max @6GHz
  • 电容值：88 pF/m
  • 传播速率：76%
  • 屏蔽效率：100dB Min
  • 介质耐压：5000V@DC
  • 温度相位：1500 PPM Max
  • 工作温度：-55~+125℃
  • 连接器：L29(DIN 7/16)公
  • 材料特性：黄铜镀三元合金
  • 预估交期：7-10天
RCB1500 结构特性
结构 材料 外径
1.中心导体 单芯镀银铜线 4.40 mm
2.电介质 低密度聚四氟乙烯 12.90 mm
3.内屏蔽层 镀银铜带编织 13.22 mm
4.中间层 铝箔纵包 13.35 mm
5.外屏蔽层 镀银铜丝编织 13.85 mm
6.电缆护套 淡蓝色FEP 15.00 mm
产品选型表及损耗指标@25℃，可定制

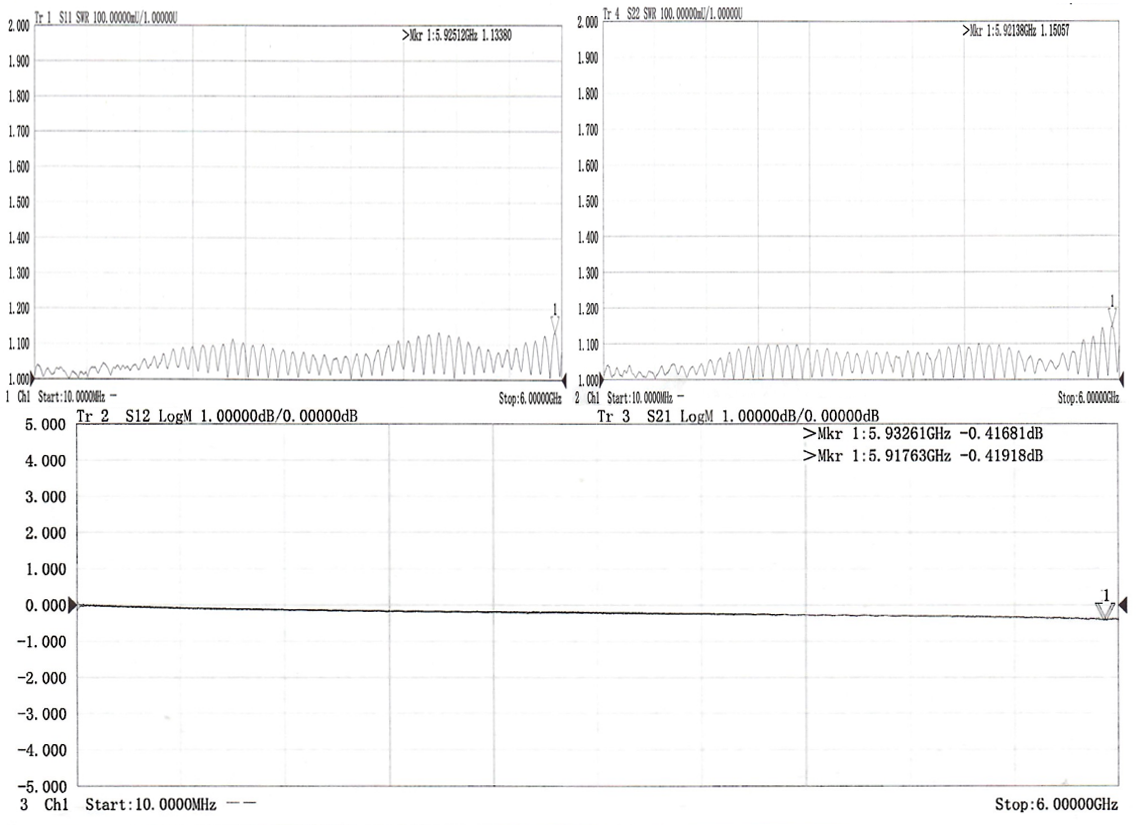

RFTOP P/N L(mm) 3GHz 4GHz 6GHz 测试曲线
RCB1200-DMDM-2M 2000 0.77 dB 0.86 dB 0.94 dB
RCB1200-DMDM-7M 7000 1.69 dB 2.01 dB 2.30 dB
定制服务：包括接头、长度、相位匹配/追踪、时延及更优电性能。

规格书预览 下载中文版   下载English版
