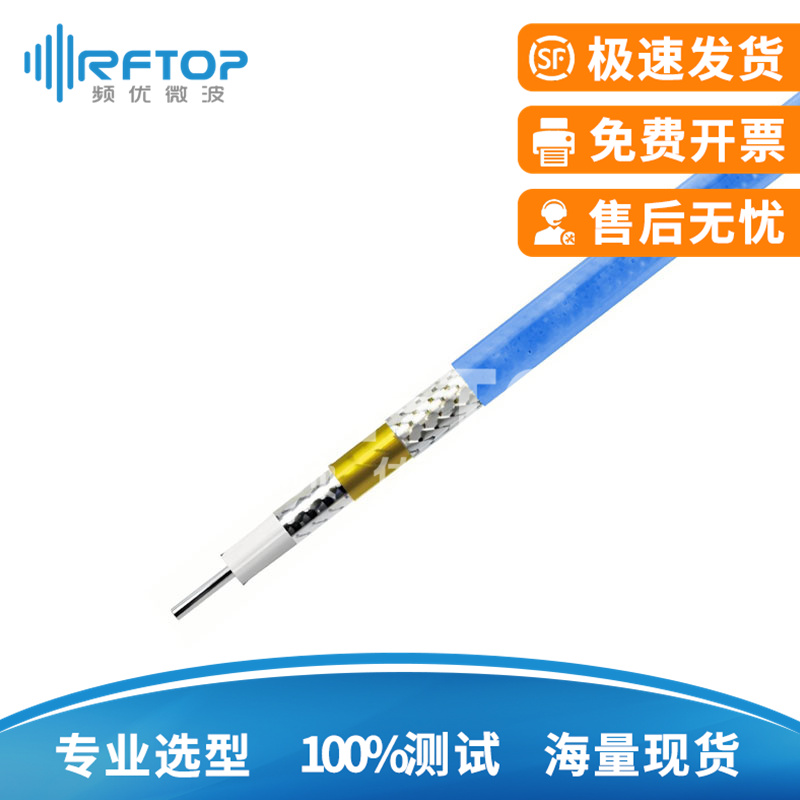

| RCB1500结构特性 |
 |
| 结构 |
材料 |
外径(mm) |
| 1.中心导体 |
单芯镀银铜线 |
4.40 |
| 2.电介质 |
低密度聚四氟乙烯 |
12.90 |
| 3.内屏蔽层 |
镀银铜带编织 |
13.22 |
| 4.中间层 |
铝箔纵包 |
13.35 |
| 5.外屏蔽层 |
镀银铜丝编织 |
13.85 |
| 6.电缆护套 |
淡蓝色FEP |
15.00 |
| RCB1500可替代型号 |
| Times |
SFT600 |
| 频率(MHz) |
衰减(dB/100M) |
CW功率(W) |
| 50 |
2.18 |
26852 |
| 100 |
3.10 |
18882 |
| 200 |
4.42 |
13247 |
| 500 |
7.10 |
8250 |
| 800 |
9.08 |
6451 |
| 1000 |
10.21 |
5735 |
| 2000 |
14.79 |
3960 |
| 2450 |
16.51 |
3548 |
| 3000 |
18.44 |
3176 |
| 4000 |
21.60 |
2710 |
| 5000 |
24.47 |
2393 |
| 6000 |
27.11 |
2160 |
| dB/100M=K1× sqrt(FMHz) + K2× FMHz |
| K1=.304208 , K2=.000591 , P3=58555 |
|
| RCB1500裸缆订货选型表 |
| RFTOP P/N |
规格包装 |
规格长度 |
| RCB1500-10M |
密封袋装 |
10米 |
| RCB1500-200M |
木质卷轴 |
200米 |
| RCB1500电缆适配连接器选型表 |
| RFTOP P/N |
连接器名称 |
查看规格书 |
| RC6DMB-BB1500 |
L29(DIN 7/16)公电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RC6DFB-BB1500 |
L29(DIN 7/16)母电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RC6DFB-B4FB1500 |
L29(DIN 7/16)母四孔法兰电缆连接器|精密型, DC-6GHz |
查看规格书 |
| RCB1500成品电缆组件选型表 |
| RFTOP P/N |
工作频率及连接器类型 |
查看规格书 |
| RCB1500-NMNF-L |
DC-8GHz, N公 - N母 |
可定制|查看 |
| RCB1500-NMNM-L |
DC-8GHz, N公 - N公 |
可定制|查看 |
| RCB1500-NFNF-L |
DC-8GHz, N母 - N母 |
可定制|查看 |
| RCB1500-DF4FDF-L |
DC-6GHz, L29(DIN 7/16)母 - L29(DIN 7/16)母 |
可定制|查看 |
| RCB1500-DMDF-L |
DC-6GHz, L29(DIN 7/16)公 - L29(DIN 7/16)母 |
可定制|查看 |
| RCB1500-DMDM-L |
DC-6GHz, L29(DIN 7/16)公 - L29(DIN 7/16)公 |
可定制|查看 |
| RCB1500-DFDF-L |
DC-6GHz, L29(DIN 7/16)母 - L29(DIN 7/16)母 |
可定制|查看 |
| 定制服务：接头、长度、相位匹配/追踪、时延等，更多RCB1500组件或使用智能计算器。 |
|
