喇叭天线是面天线，是波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线，其优点是结构简单、频带宽、功率容量大、调整与使用方便。合理的选择喇叭尺寸，可以取得良好的辐射特性：相当尖锐的主瓣，较小副瓣和较高的增益。喇叭天线是波导传输线简单发展的产物，当电信号通过喇叭天线时，会产生电磁波，电磁波通过天线的开口辐射出去，从而实现信号的传输，在军事和民用上应用都非常广泛，是一种常见的测试用天线。
同轴查询：  1.0mm  1.85mm  2.4mm  2.92mm(K,SK)  N  SMA
波导查询： WR10(BJ900)   WR12(BJ740)   WR15(BJ620)   WR19(BJ500)   WR22(BJ400)   WR28(BJ320)   WR34(BJ260)   WR42(BJ220)   WR51(BJ180)   WR62(BJ140)   WR75(BJ120)   WR90(BJ100)   WR112(BJ84)   WR137(BJ70)   WR159(BJ58)   WR187(BJ48)   WR229(BJ40)   WR284(BJ32)   WR340(BJ26)   WR430(BJ22)   WR510(BJ18)   WR650(BJ14)   WR770(BJ12)   WR975(BJ9)   WR1150(BJ8)   WR1500(BJ6)   WR1800(BJ5)   WR2100(BJ4)   WR2300(BJ3)   WRD180   WRD110   WRD650   WRD500   WRD750   WRD580   WRD475   WRD350   WRD250   WRD200   WRD840
快速选型：   重置条件
产品图 类型 产品型号 频率范围 接头类型 增益 驻波Max CW功率 规格书 购买/交期
标准增益喇叭天线
专业型		 RWHA22U-15 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 15dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22-10 32.9-50.1GHz WR22(BJ400)
FUGP400圆形法兰		 10dB 1.25 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22-15 32.9-50.1GHz WR22(BJ400)
FUGP400圆形法兰		 15dB 1.2 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线

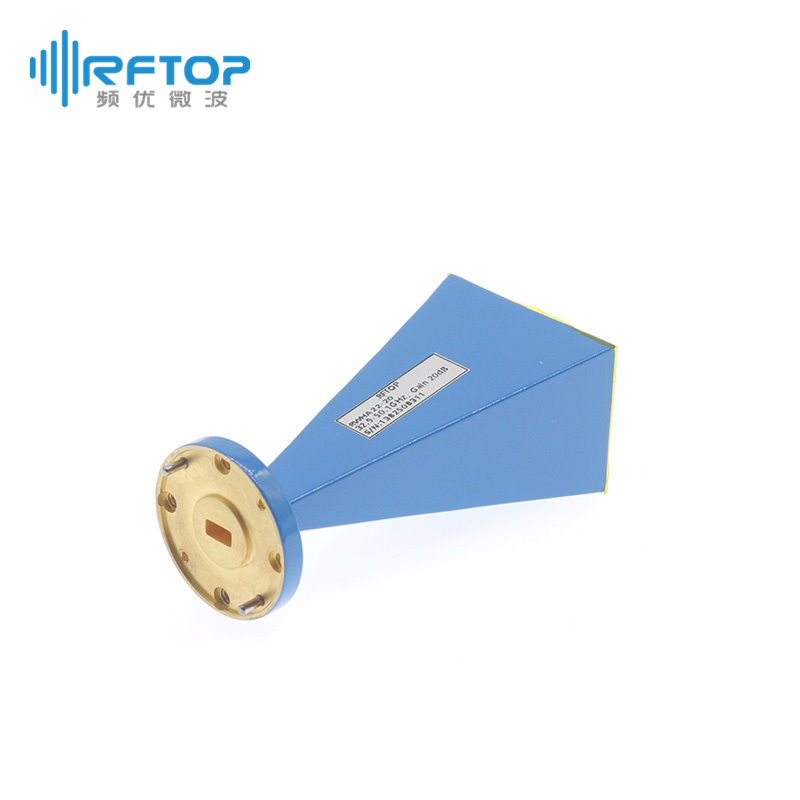

专业型		 RWHA22-20 32.9-50.1GHz WR22(BJ400)
FUGP400圆形法兰		 20dB 1.2 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22-25 32.9-50.1GHz WR22(BJ400)
FUGP400圆形法兰		 25dB 1.2 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22U-10 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 10dB 1.4 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22U-20 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 20dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型		 RWHA22U-25 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 25dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型
带支架		 RWHAL22U-10 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 10dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型
带支架		 RWHAL22U-15 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 15dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型
带支架		 RWHAL22U-20 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 20dB 1.3 - English
中文版		 RFbuy
交期21-22天
标准增益喇叭天线
专业型
带支架		 RWHAL22U-25 32.9-50.1GHz 2.4mm母头WR22(BJ400)
FUGP400圆形法兰		 25dB 1.3 - English
中文版		 RFbuy
交期21-22天
波导探头天线
专业型		 RWHA22-6 33-50GHz WR22(BJ400)
FUGP400圆形法兰		 6.5dB 1.5 - English
中文版		 RFbuy
交期21-22天
