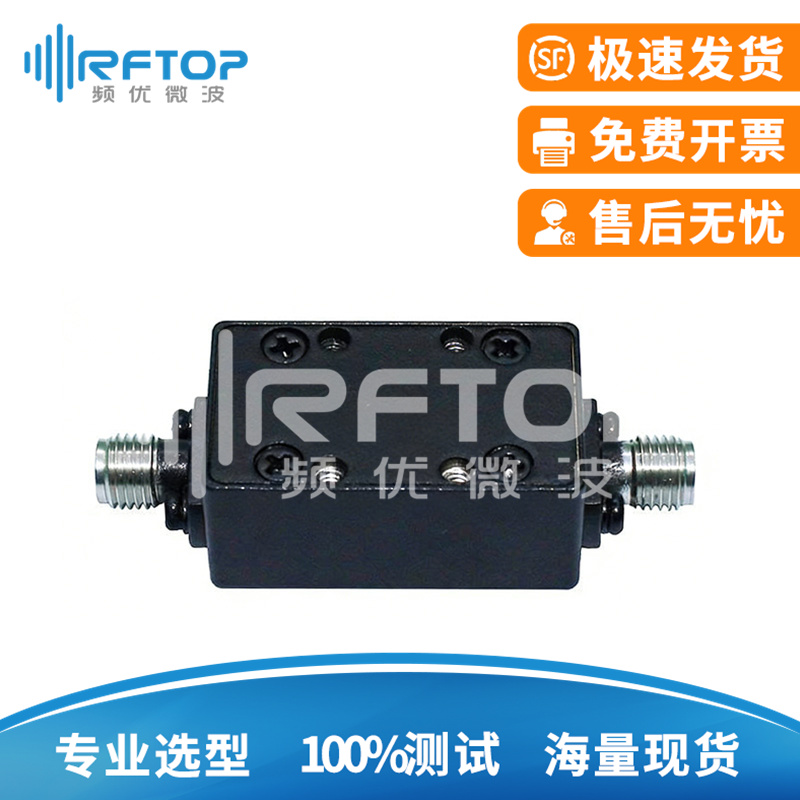

SMA 带阻LC滤波器, 不锈钢

SMA 带阻LC滤波器, 不锈钢

  • 产品型号：RFRLC3018S系列
  • 产品类型：带阻LC滤波器
  • 特性阻抗：50 Ohms
  • 工作温度：+10 ~ +50℃
  • 同轴类型：SMA母
  • 波导端口2：,
  • 外形尺寸：30×18×13mm
  • 产品净重：大约20g
  • 材料特性：不锈钢
  • 预估交期：-天
产品规格选型表，可定制
RFTOP P/N 通带 Pass Band 阻带 Stop Band 通过功率
中心频率 通带频率 驻波比 插损 纹波 阻带频率 抑制
RFRLC3018S-36M38 - DC-30MHz, 45-150MHz ≤1.8 ≤2dB - 36-38MHz ≥60dB .0316W
RFRLC3018S-39M41 - DC-33MHz, 48-400MHz ≤1.8 ≤2dB - 39-41MHz ≥60dB .0316W
RFRLC3018S-73M75 - DC-63MHz, 85-200MHz ≤1.8 ≤2dB - 73-75MHz ≥60dB .0316W
RFRLC3018S-94M103 - DC-85MHz, 112-500MHz ≤1.5 ≤3dB - 94.5-103.5MHz ≥55dB 1W
RFRLC3018S-135M175 - DC-110MHz, 210-1200MHz ≤1.8 ≤2dB - 135-175MHz ≥40dB 1W
RFRLC3018S-140M180 - DC-115MHz, 215-1200MHz ≤1.8 ≤2dB - 140-180MHz ≥40dB 1W
RFRLC3018S-300M450 - DC-240MHz, 550-1000MHz ≤1.8 ≤2dB - 300-450MHz ≥40dB 1W
RFRLC3018S-400M470 - DC-335MHz, 565-1500MHz ≤1.8 ≤2dB - 400-470MHz ≥40dB 1W
RFRLC3018S-400M515 - DC-330MHz, 610-1800MHz ≤1.8 ≤2dB - 400-515MHz ≥40dB 1W
RFRLC3018S-442M467 - DC-390MHz, 520-1000MHz ≤1.8 ≤2dB - 442.5-467.5MHz ≥40dB 1W

产品定制服务

1、定制服务包括：通带频率、阻带频率及部分电性能指标等。
2、请参考规格书第二页典型电性能实测曲线。

产品规格书预览 下载中文版   Datasheet
