当前位置：首页>产品选型>滤波器/双工器/多工器选型工具> SMA 四工器, 通带频率 791-821MHz, 1805-1880MHz, 2110-2170MHz, 2620-2690MHz, 黄铜镀三元合金 - RFPQ190129S-2655M

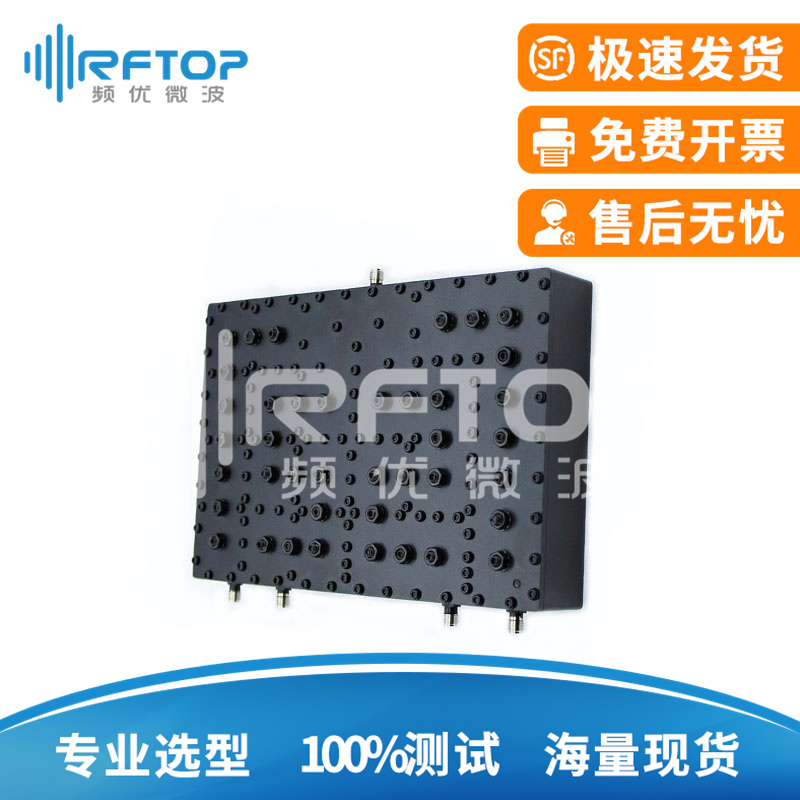

SMA 四工器, 通带频率 791-821MHz, 1805-1880MHz, 2110-2170MHz, 2620-2690MHz, 黄铜镀三元合金
- 产品型号：RFPQ190129S-2655M
- 产品类型：四工器
- 特性阻抗：50 Ohms
- 通过功率：20W @25℃
- 工作温度：-40 ~ +70℃
- 同轴类型：SMA母
- 波导端口2：,
- 外形尺寸：190×129×31mm
- 产品净重：大约1020g
- 材料特性：黄铜镀三元合金
- 预估交期：-天
| 通道参数性能表 | ||||||||
| 端口通道 | 通带 Pass Band | 阻带 Stop Band | ||||||
| 中心频率 | 通带频率 | 插损 | 纹波 | 阻带频率 | 抑制 | |||
| CH1 | 806MHz | 791-821MHz | ≤dB | - | 1805-2690MHz | ≥70dB | ||
| CH2 | 1842.5MHz | 1805-1880MHz | ≤dB | - | 791-821MHz, 2110-2690MHz | ≥70dB | ||
| CH3 | 2140MHz | 2110-2170MHz | ≤dB | - | 791-1880MHz, 2620-2690MHz | ≥70dB | ||
| CH4 | 2655MHz | 2620-2690MHz | ≤dB | - | 791-2170MHz | ≥70dB | ||
产品定制服务
1、定制服务包括：通带频率、阻带频率及部分电性能指标等。2、请参考规格书第二页典型电性能实测曲线。
产品规格书预览 下载中文版 Datasheet
- 选型工具 | 低通滤波器 | 高通滤波器 | 带通滤波器 | 带阻滤波器 | LC滤波器 | 双工器 | 多工器 | Filter | Diplexer
- 射频滤波器是无线通信系统中的关键元件，用于选择特定频率信号并抑制无用信号。其种类和性能特点对系统性能有直接影响。选择滤波器时，需在频率、带宽、插入损耗、带外抑制、尺寸、功率容量和成本之间进行权衡。产品包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器、双工器、多工器等。
