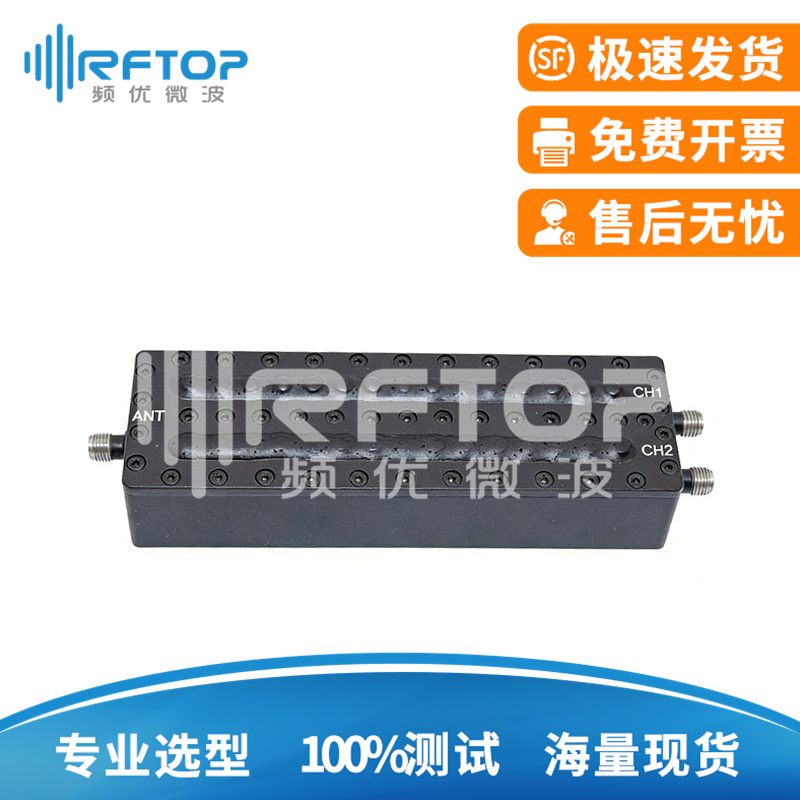

SMA 双工器, 通带频率 2200-2300MHz, 2400-2500MHz, 不锈钢
- 产品型号：RFPD12037S-2450M
- 产品类型：双工器
- 特性阻抗：50 Ohms
- 通过功率：30W @25℃
- 隔离度：70dB min
- 工作温度：-20 ~ +60℃
- 同轴类型：SMA母
- 波导端口2：,
- 外形尺寸：120×37×23mm
- 产品净重：大约191g
- 材料特性：不锈钢
- 预估交期：-天
| 通道参数性能表 | ||||||||
| 端口通道 | 通带 Pass Band | 阻带 Stop Band | ||||||
| 中心频率 | 通带频率 | 回波 | 插损 | 纹波 | 阻带频率 | 抑制 | ||
| CH1 | 2250MHz | 2200-2300MHz | ≥18dB | ≤1.7dB | ≤.8dB | 2400-2500MHz | ≥70dB | |
| CH2 | 2450MHz | 2400-2500MHz | ≥18dB | ≤1.7dB | ≤.8dB | 2200-2300MHz | ≥70dB | |
产品定制服务
1、定制服务包括：通带频率、阻带频率及部分电性能指标等。2、请参考规格书第二页典型电性能实测曲线。
