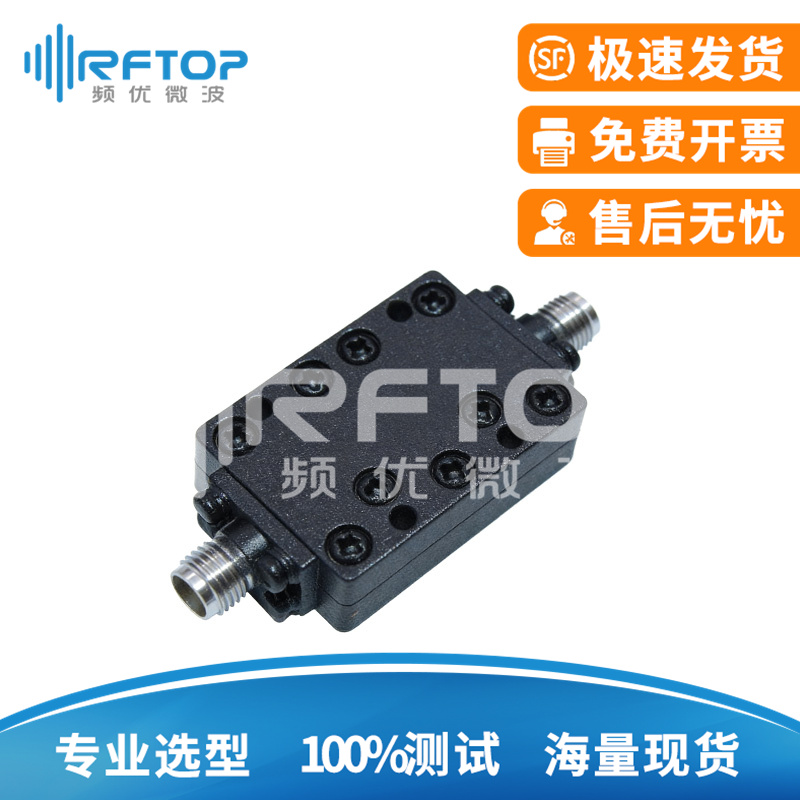

SMA 低通带线滤波器, 不锈钢

SMA 低通带线滤波器, 不锈钢

  • 产品型号：RFLS2921S系列
  • 产品类型：低通带线滤波器
  • 特性阻抗：50 Ohms
  • 通过功率：15W @25℃
  • 工作温度：-55 ~ +85℃
  • 同轴类型：SMA母
  • 波导端口2：,
  • 外形尺寸：29×21×10mm
  • 产品净重：大约20g
  • 材料特性：不锈钢
  • 预估交期：-天
产品规格选型表，可定制
RFTOP P/N 通带 Pass Band 阻带 Stop Band 通过功率
中心频率 通带频率 驻波比 插损 纹波 阻带频率 抑制
RFLS2921S-8.5G - DC-8.5GHz ≤1.4 ≤1.5dB - 9.3-17GHz ≥50dB 15W
RFLS2921S-9G - DC-9GHz ≤1.4 ≤1.5dB - 9.8-17GHz ≥50dB 15W
RFLS2921S-9.5G - DC-9.5GHz ≤1.4 ≤1.5dB - 10.2-18GHz ≥50dB 15W

产品定制服务

1、定制服务包括：通带频率、阻带频率及部分电性能指标等。
2、请参考规格书第二页典型电性能实测曲线。

产品规格书预览 下载中文版   Datasheet
