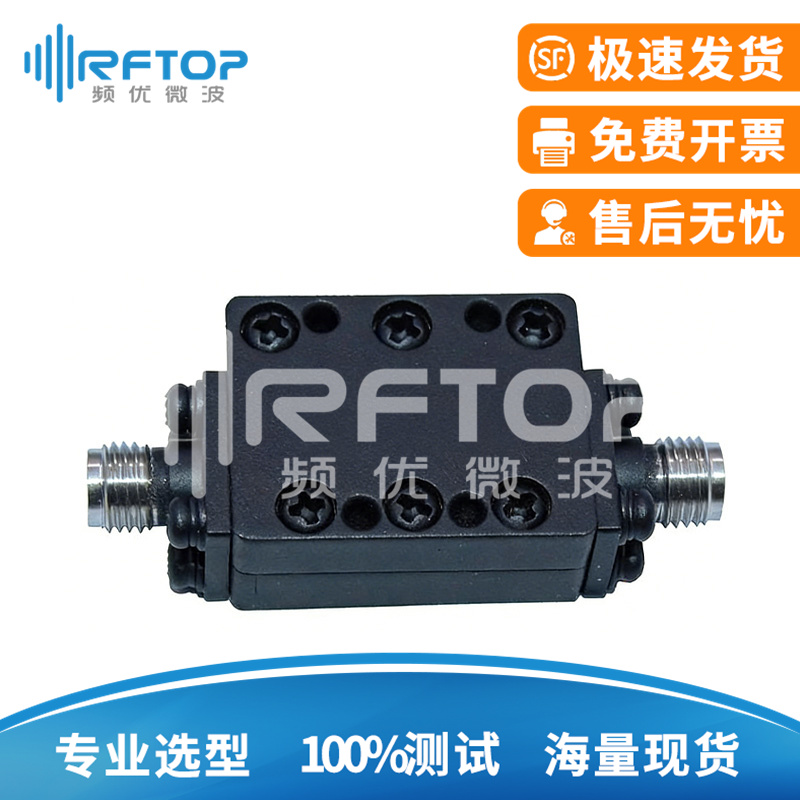

SMA 低通带线滤波器, 不锈钢
- 产品型号：RFLS2419S系列
- 产品类型：低通带线滤波器
- 特性阻抗：50 Ohms
- 通过功率：15W @25℃
- 工作温度：-55 ~ +85℃
- 同轴类型：SMA母
- 波导端口2：,
- 外形尺寸：24×19×10mm
- 产品净重：大约15g
- 材料特性：不锈钢
- 预估交期：-天
| 产品规格选型表，可定制 | ||||||||
| RFTOP P/N | 通带 Pass Band | 阻带 Stop Band | 通过功率 | |||||
| 中心频率 | 通带频率 | 驻波比 | 插损 | 纹波 | 阻带频率 | 抑制 | ||
| RFLS2419S-11G | - | DC-11GHz | ≤1.5 | ≤1.5dB | - | 12.1-19GHz | ≥50dB | 15W |
| RFLS2419S-11.5G | - | DC-11.5GHz | ≤1.5 | ≤1.5dB | - | 12.6-20GHz | ≥50dB | 15W |
| RFLS2419S-12G | - | DC-12GHz | ≤1.5 | ≤1.5dB | - | 13.1-20GHz | ≥50dB | 15W |
| RFLS2419S-12.5G | - | DC-12.5GHz | ≤1.5 | ≤1.5dB | - | 13.7-20GHz | ≥50dB | 15W |
产品定制服务
1、定制服务包括：通带频率、阻带频率及部分电性能指标等。2、请参考规格书第二页典型电性能实测曲线。
产品规格书预览 下载中文版 Datasheet
- 选型工具 | 低通滤波器 | 高通滤波器 | 带通滤波器 | 带阻滤波器 | LC滤波器 | 双工器 | 多工器 | Filter | Diplexer
- 射频滤波器是无线通信系统中的关键元件，用于选择特定频率信号并抑制无用信号。其种类和性能特点对系统性能有直接影响。选择滤波器时，需在频率、带宽、插入损耗、带外抑制、尺寸、功率容量和成本之间进行权衡。产品包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器、双工器、多工器等。
