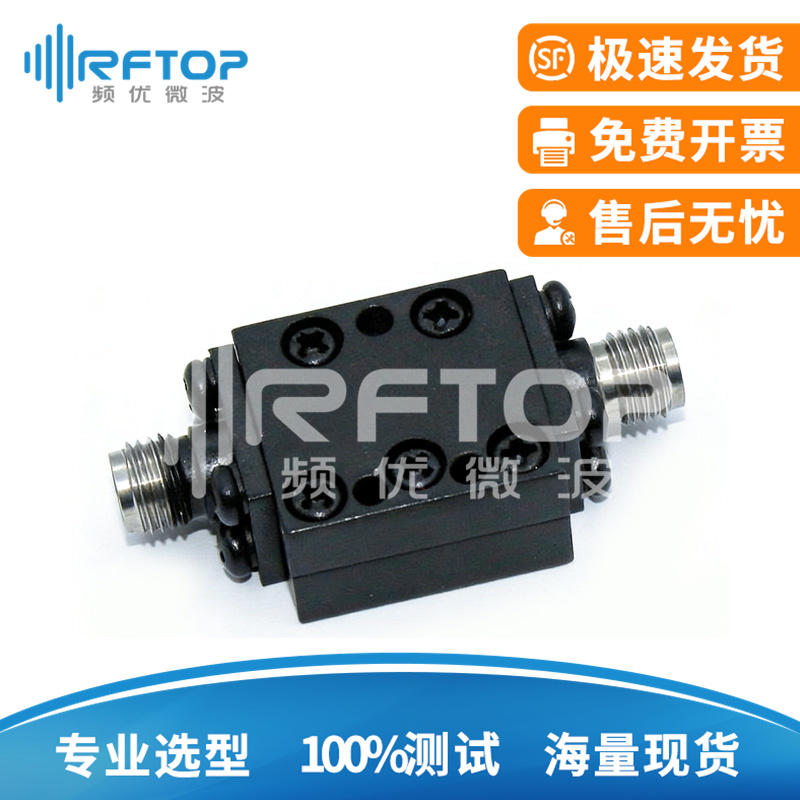

SMA 低通带线滤波器, 不锈钢

SMA 低通带线滤波器, 不锈钢

  • 产品型号：RFLS1717S系列
  • 产品类型：低通带线滤波器
  • 特性阻抗：50 Ohms
  • 通过功率：15W @25℃
  • 工作温度：-55 ~ +85℃
  • 同轴类型：SMA母
  • 波导端口2：,
  • 外形尺寸：17×17×10mm
  • 产品净重：大约15g
  • 材料特性：不锈钢
  • 预估交期：-天
产品规格选型表，可定制
RFTOP P/N 通带 Pass Band 阻带 Stop Band 通过功率
中心频率 通带频率 驻波比 插损 纹波 阻带频率 抑制
RFLS1717S-19G - DC-19GHz ≤1.6 ≤3dB - 20.1-26GHz ≥50dB 15W
RFLS1717S-20G - DC-20GHz ≤1.6 ≤3dB - 21.2-27GHz ≥50dB 15W
RFLS1717S-21G - DC-21GHz ≤1.6 ≤3dB - 22.2-27GHz ≥50dB 15W

产品定制服务

1、定制服务包括：通带频率、阻带频率及部分电性能指标等。
2、请参考规格书第二页典型电性能实测曲线。

产品规格书预览 下载中文版   Datasheet
