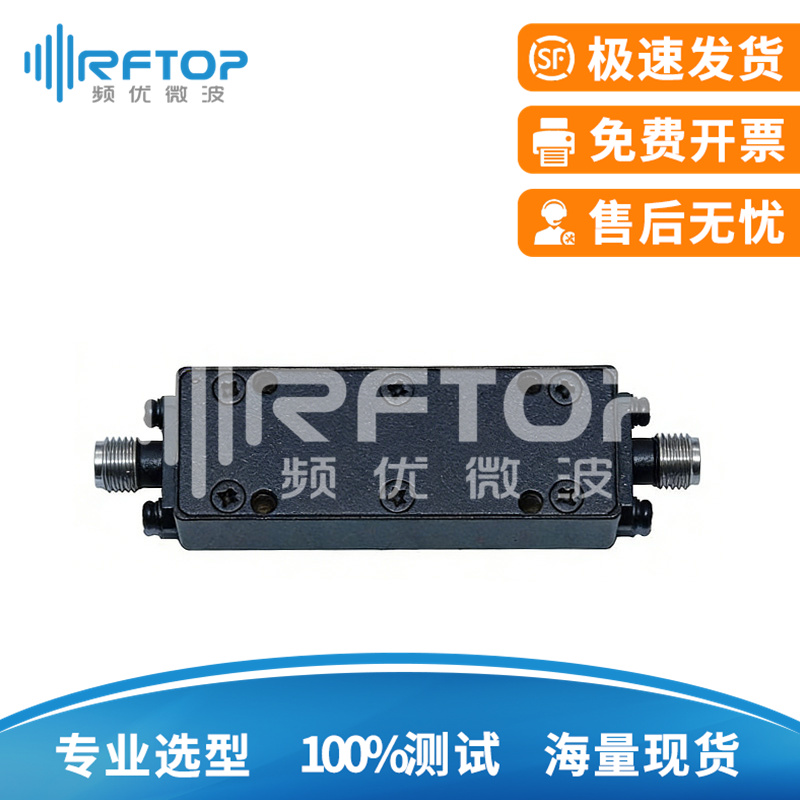

SMA 带通LC滤波器, 不锈钢

SMA 带通LC滤波器, 不锈钢

  • 产品型号：RFBLC5018S系列
  • 产品类型：带通LC滤波器
  • 特性阻抗：50 Ohms
  • 工作温度：-30 ~ +70℃
  • 同轴类型：SMA母
  • 波导端口2：,
  • 外形尺寸：50×18×13mm
  • 产品净重：大约30g
  • 材料特性：不锈钢
  • 预估交期：-天
产品规格选型表，可定制
RFTOP P/N 通带 Pass Band 阻带 Stop Band 通过功率
中心频率 通带频率 驻波比 插损 纹波 阻带频率 抑制
RFBLC5018S-100M 100MHz 95-105MHz ≤1.3 ≤1.5dB ≤0.3dB DC-50MHz, 150-6000MHz ≥50dB 2W
RFBLC5018S-175M 175MHz 100-250MHz ≤1.5 ≤2dB ≤1dB DC-65MHz, 295-600MHz ≥50dB 1W
RFBLC5018S-200M 200MHz 190-210MHz ≤1.5 ≤4dB ≤0.8dB DC-150MHz, 250-6000MHz ≥40dB 1W
RFBLC5018S-225M 225MHz 100-350MHz ≥15dB ≤2dB ≤1dB DC-70MHz, 500-1000MHz ≥40dB 1W
RFBLC5018S-375M 375MHz 200-550MHz ≥15dB ≤1dB ≤0.8dB DC-140MHz, 750-2000MHz ≥60dB 1W
RFBLC5018S-1000M 1000MHz 600-1400MHz ≥14dB ≤2dB ≤1.5dB DC-500MHz, 1650-2500MHz ≥40dB 1W
RFBLC5018S-1200M 1200MHz 1100-1300MHz ≥15dB ≤3dB ≤1dB DC-950MHz, 1450-6000MHz ≥50dB 1W
RFBLC5018S-1500M 1500MHz 1100-1900MHz ≥14dB ≤1.8dB ≤1dB DC-920MHz, 2130-3500MHz ≥50dB 1W
RFBLC5018S-1550M 1550MHz 950-2150MHz ≥14dB ≤1.5dB ≤1dB DC-800MHz, 2350-4000MHz ≥20dB 1W
RFBLC5018S-1694M 1694.5MHz 923-2466MHz ≥12dB ≤2dB ≤1dB DC-720MHz, 3000-5000MHz ≥50dB 2W

产品定制服务

1、定制服务包括：通带频率、阻带频率及部分电性能指标等。
2、请参考规格书第二页典型电性能实测曲线。

产品规格书预览 下载中文版   Datasheet
